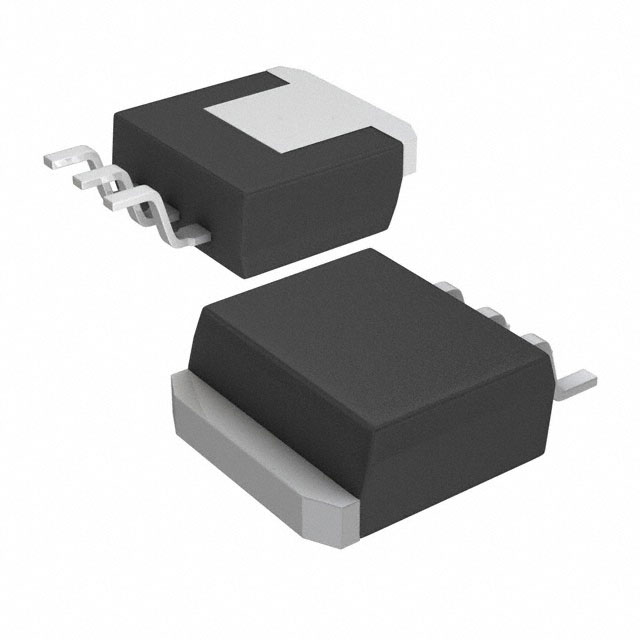

LM2937ES-5.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments LDO稳压芯片, 5 V输出, 500mA最大输出, 单路输出, D2PAK (TO-263), 表面贴装, 3针
供应商型号: LM2937ES-5.0/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LM2937ES-5.0/NOPB

LM2937ES-5.0/NOPB概述

    LM2937 500-mA Low Dropout Regulator

    1. 产品简介


    LM2937 是一款正向电压调节器,可提供高达 500 mA 的负载电流。 采用 PNP 功率晶体管,使得 LM2937 具有低压差(dropout)特性,即使在满载电流 500 mA 时,输入到输出的最小电压差仅为 0.5 V。适用于汽车、工业控制和点对点调节等多种应用场景。由于其低功耗和高稳定性,该器件非常适合需要高效电源管理的应用。

    2. 技术参数


    | 参数 | 要求 |

    | 输出电流 | 高达 500 mA |
    | 滴漏电压 | 在满载电流时典型值为 0.5 V |
    | 工作温度范围 | -40°C 至 125°C |
    | 最大输入电压 | 26 V |
    | 推荐工作条件下的绝对最大额定值 | 输入电压:26 V;瞬态电压:60 V;结温:150°C |
    | 热阻抗 | TO-220 封装:RθJA = 77.9°C/W;KTT 封装:RθJA = 41.8°C/W;DCY 封装:RθJA = 58.3°C/W |
    | 输出电压 | 视具体型号而定,例如 LM2937-5:4.85 V 至 5.15 V |
    | 线性调整率 | 视具体型号而定,例如 LM2937-5:在 15 mV 至 50 mV 之间 |

    3. 产品特点和优势


    - 高输出电流:能够提供高达 500 mA 的输出电流。
    - 低滴漏电压:在满载电流条件下,最低压差仅为 0.5 V,这有助于提升整体能效。
    - 宽工作温度范围:-40°C 到 125°C,适应恶劣的工业环境。
    - 保护机制完善:内置短路保护和热关断保护,可以有效防止设备过热。
    - 高可靠性:经过全面的规格测试,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    LM2937 广泛应用于汽车、工业控制及点对点调节系统中。在汽车应用中,它能够处理汽车电池的各种异常状况,如反向连接、两次跳闸等情况,并且能够承受高达 60 V 的瞬态电压冲击。
    使用建议:
    为了确保最佳性能和稳定性,在设计时需要注意以下几点:
    - 输出电容器的 ESR(等效串联电阻)需保持在 3 Ω 以下。
    - 确保器件周围的散热良好,以避免热关断。
    - 使用适当的电路布局和封装,以优化散热效果。

    5. 兼容性和支持


    LM2937 支持多种标准封装形式,包括 TO-220、SOT-223 和 DDPAK/TO-263,易于与其他电路板元件集成。此外,德州仪器(TI)提供了详尽的技术支持文档,包括数据手册、应用笔记和软件工具,有助于加快设计周期并提高产品可靠性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在正常范围内,并确认所有连接是否正确。 |
    | 输出电压不稳 | 检查输出电容器的 ESR 是否符合要求,并确保电路中的其它元件没有问题。 |
    | 过热保护触发 | 减少负载电流或改善散热措施,确保设备的运行温度不超过规定范围。 |

    7. 总结和推荐


    综上所述,LM2937 是一款性能优异的低压差调节器,具备出色的电气特性和广泛的应用范围。适合用于需要高效电源管理和稳定输出的应用场景。结合其可靠的设计和德州仪器提供的全方位支持,LM2937 完全值得在项目中采用。
    推荐: 强烈推荐在需要高效率、高稳定性和广泛工作温度范围的电源管理系统中使用 LM2937。

LM2937ES-5.0/NOPB参数

参数
极性 正极
输出电流 500mA
最大输出电压 5V
Iq-静态电流 2mA
最大压差@电流 1V@ 50mA
最大输入电压 26V
线路调节 15mV
纹波抑制-PSRR 57dB
最小输出电压 5V
负载调节 5mV
稳压器数量 1
最小输入电压 6V
输出类型 Fixed
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK,TO-263-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
