TPS65165RSBR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: LCD Driver 3.3V/5V 40-Pin WQFN EP T/R
供应商型号: TPS65165RSBR
供应商: 国内现货
标准整包数: 1000

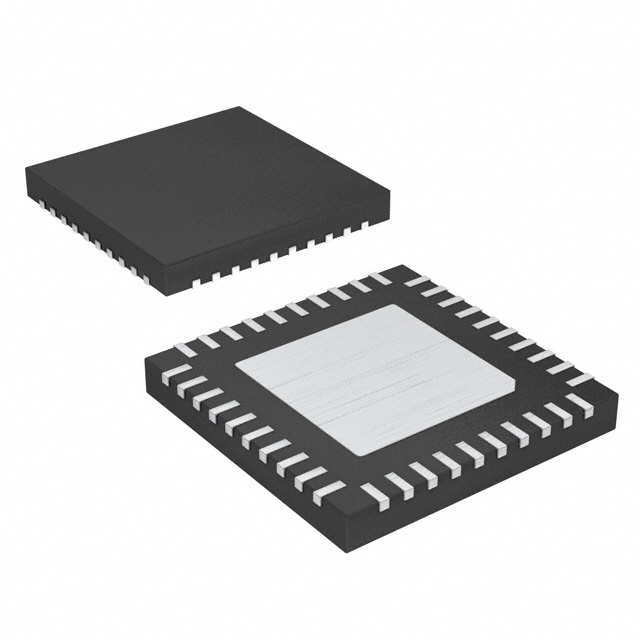

TEXAS INSTRUMENTS LED驱动器 TPS65165RSBR

TPS65165RSBR概述


    产品简介


    TPS65165 高性能液晶显示屏偏置集成电路
    TPS65165 是一款专为液晶显示器(LCD)面板设计的紧凑型偏置集成电路,集成了三个高速运算放大器,用于伽马校正和/或 VCOM 供电。该器件适用于电视和显示器的 TFT-LCD 面板,能够生成所需的全部电压轨(Vs、VGL 和 VGH),并通过内部高压开关进行门电压调制。
    主要功能
    - 输入电压范围:2.5V 至 6.0V
    - 输出电压:Vs 最高可达 18V,VGH 最高可达 30V
    - 带宽:高达 50 MHz 的 3 dB 带宽
    - 短路电流保护:Vs 和 VGL 短路电流最高可达 215 mA
    - 集成栅极电压整形:通过控制信号进行门电压调制
    应用领域
    - 液晶显示器(LCD)
    - 液晶电视面板
    - 电视和监视器 TFT-LCD 面板

    技术参数


    电气特性
    - 输入电压范围:2.5V 至 6.0V
    - Vs 输出电压:7V 至 18V
    - 反馈调节电压:1.136V 至 1.154V
    - 负压泵驱动器输出电压:-5V/50mA
    - 最大栅极电压:30V
    - 开关频率:600 kHz(主升压转换器)、1.2 MHz(电荷泵)
    操作环境
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C
    - 热关断温度:155°C(热关断后有 5°C 的滞后)

    产品特点和优势


    独特功能
    - 高集成度:集成了升压转换器、正负电荷泵和三个高速运算放大器。
    - 高可靠性:具有过电压保护、短路保护和热关断功能。
    - 灵活的配置:可通过外部电阻和电容实现灵活的延迟时间设置。
    - 高效率:在不同的负载条件下具有高效率和快速响应速度。
    优势
    - 广泛的应用场景:适用于各种类型的液晶显示面板。
    - 高性能的电荷泵:通过自动切换模式(倍增或三倍模式)来提供稳定的 VGH。
    - 集成的栅极电压整形:提高显示器性能和稳定性。

    应用案例和使用建议


    应用案例
    - 液晶电视面板:利用内置的升压转换器和栅极电压整形功能,提高电视画质。
    - 监控器面板:通过高精度的 VCOM 供电和伽马校正,提升图像质量。
    使用建议
    - 散热管理:在高功率工作时注意电路的散热管理,确保长期稳定运行。
    - 外部电容选择:根据应用需求选择合适的外部电容值以优化系统性能。
    - 延迟时间设置:通过调整 ADLY 和 GDLY 引脚上的电容值来实现最佳的延迟时间设置。

    兼容性和支持


    兼容性
    - 与其他 TI 的 LCD 控制芯片高度兼容,便于扩展和集成。
    - 支持多种电源输入,可与不同电压等级的电源配合使用。
    支持和服务
    - TI 提供详尽的技术文档和应用指南。
    - 提供技术支持热线和在线论坛,帮助解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题
    - 启动慢:检查软启动时间设定,调整 SS 引脚上的电容值。
    - 输出不稳定:确认输入电压和负载条件符合规范,检查反馈环路补偿。
    - 过热保护:检查散热措施是否到位,减少负载以降低功耗。
    解决方案
    - 缓慢启动问题:增大软启动时间。
    - 输出波动:调整反馈环路补偿。
    - 过热保护:增加散热措施或降低负载。

    总结和推荐


    TPS65165 是一款高度集成且功能强大的 LCD 偏置集成电路,适合应用于电视和监视器的 TFT-LCD 面板。其高效的升压转换器、灵活的栅极电压整形功能以及稳定的电荷泵驱动器,使其成为高端显示系统的理想选择。鉴于其高可靠性、易用性和广泛的兼容性,强烈推荐用于各种 LCD 应用中。

TPS65165RSBR参数

参数
输出数量 -
最小输入电压 -
最大输入电压 -
调光方式 -
效率 -
最大输出电压 -
输出电流 -
拓扑 -
最小输出电压 -
功率 -
长*宽*高 5mm*5mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS65165RSBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS65165RSBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS TPS65165RSBR TPS65165RSBR数据手册

TPS65165RSBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
