MM5453N

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Segment Display LCD Driver 4.5Digit 3.3V/5V/9V 40-Pin PDIP Tube
供应商型号: TEL-MM5453N
供应商: 海外现货
标准整包数: 1

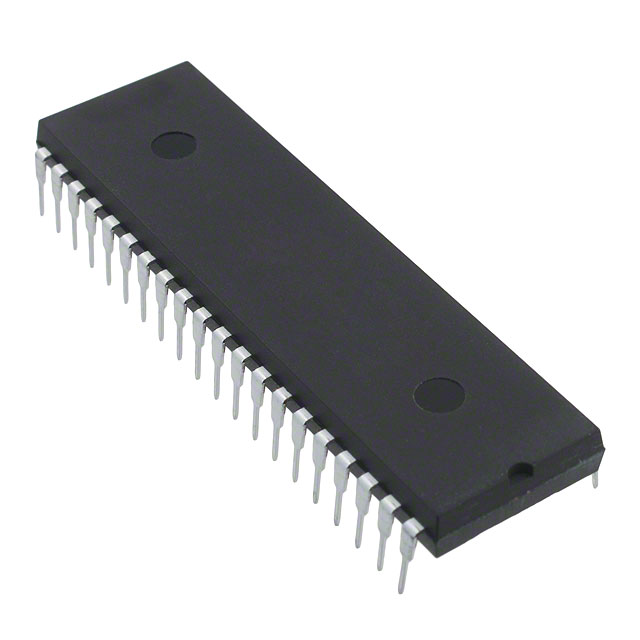

TEXAS INSTRUMENTS LED驱动器 MM5453N

MM5453N概述

    MM5452/MM5453 液晶显示器驱动器

    产品简介


    MM5452 和 MM5453 是由德州仪器(Texas Instruments)设计并生产的液晶显示器驱动芯片。这些芯片采用CMOS金属栅极和低阈值增强模式器件制造,适用于需要驱动多个液晶显示段的应用场景。它们采用40引脚PDIP封装形式,能够驱动最多32个段,可以并联以增加驱动能力。MM5452 和 MM5453 芯片特别适用于4½位7段显示器,能够在显示器与数据源之间提供极小的接口,实现高效的串行数据传输。

    技术参数


    - 电压范围: VDD 为3V到10V
    - 存储温度范围: -65°C 到 +150°C
    - 绝对最大额定值:
    - 引脚参考GND电压: -0.3V 至 +10V
    - 结温: +150°C
    - 焊接温度 (10秒): 300°C
    - 电源消耗:
    - 供电电压为5V时,所有输出关闭,时钟、数据和背板输入均为GND时,IDD为10μA
    - 供电电压为10V时,IDD为40μA
    - 输入逻辑电平:
    - 输入逻辑“0”电压 (VIL): VDD=3V时为0.4V, VDD=5V时为0.8V, VDD=10V时为0.8V
    - 输入逻辑“1”电压 (VIH): VDD=3V时为2.0V, VDD=5V时为2.0V, VDD=10V时为8.0V
    - 输出电流:
    - 段负载电流 (IOL): VDD=3V时为-20µA至-40µA
    - 段源电流 (IOH): VDD=3V时为20µA至40µA
    - 背板输出频率: 75 Hz (当ROS输入电阻为50kΩ,CO输入电容为0.01µF时)
    - 时钟输入频率:
    - 3V时: 最大500kHz
    - 5V时: 最大750kHz
    - 10V时: 最大1.0MHz
    - 时钟输入占空比: 40% 至 60%
    - 数据输入设置时间: 300ns
    - 数据输入保持时间: 300ns
    - 数据使能设置时间: 100ns

    产品特点和优势


    1. 高集成度: 仅需两个信号即可完成数据传输,简化了电路设计。
    2. 多功能性: 支持多种类型的显示,如字符显示、条形图显示等。
    3. 广泛的工作条件: 可在较宽的温度范围内稳定工作,适用性强。
    4. 低功耗: 在标准工作条件下功耗较低,适合便携式和电池供电设备。

    应用案例和使用建议


    MM5452/MM5453芯片广泛应用于各种显示设备中,例如数字钟表、温度计、计数器、仪表盘读数等。以下是一个典型的4½位数字显示应用实例(图8):
    - 应用实例:
    - 用于控制指示器:如工厂或工业环境中的指示灯。
    - 数字化显示:如数字温度计和电压表。
    - 远程显示:可以通过简单的串行通信协议进行远程控制。
    - 使用建议:
    - 数据格式:确保输入数据格式正确,特别是数据的起始位和数据位的位置。
    - 时钟信号:注意时钟信号的频率和占空比,确保数据能够准确无误地被加载和清零。
    - 电源管理:由于芯片支持宽电压范围,可以在不同环境下灵活选择合适的电源供应方式。

    兼容性和支持


    MM5452/MM5453 与大多数微处理器兼容,可以直接连接到MCU的串行接口上。德州仪器提供了丰富的文档和技术支持资源,包括数据手册、应用指南、样本评估工具等。此外,用户还可以通过德州仪器官方网站获得技术支持和故障排除指导。

    常见问题与解决方案


    1. Q: 时钟信号不稳定如何处理?
    - A: 请检查时钟信号的频率和占空比是否符合规范要求,必要时可以使用外部电路保证时钟信号的质量。
    2. Q: 显示效果不佳如何解决?
    - A: 确认输入数据格式正确,同时检查是否存在时序上的问题。尝试使用外部时钟信号进行同步。

    总结和推荐


    总体而言,MM5452/MM5453 是一款高效且易于使用的液晶显示器驱动器。它具备广泛的适用性和强大的功能,非常适合于各种电子设备中的显示需求。我们强烈推荐使用这款产品来满足不同的显示应用需求。无论是家用电器还是工业控制设备,MM5452/MM5453 都是不错的选择。

MM5453N参数

参数
最大输入电压 -
最大输出电压 -
效率 -
最小输出电压 -
输出电流 -
输出数量 -
拓扑 -
功率 -
最小输入电压 -
调光方式 -
长*宽*高 13.97mm(宽度)
通用封装 DIP-40
安装方式 通孔安装
零件状态 停产
包装方式 管装

MM5453N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

MM5453N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS MM5453N MM5453N数据手册

MM5453N封装设计

查看详情并下载
Symbol
Footprint
3D Model
