TPS72017YZUT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB~50dB(10Hz~1MHz) 38μA 正极 fixed 350mA 1 1.7V 1.1V 1.7V 4.5V 200mV@ 350mA - 15 uV/mA 16 uV/V DSBGA-5 贴片安装 1.57mm*1.2mm*550μm
供应商型号: TPS72017YZUT
供应商: 国内现货
标准整包数: 1000

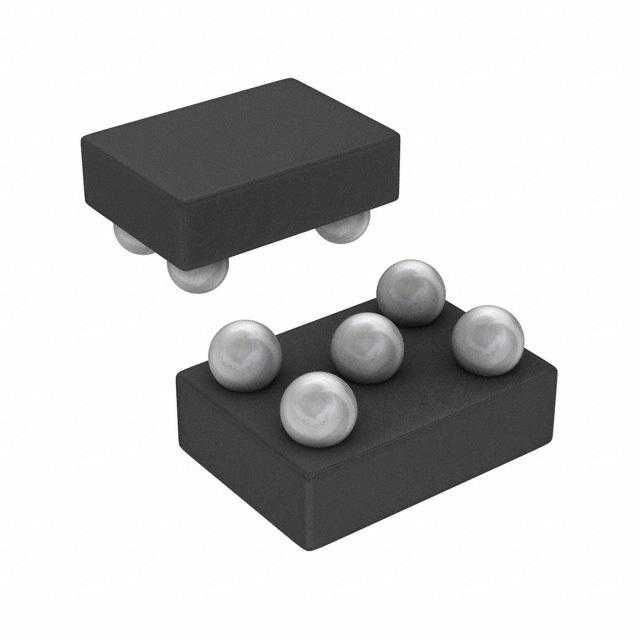

TEXAS INSTRUMENTS LDO稳压器 TPS72017YZUT

TPS72017YZUT概述


    产品简介


    TPS720超低输入电压射频低压差线性稳压器
    TPS720 是一款高性能的低压差线性稳压器(LDO),专为低噪声和高可靠性而设计。该稳压器具有卓越的交流性能(如电源抑制比、负载瞬态响应和线路瞬态响应),同时保持非常低的静态电流消耗。TPS720 主要应用于数字相机、蜂窝摄像头电话、无线局域网、手持设备等对功耗敏感的应用场景。

    技术参数


    - 输出电流: 350 mA
    - 静态电流: 38 μA
    - 负载瞬态响应: ±15 mV (ILOAD 从 0 mA 到 350 mA,持续 1 μs)
    - 线路瞬态响应:
    - ΔVOUT = ±2 mV (ΔVBIAS = ±600 mV,持续 1 μs)
    - ΔVOUT = ±200 μV (ΔVIN = ±400 mV,持续 1 μs)
    - 噪声: 48 μVRMS (10 Hz 至 100 kHz)
    - 电源抑制比 (PSRR):
    - VIN: 80 dB (10 Hz 至 10 kHz)
    - VBIAS: 70 dB (10 Hz 至 10 kHz)
    - 启动时间: 140 μs
    - 过流和热保护
    - 低dropout电压: 110 mV (ILOAD = 350 mA)
    - 稳定电容: 2.2 μF 的陶瓷电容
    - 封装: 1.33 mm × 0.96 mm DSBGA-5 和 2 mm × 2 mm SON-6 封装

    产品特点和优势


    TPS720 稳压器具备多项显著特点,使其在诸多应用中脱颖而出:
    - 低静态电流: 仅 38 μA,适用于功耗敏感的应用。
    - 优秀的瞬态响应: 高度稳定且响应快速,确保输出电压在各种条件下的精度。
    - 低噪声: 低至 48 μVRMS 的噪声水平,减少了外部干扰。
    - 内置软启动功能: 保证了输出电压的单调上升,避免启动时的过冲现象。
    - 过流和热保护: 在异常情况下提供额外的安全保障。
    - 紧凑的封装: 适合于空间受限的应用场景。

    应用案例和使用建议


    TPS720 广泛应用于数字相机、手机摄像头和无线局域网设备中。例如,在一部智能手机中,TPS720 可以用于为其内部电路供电,确保即使在电池电量较低的情况下也能保持良好的性能。
    使用建议:
    - 注意散热: 由于该器件功耗较高,应注意有效散热以延长使用寿命。
    - 正确选择电容器: 使用符合规格的输入和输出电容器,以确保稳定性和最佳性能。

    兼容性和支持


    TPS720 支持多种应用场景,并与不同类型的电源系统兼容。制造商提供详尽的技术文档和支持服务,帮助用户高效地进行产品集成和测试。

    常见问题与解决方案


    1. 问题: 设备无法正常启动
    - 解决方案: 检查输入电压是否在规定范围内,并确认输出电容器是否正确连接。
    2. 问题: 输出电压不稳定
    - 解决方案: 确保输入电压稳定,并检查电容是否达到规定的容量要求。
    3. 问题: 设备过热
    - 解决方案: 增加散热措施,确保环境温度在规定的工作范围内。

    总结和推荐


    TPS720 超低输入电压射频低压差线性稳压器是一款高度可靠的电源管理器件,非常适合应用于需要低功耗和高性能的应用场景。它的低噪声、高效率和紧凑设计使得它在数字相机、手机摄像头和其他便携式设备中表现出色。我们强烈推荐在这些应用场景中采用 TPS720。
    通过以上详细的技术手册分析,我们可以看到 TPS720 在性能和实用性方面均表现出色,是市场上同类产品的强有力竞争者。希望这篇文章能为您提供有关 TPS720 的全面信息。

TPS72017YZUT参数

参数
Iq-静态电流 38μA
最小输出电压 1.7V
最大输入电压 4.5V
负载调节 - 15 uV/mA
最大输出电压 1.7V
输出电流 350mA
纹波抑制-PSRR 85dB~50dB(10Hz~1MHz)
输出类型 fixed
线路调节 16 uV/V
最小输入电压 1.1V
稳压器数量 1
最大压差@电流 200mV@ 350mA
极性 正极
长*宽*高 1.57mm*1.2mm*550μm
通用封装 DSBGA-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS72017YZUT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS72017YZUT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS72017YZUT TPS72017YZUT数据手册

TPS72017YZUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.602
2000+ ¥ 4.485
3000+ ¥ 4.368
库存: 15000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 4602
