TPS71828-30DRVT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 63dB~44dB(100Hz~1MHz) 160μA 正极 Fixed 200mA 2 2.8V 2.7V 2.8V,3V 6.5V 400mV@ 200mA,400mV@ 200mA 75uV/mA(Typ) 130uV/V(Typ) SON 贴片安装,黏合安装 2mm*2mm*750μm
供应商型号: TPS71828-30DRVT
供应商: 国内现货
标准整包数: 1000

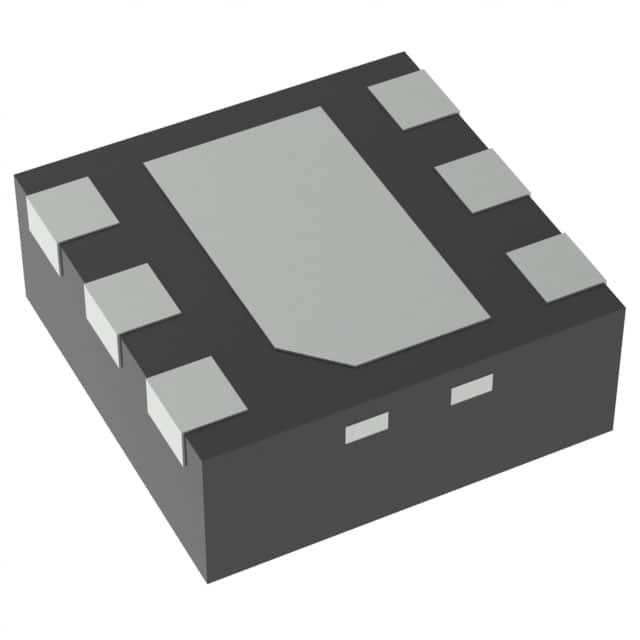

TEXAS INSTRUMENTS LDO稳压器 TPS71828-30DRVT

TPS71828-30DRVT概述


    产品简介


    TPS718xx 和 TPS719xx 系列是德州仪器(TI)推出的一款双输出低噪声高电源抑制比(PSRR)线性稳压器。这些稳压器特别适用于需要良好热耗散和小体积的应用场景,例如移动设备和无线局域网(WLAN)。典型的应用包括手机摄像头、相机模块、蓝牙模块和手持产品。

    技术参数


    | 参数 | 规格范围 | 单位 |
    |
    | 输入电压范围 | 2.7V 至 6.5V | V |
    | 输出电压范围 | 0.9V 至 3.6V | V |
    | 输出电流 | 200mA | mA |
    | 噪声电平 | 70μVRMS/V | μVRMS |
    | 启动时间 | 160μs | μs |
    | 关断时间 | 180μs | μs |
    | 漏电流 | 90μA | μA |
    | 过载保护 | 集成
    | 过热保护 | 集成
    | 低压锁存保护 | 集成

    产品特点和优势


    TPS718xx 和 TPS719xx 系列具有以下特点和优势:
    1. 超低总漏电流:90μA(典型值),在无负载情况下仅消耗非常低的地面电流。
    2. 低噪声:70μVRMS/V。
    3. 活动输出下拉电路(TPS719xx系列独有),可快速放电负载。
    4. 独立使能控制:每个LDO都有独立的使能端口,可以灵活控制输出。
    5. 高电源抑制比:65dB@1kHz,45dB@1MHz。
    6. 陶瓷电容稳定性:支持1μF陶瓷输出电容,适合需要良好热耗散的应用。
    7. 多种固定输出电压组合:从0.9V到3.6V不等。
    8. 高精度电压参考:3%的总体精度。
    9. 过流、过温及欠压保护。

    应用案例和使用建议


    应用案例
    - 移动设备:TPS718xx和TPS719xx非常适合应用于移动设备,如手机和蓝牙耳机。
    - 相机和电视电话:由于它们具有良好的低噪声和高PSRR特性,适合于数字相机和摄像模块。
    - 无线通信:包括无线局域网(WLAN)、蓝牙等设备,TPS718xx和TPS719xx能够在这些环境中提供稳定可靠的电源。
    使用建议
    1. 布局建议:建议采用分离的地平面设计,以减少噪声和提高PSRR性能。
    2. 外部电容:确保使用至少1μF的陶瓷电容连接到输出端,以保证系统的稳定性。
    3. 输入和输出电容:必须仔细选择输入和输出电容,特别是避免使用高ESR(等效串联电阻)电容,因为这可能会影响PSRR性能。

    兼容性和支持


    - 兼容性:TPS718xx和TPS719xx可以在多种固定输出电压之间进行编程,从而适应不同的系统需求。同时,它们可以与常见的陶瓷电容器兼容,方便集成。
    - 支持:TI提供了详细的技术文档和应用指南,以帮助用户了解如何正确使用这些稳压器,并且他们还提供了一系列开发工具和支持服务。

    常见问题与解决方案


    1. 问题:在某些情况下,启动时间比预期要长。
    解决方案:检查输入电容和输出电容是否符合要求,适当调整电容值或更换更合适的电容。

    2. 问题:出现过热问题。
    解决方案:检查散热措施是否到位,或者考虑添加外部散热装置。

    总结和推荐


    综上所述,TPS718xx 和 TPS719xx 是高性能低噪声线性稳压器,具有优秀的PSRR和低噪声性能,尤其适用于移动设备和便携式电子产品。虽然其初始成本较高,但长期来看,由于其卓越的可靠性和耐用性,是非常值得推荐的产品。对于需要在复杂环境中保持稳定输出电压的应用来说,TPS718xx 和 TPS719xx 将是一个极佳的选择。

TPS71828-30DRVT参数

参数
输出电流 200mA
输出类型 Fixed
最小输出电压 2.8V
最大输入电压 6.5V
最大输出电压 2.8V,3V
稳压器数量 2
最大压差@电流 400mV@ 200mA,400mV@ 200mA
最小输入电压 2.7V
纹波抑制-PSRR 63dB~44dB(100Hz~1MHz)
线路调节 130uV/V(Typ)
负载调节 75uV/mA(Typ)
Iq-静态电流 160μA
极性 正极
长*宽*高 2mm*2mm*750μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS71828-30DRVT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS71828-30DRVT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS71828-30DRVT TPS71828-30DRVT数据手册

TPS71828-30DRVT封装设计

查看详情并下载
Symbol
Footprint
3D Model
