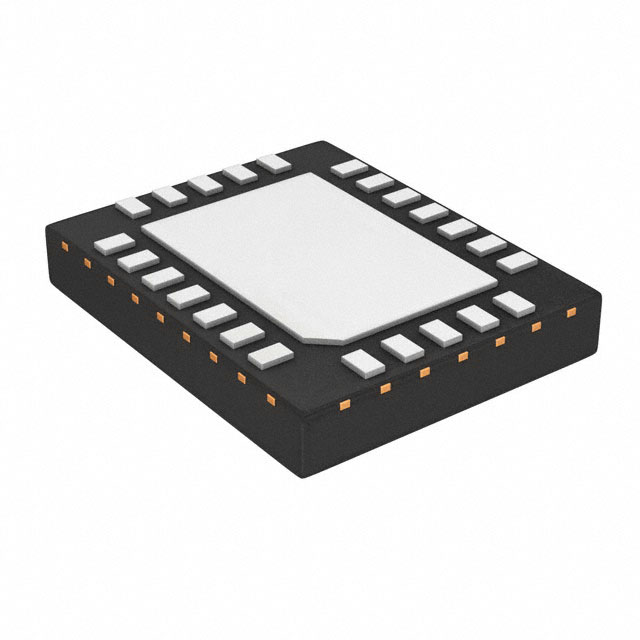

LP5521YQ/NOPB

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V I²C Switched Capacitor (Charge Pump) 25.5mA 3 2.7V 2.7V 4.55V QFN 贴片安装,黏合安装 5mm*4mm*800μm
供应商型号: LP5521YQ/NOPB
供应商: 云汉优选
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LP5521YQ/NOPB

LP5521YQ/NOPB概述

    LP5521三通道RGB、白光LED驱动器技术手册解析

    1. 产品简介


    产品类型:LP5521是一款三通道RGB及白色LED驱动器,具有内置程序存储器和集成电荷泵功能。
    主要功能:通过其高性能的电荷泵能够驱动RGB和白光LED,并且可以在不依赖外部控制的情况下自主操作。
    应用领域:广泛应用于各种移动设备、手柄式POS终端、医疗设备(如血糖仪)以及需要RGB指示的应用场景,如背光照明和键盘指示灯。

    2. 技术参数


    - 输入电压范围:2.7 V至5.5 V
    - 输出电流:每个通道的最大源电流为25.5 mA
    - 电荷泵模式:1×和1.5×增益
    - 输入电容:1 µF(COUT, CIN)
    - 飞电容:0.47 µF(CFLY1, CFLY2)
    - 工作温度范围:-30°C至125°C
    - 内部振荡器频率:±4%
    - PWM频率:当PWMHF = 1时,为558 Hz;当PWMHF = 0时,为256 Hz

    3. 产品特点和优势


    - 高效率:电荷泵提供高达95%的LED驱动效率。
    - 保护机制:软启动、过流和短路保护。
    - 低功耗:休眠状态下典型电流消耗为200 nA。
    - 灵活性:独立编程的恒流输出,PWM控制,多种操作模式。
    - 紧凑设计:无需电感或电阻,体积小。
    - 多功能接口:I2C兼容接口,灵活的数字接口,可实现多个设备同步。

    4. 应用案例和使用建议


    应用场景:
    - 手机、平板电脑等移动设备的背光照明
    - 医疗设备如血糖仪的显示
    - POS终端和电子访问控制系统
    使用建议:
    - 确保输入电压在指定范围内,以保证驱动器的最佳性能。
    - 在使用过程中,注意散热管理,尤其是在高负载情况下。
    - 对于不同场景,可以通过调整PWM参数来获得不同的照明效果。

    5. 兼容性和支持


    - 兼容性:支持I2C总线连接,最多可以连接四个LP5521驱动器在同一总线上。
    - 软件工具:提供了命令编译器,方便进行LED序列编程。
    - 技术支持:官方提供了详细的技术文档和社区资源,帮助用户解决技术问题。

    6. 常见问题与解决方案


    - 问题1:启动后LED亮度不足
    解决方案:检查电源电压是否达到要求,确保所有输入电容正确安装。
    - 问题2:LED闪烁不稳定
    解决方案:确认PWM频率设置正确,适当调整PWM占空比。
    - 问题3:驱动器过热
    解决方案:改善散热条件,适当降低工作负载。

    7. 总结和推荐


    总体评价:
    - 优点:高效的电荷泵设计、低功耗、灵活的PWM控制和自主操作能力。
    - 推荐:适用于各种需要精确控制LED亮度的应用场景,尤其适合对空间有限、散热要求高的设备。
    LP5521凭借其高效、低功耗、灵活的特点,在市场上具备较强的竞争力,特别是在移动设备、医疗设备和消费电子产品中有着广泛应用前景。

LP5521YQ/NOPB参数

参数
最小输入电压 2.7V
最小输出电压 2.7V
输出电流 25.5mA
功率 -
效率 -
调光方式 I²C
最大输出电压 4.55V
最大输入电压 5.5V
输出数量 3
拓扑 Switched Capacitor (Charge Pump)
长*宽*高 5mm*4mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
