首页  >  产品百科  >  TPS61311YFFR

TPS61311YFFR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V PWM Step-Up (Boost) 1.5A 3 2.5V 2.5V 5.7V DSBGA-20 贴片安装,黏合安装 2.17mm(长度)*1.93mm(宽度)
供应商型号: TPS61311YFFR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 TPS61311YFFR

TPS61311YFFR概述

    TPS6131x 1.5-A 多功能LED闪光灯和视频灯驱动器

    产品简介


    TPS6131x 系列由德州仪器(Texas Instruments)设计并制造,是一款集成解决方案,专为驱动单个、两个或三个白光LED以满足拍照闪光灯、视频摄像机照明以及通用照明应用而设计。这款设备采用高效率同步升压拓扑结构,能够并联驱动多达三个白光LED,同时提供优异的性能和功耗控制。

    技术参数


    - 输入电压范围:2.5 V 至 5.5 V
    - 输出电压调节范围:3.8 V 至 5.7 V
    - 工作温度范围:-40°C 至 125°C
    - 静态电流(典型值):700 µA
    - 功率节省模式下的效率:最高可达95%
    - 通信接口:I²C 兼容,速率高达3.4 Mbps
    - 驱动能力:最高可驱动1.5 A 的电流

    产品特点和优势


    1. 多功能操作模式:支持视频灯和闪光灯两种模式,提供电压调节和电流调节功能。
    2. 电源效率:具有出色的功率节省模式,在低输出功率时能有效提高整体效率。
    3. 安全特性:具备LED温度监控、开路短路检测和保护、电池电压监测等功能,保证系统稳定运行。
    4. 灵活性和易用性:通过I²C接口实现精准的电流调节和操作模式控制,零延迟输入端支持快速响应。

    应用案例和使用建议


    - 单、双或三白光LED闪光灯供应:适用于手机和智能手机的闪光灯。
    - 视频照明:数字视频应用中的常亮灯源。
    - 音频放大器电源:为音频放大器供电。
    使用建议:
    - 在需要长时间持续发光的应用中,可以通过调整电源电压来获得更稳定的输出。
    - 利用零延迟输入端进行高效视频灯光控制,确保LED快速响应。
    - 结合温度传感器功能,及时调整输出功率,避免过热损坏。

    兼容性和支持


    - 支持I²C总线通信标准,便于与各类微控制器和处理器连接。
    - 设备支持外部电源(AVIN)直接供电,减少电路复杂度。
    - 提供相应的技术支持和文档资源,帮助用户快速上手。

    常见问题与解决方案


    - Q: 在启动时设备无法正常工作?
    - A: 检查输入电压是否在规定范围内,确认硬件复位引脚(NRESET)正确配置。
    - Q: 温度监控功能失效?
    - A: 确认NTC电阻已正确连接至TS引脚,且值在合理范围内。
    - Q: 设备在高负载下出现异常?
    - A: 检查电源电压是否过高或负载过重,必要时增加散热措施或更换更高功率的电源适配器。

    总结和推荐


    TPS6131x 是一款高性能、高度集成的LED驱动解决方案,特别适合于手机、智能设备及专业视频摄像机的闪光灯和视频照明应用。凭借其卓越的效率、灵活的操作模式和全面的安全保护特性,使得它成为市场上极具竞争力的产品之一。对于需要强大驱动能力和高效管理的项目,强烈推荐使用TPS6131x。

TPS61311YFFR参数

参数
输出数量 3
输出电流 1.5A
最大输出电压 5.7V
拓扑 Step-Up (Boost)
调光方式 PWM
最大输入电压 5.5V
功率 -
最小输出电压 2.5V
效率 -
最小输入电压 2.5V
长*宽*高 2.17mm(长度)*1.93mm(宽度)

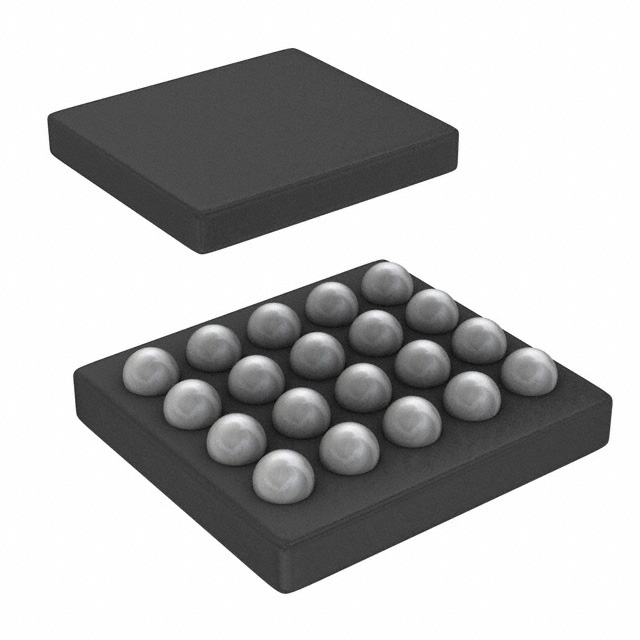

通用封装 DSBGA-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS61311YFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61311YFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS TPS61311YFFR TPS61311YFFR数据手册

TPS61311YFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.8852
2000+ ¥ 4.761
3000+ ¥ 4.6368
库存: 158000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4885.2
