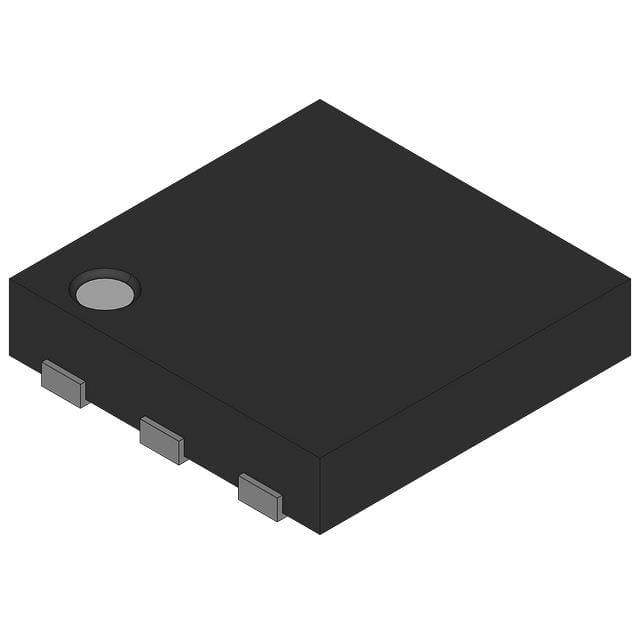

LP38690SD-2.5/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 55μA 正极 Fixed 1A 1 2.5V 2.7V 2.5V 10V 1.3V@ 1A 1.8%/A(Typ) 0.03(Typ) SON 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: LP38690SD-2.5/NOPB
供应商: 国内现货
标准整包数: 1000

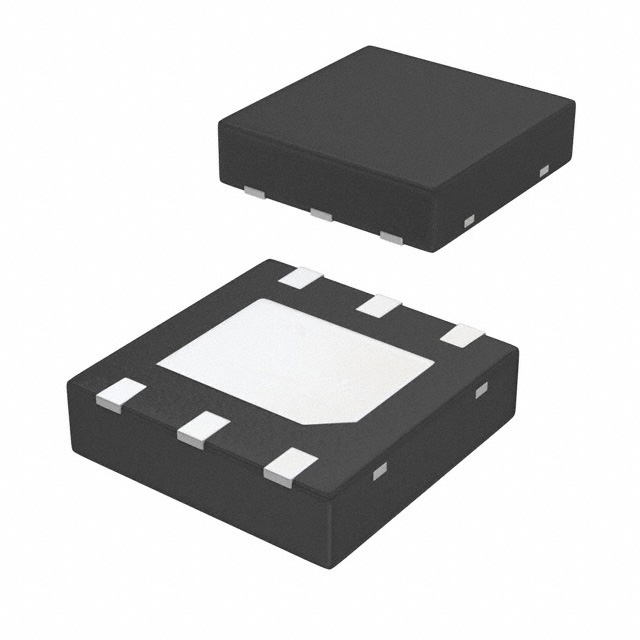

TEXAS INSTRUMENTS LDO稳压器 LP38690SD-2.5/NOPB

LP38690SD-2.5/NOPB概述

    LP38690 和 LP38692 低dropout CMOS线性稳压器

    产品简介


    LP38690 和 LP38692 是由德州仪器(Texas Instruments)生产的低dropout(低压差)CMOS线性稳压器,设计用于多种电子设备中。它们具有广泛的输入电压范围(2.7 V 至 10 V),能够在高输出电流下提供非常低的dropout电压(典型情况下为450 mV)。这两种稳压器稳定并适用于陶瓷输出电容器,并具备一系列保护机制,包括热过载保护和折返电流限制。这些特性使其非常适合硬盘驱动器、笔记本电脑和便携式仪器等多种应用领域。

    技术参数


    - 输入电压范围:2.7 V 至 10 V
    - 输出精度:±2.5%(25°C)
    - 低压差:450 mV(1 A负载电流,VOUT=5 V)
    - 热稳定性:工作温度范围为-40°C 至 125°C
    - 最大输出电流:1 A
    - 关机状态下的静态电流:1 µA
    - 热保护:具备热过载保护
    - 封装:TO-252、SOT-223 和 WSON
    - 引脚功能:EN 引脚允许通过高低电平来启用或禁用该器件

    产品特点和优势


    LP38690 和 LP38692 的独特功能在于其低dropout电压,这使得它们能够提供极其稳定的输出电压。此外,这些稳压器采用了超低ESR陶瓷输出电容器,从而提供了优异的交流性能。特别是在高环境温度条件下,其低热阻封装设计允许全操作电流使用,进一步提高了产品的可靠性。此外,它们还具备输出噪声低的特点,使得该系列产品特别适合于需要极高电源稳定性的应用。

    应用案例和使用建议


    LP38690 和 LP38692 在多个领域都有广泛的应用,例如硬盘驱动器、笔记本电脑、电池供电设备和便携式仪器。为了获得最佳性能,在使用这些稳压器时,应确保输出电容器的ESR足够低,并且在PCB布局时遵循推荐的接地和输入/输出端子布局指南。此外,为了防止由于电压降导致的输出电压误差,建议使用输出感应引脚进行远程感测。

    兼容性和支持


    LP38690 和 LP38692 支持各种类型的电子设备和电路,其标准化的封装使其易于集成到现有系统中。德州仪器为这些稳压器提供了详尽的技术文档和支持,包括设计参考、技术支持和社区资源。

    常见问题与解决方案


    - 问题1:如何启用LP38692?
    - 解决办法:通过将EN引脚拉至高电平来启用LP38692。

    - 问题2:在高环境温度下工作时,如何避免热过载?
    - 解决办法:确保使用足够的散热片或增大铜平面面积,以帮助散热。

    - 问题3:如何降低输出噪声?
    - 解决办法:使用低ESR陶瓷电容器,并遵循推荐的PCB布局指南以减少噪声。

    总结和推荐


    LP38690 和 LP38692 是市场上高性能的低dropout CMOS线性稳压器。其紧凑的设计、优异的性能以及广泛的应用范围使其成为众多设备的理想选择。对于需要极高电源稳定性和可靠性的应用,我们强烈推荐使用这些稳压器。在设计过程中,充分考虑其技术参数和使用指南,可以确保产品的最佳性能。

LP38690SD-2.5/NOPB参数

参数
最大压差@电流 1.3V@ 1A
输出电流 1A
输出类型 Fixed
极性 正极
最小输入电压 2.7V
最小输出电压 2.5V
线路调节 0.03(Typ)
最大输入电压 10V
负载调节 1.8%/A(Typ)
Iq-静态电流 55μA
最大输出电压 2.5V
稳压器数量 1
纹波抑制-PSRR 55dB(120Hz)
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LP38690SD-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP38690SD-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP38690SD-2.5/NOPB LP38690SD-2.5/NOPB数据手册

LP38690SD-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.0062
2000+ ¥ 5.8535
3000+ ¥ 5.7008
库存: 18000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6006.2
直接购买
加入购物车
