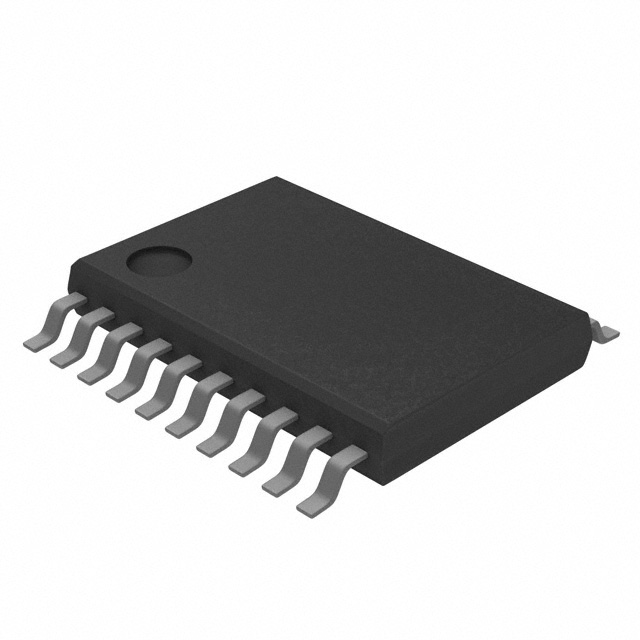

TLC6C5912GQPWRQ1

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V Shift Register 50mA 12 0V 3V 40V TSSOP-20 导线安装,贴片安装
供应商型号: TLC6C5912GQPWRQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LED驱动器 TLC6C5912GQPWRQ1

TLC6C5912GQPWRQ1概述


    产品简介


    产品名称: TLC6C5912-Q1 Power Logic 12-通道移位寄存器LED驱动器
    产品类型: 这是一种专为汽车应用设计的中等电压、低电流功率12位移位寄存器,适用于需要相对适度负载功率的应用,例如LED驱动系统。
    主要功能:
    - 通过串行接口控制多达12个LED灯,提供高达40V的输出电压。
    - 支持串行输入输出数据传输,具备低功耗特性和电磁干扰抑制能力。
    应用领域:
    - 仪表盘
    - 警示灯
    - LED照明和控制

    技术参数


    电气特性:
    - 工作电压范围:3V到5.5V
    - 输出最大额定值:40V
    - 持续电流输出:每个通道50mA(当VCC=5V时)
    - 热关断保护
    - 电源端口:20-PIN TSSOP-PW包
    - 电气输入输出电压范围:-0.3V到8V
    - 静态导通电阻:6-14.5Ω(不同条件下有所不同)
    工作环境:
    - 操作温度范围:-40°C到125°C
    - 存储温度范围:-55°C到165°C
    - 电磁干扰防护等级:静电放电模式下2000V(人体模型),200V(机器模型)

    产品特点和优势


    特点:
    - 广泛的电压兼容性
    - 高度集成的设计简化了电路布局
    - 优秀的热管理能力,支持热关断功能
    - 多阶段级联增强功能
    - 低功耗,有助于减少电磁干扰
    优势:
    - 在恶劣环境下仍能稳定工作,适用于各种复杂的工业环境
    - 具备优秀的散热设计,能够应对长时间高负荷工作的需求
    - 易于级联设计,方便扩展和连接其他模块

    应用案例和使用建议


    应用案例:
    - TLC6C5912-Q1在汽车仪表盘上的应用示例。在仪表盘中,它被用来控制多个LED灯,以指示车辆的各种状态。
    使用建议:
    - 建议在实际安装时,充分考虑散热问题。可以增加散热片或散热板来降低芯片温度。
    - 设计时应尽量减少引线长度,避免不必要的噪声干扰。
    - 在多级级联应用时,应确保每个设备的SER OUT连接到下一个设备的SER IN,以提高可靠性。

    兼容性和支持


    兼容性:
    - 与市场上多数的汽车电子系统兼容,支持主流的MCU接口。
    - 可与其他德州仪器(TI)的产品共同使用,实现更广泛的功能组合。
    支持与维护:
    - TI公司提供了详尽的技术文档和支持服务,包括参考设计、软件工具以及社区论坛支持。

    常见问题与解决方案


    常见问题:
    1. 设备无法正常启动:
    - 解决办法: 检查VCC电压是否在规定范围内,确认所有输入信号正确无误。

    2. 输出电流不足:
    - 解决办法: 检查外围电路设计,尤其是负载电阻是否符合要求;必要时更换更大容量的电源。

    总结和推荐



    总结

    :
    - TLC6C5912-Q1具有优秀的可靠性、强大的电气特性以及广泛的温度适应性,非常适合用于汽车仪表盘等复杂环境中。
    - 集成度高、体积小、易于级联的特点使其成为众多应用场景的理想选择。
    推荐:
    - 推荐在汽车、工业自动化等领域使用此款产品,因为它可以满足高性能要求同时简化整体设计流程。

TLC6C5912GQPWRQ1参数

参数
输出数量 12
最小输入电压 3V
最大输出电压 40V
功率 -
效率 -
输出电流 50mA
拓扑 Shift Register
调光方式 -
最大输入电压 5.5V
最小输出电压 0V
通用封装 TSSOP-20
安装方式 导线安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
