LMS8117AMP-ADJ/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB~75dB(120Hz) 5mA 正极 Adjustable 1A 1 1.25V 2.5V 13.8V 15V 1.25V@ 1A 0.2%(Typ) 0.035% SOT-223 贴片安装,黏合安装
供应商型号: LMS8117AMP-ADJ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LMS8117AMP-ADJ/NOPB

LMS8117AMP-ADJ/NOPB概述

    LMS8117A 1-A Low-Dropout Linear Regulator

    1. 产品简介


    产品类型:LMS8117A 是一种低压差(LDO)线性稳压器,可提供多种电压版本,包括1.8V、3.3V和可调输出版本。
    主要功能:
    - 输出电流高达1A
    - 具有过流保护和热关断功能
    - 可调输出电压范围从1.25V到13.8V
    应用领域:
    - 开关DC-DC转换器的后置调节器
    - 高效线性稳压器
    - 电池充电器
    - 便携式仪表设备

    2. 技术参数


    - 输入电压范围:1.8V至15V
    - 输出电压:
    - 固定版本:1.8V和3.3V
    - 可调版本:1.25V至13.8V
    - 输出电流:最高1A
    - 负载调整率:最大0.4%
    - 线路调整率:最大0.2%
    - 热关断温度:150°C
    - 封装:
    - SOT-223(3.50 mm x 6.50 mm)
    - TO-252(6.10 mm x 6.58 mm)

    3. 产品特点和优势


    产品特点:
    - 小型化封装(SOT-223 和 TO-252)
    - 精确的输出电压稳定性(±1%)
    - 过流保护和热关断机制
    优势:
    - 广泛的应用范围(如开关电源、电池充电器等)
    - 高度集成,易于设计

    4. 应用案例和使用建议


    应用案例:
    - 开关DC-DC转换器的后置调节器:通过LMS8117A可以在DC-DC转换器后进行二次调节,以确保输出电压的稳定。
    使用建议:
    - 在使用时,应在输入端接入一个10µF的钽电容以改善瞬态响应和稳定性。
    - 对于可调版本,可以通过在ADJUST引脚上连接适当电阻来设置输出电压。
    - 在需要高纹波抑制比的应用中,可以考虑使用旁路电容来进一步提高纹波抑制性能。

    5. 兼容性和支持


    兼容性:
    - LMS8117A适用于各种电源设计,可以方便地集成到现有的电路板中。
    支持:
    - 德州仪器(TI)提供全面的技术文档和社区资源,以帮助用户解决设计过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查并确保所有外部组件正确安装,特别是电容的容量。

    - 问题:过热导致系统关闭
    - 解决方法:确保良好的散热条件,可以增加散热片或采用更好的封装形式。

    7. 总结和推荐


    总结:
    LMS8117A凭借其紧凑的封装、稳定的输出电压、优秀的纹波抑制能力,适用于多种电源应用场景。此外,它的过流保护和热关断机制使其在恶劣环境下依然能够可靠工作。
    推荐:
    综上所述,LMS8117A是一款高性能、易用的低压差线性稳压器,适合用于需要高稳定性和紧凑空间的设计项目。对于需要在苛刻条件下工作的电源系统,LMS8117A是一个非常值得推荐的选择。

LMS8117AMP-ADJ/NOPB参数

参数
极性 正极
最大压差@电流 1.25V@ 1A
输出类型 Adjustable
最大输入电压 15V
最小输入电压 2.5V
负载调节 0.2%(Typ)
Iq-静态电流 5mA
最大输出电压 13.8V
最小输出电压 1.25V
线路调节 0.035%
输出电流 1A
纹波抑制-PSRR 60dB~75dB(120Hz)
稳压器数量 1
6.7mm(Max)
3.7mm(Max)
1.7mm(Max)

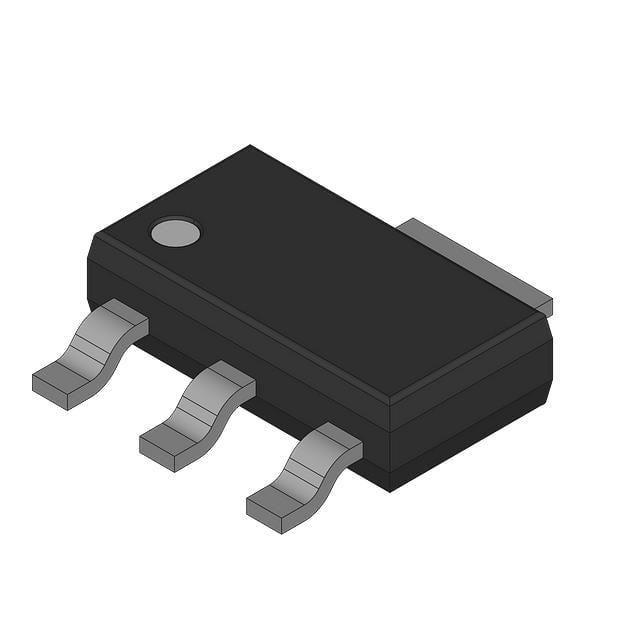

通用封装 SOT-223
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

LMS8117AMP-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMS8117AMP-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LMS8117AMP-ADJ/NOPB LMS8117AMP-ADJ/NOPB数据手册

LMS8117AMP-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.012
2000+ ¥ 3.91
3000+ ¥ 3.808
库存: 56000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4012
