TPS73601DRBEVM-518

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: TPS73601 Linear Regulator 1.20VDC to 5.5VDC Output Evaluation Board
供应商型号: TPS73601DRBEVM-518
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他稳压器 TPS73601DRBEVM-518

TPS73601DRBEVM-518概述

    TPS73x01DRBEVM-518 低功耗线性稳压器评测板技术手册

    产品简介

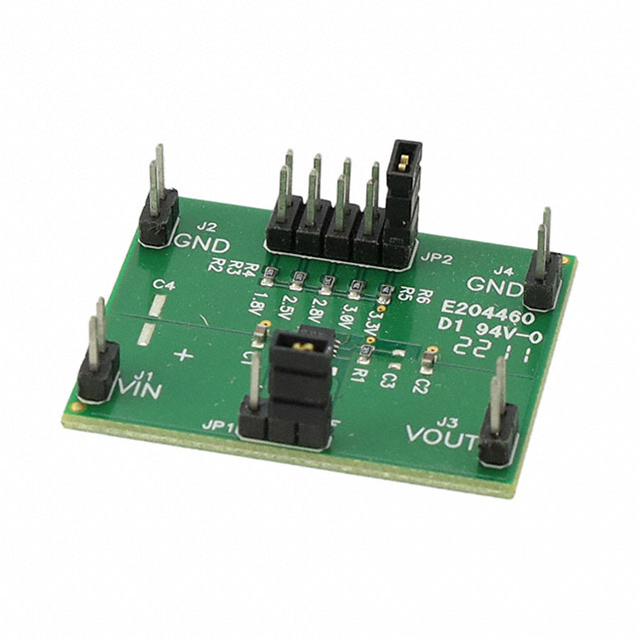

    TPS73x01DRBEVM-518 是一款由德州仪器(Texas Instruments)设计的低功耗线性稳压器(LDO)评测板。该评测板主要用于展示 TPS73201DRB、TPS73601DRB 和 TPS73701DRB 这三个型号的 LDO 线性稳压器的功能和性能。这些稳压器封装均为 3 mm × 3 mm 的 SON 封装,并分别提供 250 mA、400 mA 和 1 A 的输出电流。通过此评测板,工程师可以轻松测试和评估这些 LDO 在各种配置下的表现。

    技术参数


    - 封装:3 mm × 3 mm SON
    - 输出电流:
    - TPS73201DRB:250 mA
    - TPS73601DRB:400 mA
    - TPS73701DRB:1 A
    - 输出电压选择:通过跳线可选 1.8 V、2.5 V、2.8 V、3.0 V 或 3.3 V
    - 输入电压范围:1.7 V 至 5.5 V
    - 最大输入电压:根据输出电压和环境温度的不同而异,例如在 +85°C 时,TPS73701DRB 的最大输入电压为 2.8 V(输出电压为 1.8 V)。

    产品特点和优势


    - 超低功耗:适用于需要高效率稳压的应用场合。
    - 可调节输出电压:通过跳线可方便地选择不同输出电压,适应不同负载需求。
    - 集成保护功能:内置反向电流保护,确保设备安全运行。
    - 低功耗设计:支持高达 1 A 的输出电流,适合大电流应用场景。
    - 简单易用:便于快速安装和调试,适合工程开发和评估。

    应用案例和使用建议


    - 工程开发:可用于新电路的设计验证和测试。
    - 消费电子产品:适用于手机、平板电脑、智能家居等对电源稳定性要求高的设备。
    - 工业应用:适用于工业控制和自动化设备中的电源管理。
    使用建议:
    - 请确保输入电压在规定的范围内,避免超出范围导致设备损坏。
    - 在连接负载前,建议先阅读用户手册并确认负载规格符合要求。
    - 操作过程中应注意设备的温升,部分组件可能在正常工作时温度较高。

    兼容性和支持


    - 兼容性:与 TPS73201DRB、TPS73601DRB 和 TPS73701DRB 完全兼容。
    - 支持和服务:德州仪器提供了详尽的技术文档和支持服务,确保用户能够顺利使用该评测板进行开发和测试。

    常见问题与解决方案


    - Q:评测板无法正常工作
    - A:检查电源输入是否正确,确保电源电压在 1.7 V 至 5.5 V 范围内。
    - Q:输出电压不稳定
    - A:确认输出电压设置正确,调整输出跳线位置以匹配所需的电压值。
    - Q:设备过热
    - A:适当降低输入电压或增加散热措施,确保工作温度在安全范围内。

    总结和推荐


    综上所述,TPS73x01DRBEVM-518 是一款高性能、功能全面的低功耗线性稳压器评测板。它具备低功耗、高精度和良好的环境适应性等特点,在多个领域的应用中均表现出色。该评测板不仅适用于工程开发和原型设计,还非常适合消费电子产品和工业设备的电源管理。强烈推荐给需要进行电源管理设计的工程师和技术人员。
    以上是基于 TPS73x01DRBEVM-518 用户手册编写的技术文章,详细介绍了该评测板的产品简介、技术参数、特点和优势、应用案例及使用建议、兼容性与支持、常见问题及解决方案等内容。希望对读者有所帮助。

TPS73601DRBEVM-518参数

参数
拓扑 -
安装方式 板安装
零件状态 在售
包装方式 盒装

TPS73601DRBEVM-518厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS73601DRBEVM-518数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS TPS73601DRBEVM-518 TPS73601DRBEVM-518数据手册

TPS73601DRBEVM-518封装设计

查看详情并下载
Symbol
Footprint
3D Model
