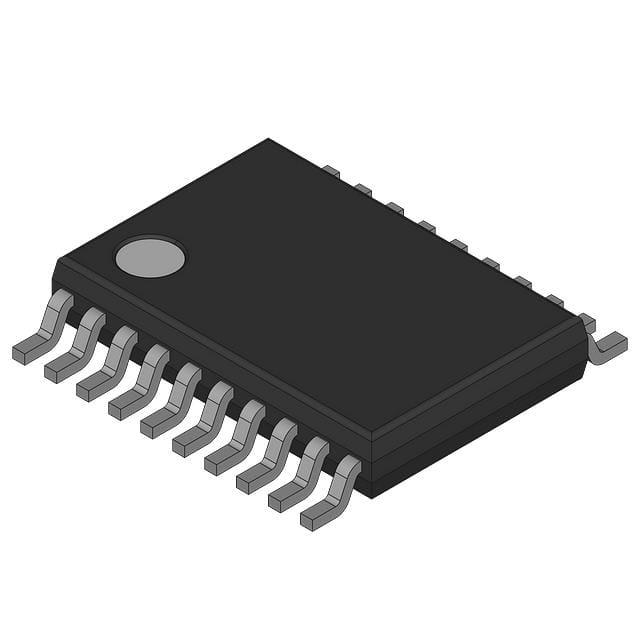

TPS71025PW

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 59dB~54dB(120Hz) 390μA Fixed 500mA 1 2.5V 2.5V 10V 400mV@ 500mA TSSOP-20 贴片安装
供应商型号: 25E-TPS71025PW
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS71025PW

TPS71025PW概述

    TPS71025低功耗电压调节器技术手册

    产品简介


    TPS71025是一款低功耗低压差线性稳压器(LDO),提供固定输出电压。该稳压器具有非常低的压差(仅57mV @ 100mA负载电流)和极低的静态电流(通常为292μA)。它采用PMOS管替代传统pnp晶体管,大幅减少了压差和静态电流。这款稳压器适用于各种应用场合,如便携式电子设备、医疗仪器及汽车电子系统等。

    技术参数


    - 输出电压:2.5V(±2%)
    - 最大输入电压:10V
    - 最小输入电压:2.97V
    - 输出电流范围:0mA 至 500mA
    - 工作温度范围:0°C 至 125°C
    - 封装形式:SOIC-8 和 TSSOP-20
    - 睡眠模式最大静态电流:0.5μA
    - 稳压器最大总功率消耗:在不同温度下有所差异(见表1和表2)

    产品特点和优势


    - 非常低的压差(最高95mV @ 100mA负载电流),可显著提高电池供电系统的使用寿命。
    - 极低的静态电流(典型值为292μA),在全输出电流范围内保持恒定。
    - 支持睡眠模式,通过使能引脚控制,可以将静态电流降低到0.5μA。
    - 高温稳定性好,热关断温度高达165°C。
    - 可用封装小巧紧凑,适合空间受限的应用场合。

    应用案例和使用建议


    TPS71025适合用于便携式医疗设备、手持式通信设备、车载电子系统等多种场景。例如,在设计一款需要长续航时间的手持测距仪时,选择TPS71025可显著提升设备的整体运行时间。具体使用建议如下:
    - 在设计电路时,确保输入电容(Co)和补偿电阻(CSR)的选择符合典型稳定区的要求,以避免不稳定性。
    - 在高温环境下使用时,考虑散热措施,确保热关断保护机制的有效性。

    兼容性和支持


    TPS71025与其他常见的电子元器件兼容,可以方便地集成到现有的系统设计中。制造商提供详尽的技术文档和支持,帮助用户快速完成产品设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动困难 | 检查输入电压是否在规定范围内;确保电容连接正确且容量足够。 |
    | 输出电压不稳定 | 确认电容参数是否满足要求,避免进入不稳定区域。 |
    | 温度过高导致自动关机 | 检查散热设计,确保良好的热传导性能。 |

    总结和推荐


    TPS71025以其优异的低功耗特性、稳定的输出电压及宽泛的工作温度范围,使其成为各类电源管理应用的理想选择。它在电池供电设备中表现尤为出色,能够有效延长设备的使用时间。强烈推荐在设计便携式和空间受限的电子产品时采用TPS71025。
    综上所述,TPS71025低功耗电压调节器凭借其出色的性能和广泛的应用范围,是市场上同类产品中的佼佼者,非常适合需要高性能电源管理的应用场合。

TPS71025PW参数

参数
最大输入电压 10V
最小输出电压 2.5V
纹波抑制-PSRR 59dB~54dB(120Hz)
最大输出电压 2.5V
输出电流 500mA
负载调节 -
输出类型 Fixed
Iq-静态电流 390μA
最小输入电压 -
线路调节 -
最大压差@电流 400mV@ 500mA
稳压器数量 1
极性 -
通用封装 TSSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 散装
