TDA06H0SB1R

产品分类: 拨码开关
厂牌: C&K
产品描述: C & K DIP开关, 6位置, 单刀单掷触点, 表面, 嵌入式,凹入式,滑块执行器
供应商型号: UA-TDA06H0SB1R
供应商: 海外现货
标准整包数: 2000

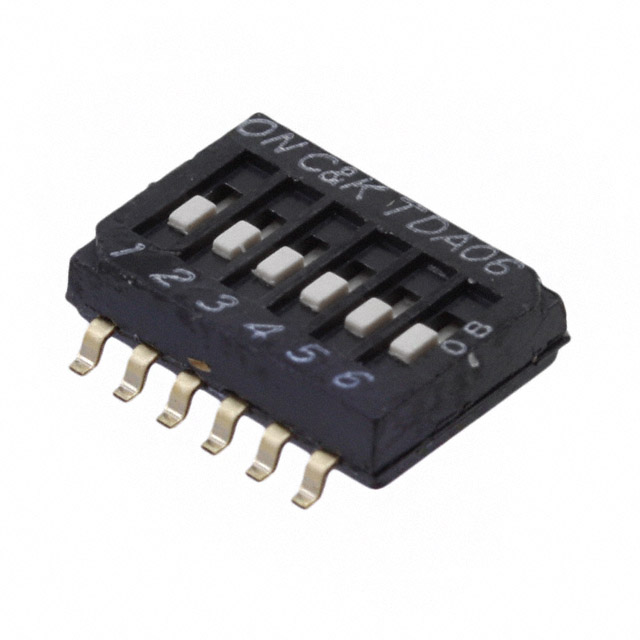

C&K 拨码开关 TDA06H0SB1R

TDA06H0SB1R概述


    产品简介


    产品名称:TDA系列超小型表面贴装半间距DIP开关
    产品类型:超小型表面贴装半间距DIP开关,提供1到10个位置的选择。
    主要功能:
    - 支持单极单掷(SPST)操作模式。
    - 适用于手提式电子设备、便携式计算机和其他电子装置,以及仪表和控制设备。
    应用领域:主要应用于手提式电子设备、便携式电脑及电子设备、工业仪表和控制系统。

    技术参数


    开关功能:
    - 单极单掷(SPST) – 提供1, 2, 4, 6, 8 和 10 个位置选择。
    接触额定值:
    - 切换电压:24V DC,最大电流25mA
    - 稳态电压:50V DC,最大电流100mA
    机械和电气寿命:1,000次操作循环
    接触电阻:最大100毫欧姆
    绝缘电阻:最小100兆欧姆@ 100V DC
    介电强度:最小300V AC
    存储温度范围:-40°C 至 85°C
    工作温度范围:-40°C 至 85°C
    操作力:最大4.9牛顿
    可焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)

    产品特点和优势


    1. 双叉触点设计:提高电气可靠性。
    2. 防护处理:经过工艺密封处理,适用于表面贴装焊接和清洗工艺。
    3. 符合RoHS标准:环保无铅。
    材料:
    - 外壳与盖子采用聚苯硫醚(PPS)(UL94V-0级)
    - 操作机构采用液晶聚合物(LCP)(UL94V-0级)
    - 触点为铜合金,表面镀镍后镀金
    - 端子为铜合金,表面镀镍后镀金闪层
    包装:开关用刚性分配管提供,仅供应整管数量,可能会影响订单量。每种型号的管内开关数量不同。带卷包装的数量因型号而异。

    应用案例和使用建议


    典型应用场景:
    - 手持电子设备
    - 便携式计算机和电子设备
    - 工业仪器和控制系统
    使用建议:
    - 由于此款开关为微型设计,在使用过程中应注意不要过度施加外力,以免影响其正常工作。
    - 在电路设计时,需根据具体的应用需求选择合适位置数的开关型号。

    兼容性和支持


    - 兼容性:与其他标准DIP封装的产品兼容。
    - 支持与维护:购买者可以联系客户服务以获取关于特定和定制开关的信息。

    常见问题与解决方案


    问题1:如何确定正确的型号?
    - 解答:参考手册中的型号命名规则,根据所需的位数、终端类型等因素进行选择。
    问题2:焊接过程中发现焊接不良现象。
    - 解答:确保使用正确的焊接条件,并确认开关满足可焊性要求。

    总结和推荐


    总结:TDA系列超小型表面贴装半间距DIP开关凭借其高可靠性的双叉触点设计、良好的机械和电气性能,以及符合RoHS标准的优势,在各种手持设备和电子控制设备中表现优异。包装方面,根据具体型号,提供管装和卷装两种形式,方便客户批量采购。
    推荐:强烈推荐在手提式电子设备、便携式电脑及电子设备、工业仪器和控制系统等应用中使用TDA系列开关。其独特的功能和可靠的性能使其在市场上具有较强的竞争力。

TDA06H0SB1R参数

参数
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 1000Cycles
长*宽*高 8.75mm(长度)*2.3mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TDA06H0SB1R厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

TDA06H0SB1R数据手册

厂牌 PDF简要描述 下载
C&K 拨码开关 C&K TDA06H0SB1R TDA06H0SB1R数据手册

TDA06H0SB1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 2.2875 ¥ 19.1693
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 38338.6
