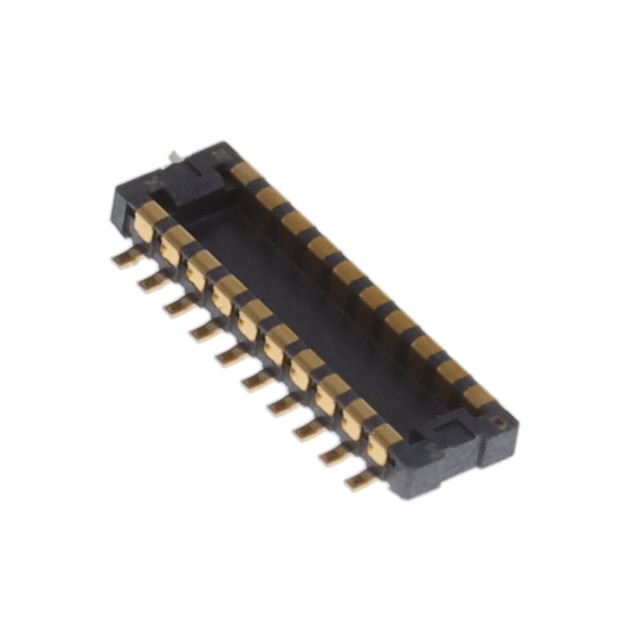

WP7-P016VA1-R8000

产品描述: Outer Shroud Contacts,Plug 400μm 2 16pin 700μm 500μm 100nm 金 SMD,P=0.4mm 贴片安装
供应商型号: WP7-P016VA1-R8000
供应商: 云汉优选
标准整包数: 100
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WP7-P016VA1-R8000

WP7-P016VA1-R8000概述

    # JAE WP7 Series 0.4mm Pitch, Stacking Type Board-to-Board (FPC) Connector

    产品简介


    基本介绍
    JAE WP7 系列是一款具有0.4mm间距的低轮廓板对板(柔性印刷电路,FPC)连接器。该连接器设计用于高密度安装,特别适用于移动电话、智能手机、LCD和笔记本电脑等薄型信息通信设备。WP7系列提供了两种类型的连接器:WP7A 和 WP7B,分别支持低针数(10至32个触点)和高针数(34至70个触点)。这种灵活性使得用户可以根据不同的产品功能需求选择合适的型号。

    技术参数


    规格和性能参数
    - 触点数量:WP7A: 10, 16, 20, 22, 24, 26, 28, 30, 32个触点;WP7B: 34, 40, 50, 60, 70个触点
    - 间距:0.4mm,双排
    - 工作温度范围:-40°C 到 +85°C
    - 接触电阻:最大70mΩ(初始值)
    - 使用寿命:30次插拔循环
    - 额定电流:交流和直流每终端0.3A
    - 额定电压:交流和直流50V
    - 绝缘电阻:最小100MΩ(初始值)
    - 耐压强度:交流250V r.m.s 1分钟
    - 插入力:WP7A 最大1.50N × 触点数;WP7B 最大1.00N × 触点数
    - 拔出力:WP7A 最小0.15N × 触点数;WP7B 最小0.10N × 触点数
    - 信号触点传输速率:支持10Gbps传输速率
    - 传输协议支持:MIPI、USB3.1 Gen2、PCIe Gen3

    产品特点和优势


    独特功能和优势
    1. 高可靠性:接触结构确保高耐磨性和高接触可靠性。
    2. 抗扭保护:坚固的扣合机制防止绝缘体破裂和柔性印刷电路板(FPC)剥离。
    3. 抗扭设计:双点接触设计可抵抗扭转应力。
    4. 无铅:采用镍屏障防止焊料渗入,实现无铅制造。
    5. 适应不同针数配置:受容器件的触点配置根据引脚数进行了优化,低针数WP7A提供高拔出力,而高针数WP7B提供低插入力。
    6. 高速信号传输:信号触点支持高达10Gbps的传输速率。
    7. 广泛的应用支持:支持多种传输协议,如MIPI、USB3.1 Gen2和PCIe Gen3。

    应用案例和使用建议


    实际应用场景和建议
    WP7系列连接器广泛应用于移动设备、显示器和计算机等领域。例如,在移动设备中,其紧凑的设计和高可靠性使其成为理想的选择。在实际使用中,建议进行定期检查和维护以确保最佳性能和长寿命。
    使用建议
    1. 维修注意事项:在需要维修时,建议保持某些关键尺寸(如3.5±0.05mm)不变。
    2. 防护措施:使用保护电路和冗余电路来确保设备的安全运行。
    3. 应用咨询:如果涉及特殊行业质量保证计划,建议提前咨询供应商。

    兼容性和支持


    兼容性和厂商支持
    WP7系列连接器具有良好的兼容性,可以与其他标准电气组件和设备配合使用。JAE公司为用户提供全面的技术支持和维护服务。如果有任何问题,可以通过电话或邮件联系技术支持团队。

    常见问题与解决方案


    解决方案
    1. 问题:连接器出现接触不良。
    解决方法:检查并清洁连接器接口,确保无尘、无污垢。
    2. 问题:插入力或拔出力过高。
    解决方法:检查是否存在机械损坏或安装不当的情况,并重新调整。
    3. 问题:传输速率降低。
    解决方法:确认所有相关组件(如电缆)都符合传输速率要求,必要时更换配件。

    总结和推荐


    评估和结论
    JAE WP7系列连接器以其高可靠性、高速信号传输能力和广泛应用支持而备受推崇。无论是在移动设备还是计算机领域,该系列产品都是理想的选择。由于其出色的性能和广泛的适用性,强烈推荐给需要高性能连接器的电子设备制造商。
    综上所述,JAE WP7系列连接器是一款值得信赖且具备卓越性能的产品,非常适合在各种高密度安装环境中使用。

WP7-P016VA1-R8000参数

参数
针脚数 16pin
接合堆叠高度 700μm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
间距 400μm
排数 2
触头镀层
板上高度 500μm
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
