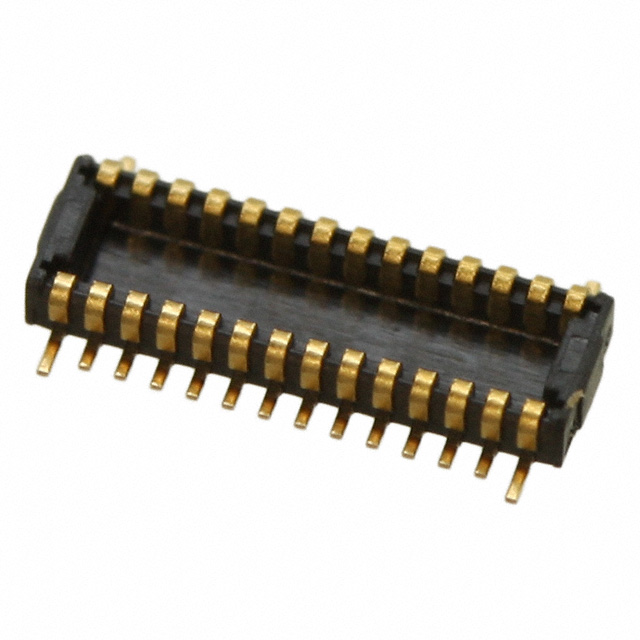

WP3-P024VA1-R6000

产品描述: Outer Shroud Contacts,Plug 400μm 2 24pin 1mm 840μm 100nm 金 贴片安装
供应商型号: WP3-P024VA1-R6000
供应商: 云汉优选
标准整包数: 100
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WP3-P024VA1-R6000

WP3-P024VA1-R6000概述

    WP3 Series Connector: 技术手册解析与使用指南

    产品简介


    WP3系列是一款低轮廓板对板(FPC)连接器,具有0.4毫米间距,适用于高密度安装。这款连接器主要用于便携式信息通信设备,如手机、智能手机和平板电脑等。其独特的设计使其成为高可靠性连接的理想选择,尤其在狭小空间内实现高效连接。

    技术参数


    以下是WP3系列连接器的主要技术规格:
    - 接触点数量:16, 20, 22, 24, 30, 36, 40, 42, 50, 64, 70, 80个引脚。
    - 间距:0.4毫米,双排排列。
    - 操作温度范围:-40°C至+85°C。
    - 接触电阻:最大70mΩ(初始)。
    - 寿命:50次插拔循环。
    - 额定电流:每终端交流、直流0.4安培。
    - 额定电压:交流、直流50伏。
    - 绝缘电阻:最小100兆欧(初始)。
    - 耐压:交流250伏(有效值,持续1分钟)。
    - 插入力:每位置最大1.5牛顿。
    - 拔出力:每位置最小0.2牛顿。

    产品特点和优势


    WP3系列连接器的特点如下:
    - 独立两点接触设计:防止扭曲应力。
    - 高耐磨性和接触可靠性:确保长时间稳定工作。
    - 安全固定装置:避免绝缘体破裂和FPC(柔性电路板)损坏。
    - 无铅:符合环保要求。
    - 防焊锡渗漏:镍屏障在插头和插座的触点上防止焊锡渗漏。
    这些特性使得WP3系列连接器在高密度安装和紧凑空间的应用中表现出色,非常适合移动设备、计算机和其他便携式电子产品。

    应用案例和使用建议


    WP3系列连接器广泛应用于智能手机、平板电脑、笔记本电脑等设备中。这些设备通常需要高密度的板对板连接,以适应有限的空间并确保可靠的数据传输。以下是一些建议的使用方法:
    1. 正确安装:确保连接器与目标板的间距一致,并使用适当的工具进行安装。
    2. 热管理:在高负载环境下使用时,注意散热问题,以避免因过热导致的性能下降。
    3. 保护措施:为了增加可靠性,建议在关键应用中添加保护电路。

    兼容性和支持


    WP3系列连接器与多种设备兼容,适用于不同型号的手机、平板电脑及其它消费类电子产品。厂商提供了详细的订购信息和技术支持服务,确保用户能够获得必要的帮助和指导。

    常见问题与解决方案


    根据手册内容,以下是一些常见的问题及其解决方案:
    1. 接触不良:
    - 解决方案:检查连接器的插拔力是否在规定范围内,并确保插头和插座之间的配合度。

    2. 焊接不良:
    - 解决方案:确认焊接工艺符合要求,避免焊料过多或不足,确保焊点质量。
    3. 机械损坏:
    - 解决方案:在安装过程中避免过度施力,严格按照安装规范操作,减少物理损坏的可能性。

    总结和推荐


    总体而言,WP3系列连接器以其紧凑的设计、高可靠性和多功能性,在高密度安装领域表现优异。它特别适合于移动设备、笔记本电脑等需要高效板对板连接的场合。建议在选购和使用时参考详细的技术规格和使用说明,以确保最佳性能和长久使用寿命。对于需要极高可靠性的应用,建议联系销售团队获取专业建议和支持。

WP3-P024VA1-R6000参数

参数
间距 400μm
排数 2
触头镀层
板上高度 840μm
针脚数 24pin
接合堆叠高度 1mm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
