WP27D-S010VA3-R15000

产品描述: Center Strip Contacts,Receptacle 350μm 2 10pin 700μm 710μm 100nm 金 贴片安装
供应商型号: 670-2970-2-ND
供应商: Digi-Key
标准整包数: 1

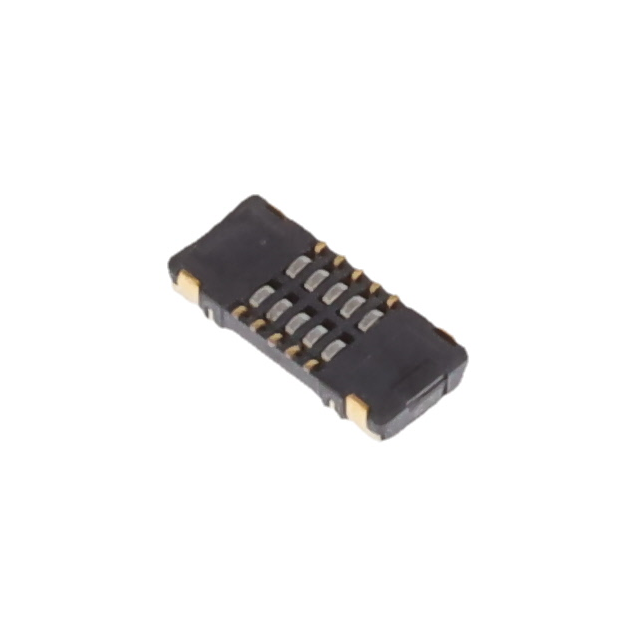

JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WP27D-S010VA3-R15000

WP27D-S010VA3-R15000概述

    WP27D 系列 FPC 连接器:紧凑高效的设计
    WP27D 系列是一款针对现代电子设备的小型化和高密度需求而设计的连接器,主要应用于智能手机等紧凑型通信设备。本文将详细介绍这款连接器的基本信息、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持,以及常见问题及其解决方案,最后进行总结和推荐。

    1. 产品简介


    WP27D 系列是日本航空电子工业有限公司(JAE)推出的0.35毫米间距低剖面堆叠式板对板(FPC)连接器,具有两排接触点,每排间距为0.7毫米。它专为需要高密度安装的轻薄信息通信设备而设计,例如智能手机。连接器采用特殊夹紧结构,防止绝缘体在误对齐时损坏,并且可以作为电源供应终端使用,提供了坚固可靠的连接性能。

    2. 技术参数


    - 尺寸与引脚数: 支持10至50个引脚,具体尺寸如下表所示。

    | 引脚数 | A (mm) | B (mm) | C (mm) |
    | :: | :: | :: | :: |
    | 10 | 1.40 | 3.57 | 1.0 |
    | 30 | 4.90 | 7.07 | 2.0 |
    | 34 | 5.60 | 7.77 | 5.0 |
    | 38 | 6.30 | 8.47 | 5.0 |
    | 40 | 6.65 | 8.82 | 5.0 |
    | 50 | 8.40 | 10.57 | 5.0 |
    - 额定电压: AC, DC 50V
    - 额定电流: 信号终端每引脚AC, DC 0.3A;电源供应终端每引脚AC, DC 3.0A
    - 接触电阻: 信号终端最大70mΩ(初始值);电源供应终端最大20mΩ(初始值)
    - 耐受电压: 交流250VRMS持续1分钟
    - 插入力: 最大1.5N x (n+4)
    - 拔出力: 最小0.15N x n(n: 引脚数量)

    3. 产品特点和优势


    - 紧凑设计: 0.35毫米间距,可减少电路板占用空间,适合小型化设备。
    - 高性能: 高可靠性,耐磨性强,每个电源终端可承受高达3.0A电流。
    - 保护结构: 特殊的夹紧结构可以防止在连接器误对齐时损坏绝缘体。
    - 改进的操作体验: 明显的点击感觉,易于操作。

    4. 应用案例和使用建议


    WP27D系列广泛应用于多种电子设备,如计算机、办公设备、电信设备、测量仪器、视听设备、家用电器、工厂自动化设备等。在智能手机和其他便携式设备中,它可以用于连接主板和柔性印刷电路板(FPC),确保信号传输的可靠性和稳定性。

    5. 兼容性和支持


    WP27D系列可与其他符合相关标准的FPC连接器配合使用,如JAE的其他系列产品。制造商提供全面的技术支持和售后服务,确保客户能够充分利用这一连接器的优势。请参考具体的产品手册以了解更多的兼容信息。

    6. 常见问题与解决方案


    - 问题: 插入力过大
    - 解决方案: 确保正确对齐插头和插座,避免过度施力。
    - 问题: 接触电阻过高
    - 解决方案: 检查接触部位是否清洁,必要时重新清洁并重新安装。

    7. 总结和推荐


    WP27D 系列是一款针对高密度安装的高性能 FPC 连接器,适用于智能手机等紧凑型电子设备。其紧凑的设计、高可靠性和耐磨性使其在市场上具备较强的竞争优势。我们强烈推荐使用 WP27D 系列连接器,特别是在需要高密度安装和高效信号传输的应用场景中。

WP27D-S010VA3-R15000参数

参数
间距 350μm
排数 2
触头镀层
板上高度 710μm
针脚数 10pin
接合堆叠高度 700μm
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP27D-S010VA3-R15000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WP27D-S010VA3-R15000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS WP27D-S010VA3-R15000 WP27D-S010VA3-R15000数据手册

WP27D-S010VA3-R15000封装设计

查看详情并下载
Symbol
Footprint
3D Model
