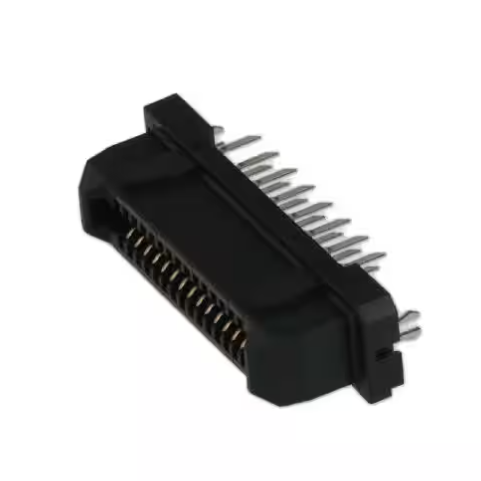

TX24-30R-6ST-H1E

产品描述: 金 通孔安装 Outer Shroud Contacts,Receptacle 30 2 12mm,14mm,18mm 100nm 10.3mm 1.27mm
供应商型号: MEC-TX24-30R-6ST-H1E
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) TX24-30R-6ST-H1E

TX24-30R-6ST-H1E概述

    电子元器件产品技术手册:WP3、WH1、WR、KX24/25、TX24/25 系列

    产品简介


    本产品系列包含WP3、WH1、WR、KX24/25、TX24/25等多个型号的板对板连接器。这些连接器适用于多种电子设备,如智能手机、平板电脑、工业控制设备、医疗仪器等。它们主要用于实现电路板之间的电气连接,确保信号传输的稳定性和可靠性。

    技术参数


    - WP3系列:
    - 额定电压:50VAC/50VDC(低插针数)
    - 电流容量:0.4A
    - 温度范围:-40°C 至 +85°C
    - 接触电阻:最大5mΩ
    - 防护等级:IP54
    - 包装:6000个/卷
    - WH1系列:
    - 额定电压:50VAC/50VDC(低插针数)
    - 电流容量:0.3A
    - 温度范围:-40°C 至 +85°C
    - 接触电阻:最大5mΩ
    - 防护等级:IP54
    - 包装:6000个/卷
    - WR系列:
    - 额定电压:200VAC/300VDC(高插针数)
    - 电流容量:0.5A
    - 温度范围:-40°C 至 +85°C
    - 接触电阻:最大5mΩ
    - 防护等级:IP54
    - 包装:6000个/卷
    - KX24/25系列:
    - 额定电压:50VAC/50VDC
    - 电流容量:0.2A
    - 温度范围:-40°C 至 +85°C
    - 接触电阻:最大5mΩ
    - 防护等级:IP54
    - 包装:6000个/卷(KX24)和3000个/卷(KX25)
    - TX24/25系列:
    - 额定电压:200VAC/300VDC
    - 电流容量:0.5A
    - 温度范围:-40°C 至 +85°C
    - 接触电阻:最大5mΩ
    - 防护等级:IP54
    - 包装:6000个/卷

    产品特点和优势


    1. 高插拔寿命:WP3和WR系列具备高达500次的插拔循环寿命,保证长期使用的稳定性。
    2. 可靠的电气连续性:KX24/25系列采用带状接触设计,确保电气连续性,减少故障率。
    3. 结构坚固:所有系列均采用坚固的设计,能够承受各种恶劣环境下的使用。
    4. 小尺寸:WP3系列连接器宽度较小,有助于减小电路板占用空间,特别适合便携式设备。
    5. 双面接触设计:KX24/25系列具备双面接触设计,增强抗扭曲应力的能力,提高可靠性。

    应用案例和使用建议


    这些连接器广泛应用于手机、平板电脑、工业自动化设备等领域。例如,在智能手机中,可以用于主板和屏幕之间,确保稳定的视频信号传输。对于医疗设备,可以用于关键部件之间的电气连接,保证系统的可靠运行。
    使用建议:
    1. 在安装前,确保连接器与电路板的配合正确,避免误插。
    2. 使用过程中,定期检查连接器的状态,确保无松动或损坏。
    3. 避免在极端温度环境下使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:这些连接器具有较高的兼容性,可与市场上主流的电路板进行配套使用。
    - 支持和服务:制造商提供详尽的技术支持和售后服务,包括产品手册、在线技术支持等。

    常见问题与解决方案


    1. 问题:插针容易变形
    解决方案:使用适当的工具和正确的手法进行插拔操作,避免暴力操作。

    2. 问题:接触不良
    解决方案:检查连接器和电路板的接口是否清洁,重新插入连接器,并确保插针与插座完全对接。

    3. 问题:使用寿命短
    解决方案:遵循正确的插拔操作规范,避免反复无规律的插拔操作。

    总结和推荐


    总体而言,这些板对板连接器在设计和性能上都表现出色,具有较长的使用寿命和良好的电气性能。特别适用于需要高可靠性连接的应用场合。如果你正在寻找高质量、高可靠的连接解决方案,强烈推荐选择这些产品系列。

TX24-30R-6ST-H1E参数

参数
触头镀层
板上高度 10.3mm
针脚数 30pin
接合堆叠高度 12mm,14mm,18mm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Receptacle
间距 1.27mm
排数 2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

TX24-30R-6ST-H1E厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

TX24-30R-6ST-H1E数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS TX24-30R-6ST-H1E TX24-30R-6ST-H1E数据手册

TX24-30R-6ST-H1E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1799 ¥ 9.8286
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.82
直接购买
加入购物车
