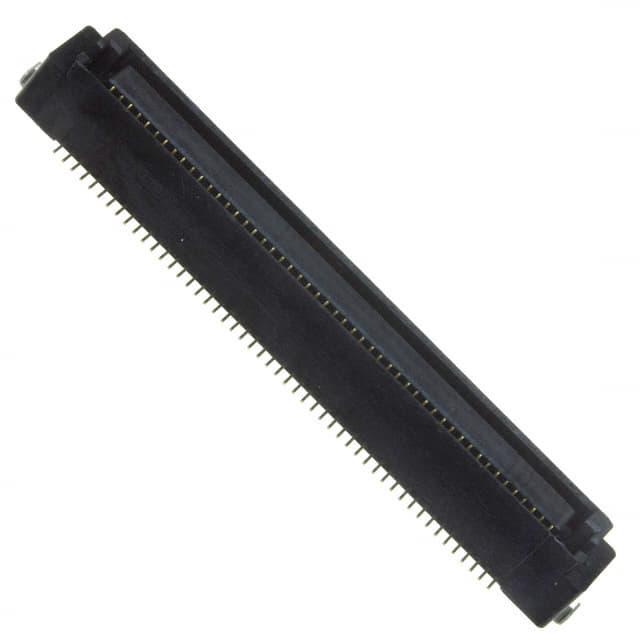

KX14-100K5DE

产品描述: Outer Shroud Contacts,Receptacle 800μm 2 100pin 7mm,8mm,9mm 6.55mm 100nm 金 贴片安装
供应商型号: CSJ-ST46290596
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) KX14-100K5DE

KX14-100K5DE概述


    产品简介


    KX14/15系列连接器是一种低剖面、表面贴装(SMT)类型的PCB到PCB连接器,适用于个人计算机行业及其他需要高密度互连的应用场合。这些连接器提供了多种接触点数,从20个到200个不等,且具有不同的连接方式和固定高度,确保在空间受限的情况下实现可靠的电气连接。此外,它们还具备抗震和抗扭转能力,非常适合要求高可靠性的应用环境。

    技术参数


    - 接触点数: 20, 30, 40, 50, 60, 70, 80, 100, 120, 140, 160, 200
    - 接触间距: 0.8mm (.031")
    - 电流等级: 0.5安培
    - 绝缘耐压: 500 VAC r.m.s.(一分钟)
    - 绝缘电阻: 最小100兆欧
    - 接触电阻: 最大70毫欧
    - 工作温度范围: -40°C 至 +85°C
    - 安装方式: 直角和直通型
    - 固定高度: 4mm至18mm (.157"至.709")

    产品特点和优势


    - 高密度连接: 通过细小的接触间距和多种接触点数配置,能够在有限的空间内实现高密度连接。
    - 防误配设计: 带有极化键,防止错误的插接。
    - 抗震性能: 设计了防止振动和扭曲的功能,适用于恶劣环境下的应用。
    - 适用性广泛: 支持自动组装,并且可以在多种PCB上安装。
    - 可定制化: 多种接触材料和安装选项可供选择,以满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 个人计算机行业: 在主板和其他关键组件之间实现可靠的连接。
    - 工业自动化: 用于设备间的高可靠性连接。
    - 电信设备: 在狭小的空间内提供可靠的高速信号传输。
    使用建议
    - 环境适应性: 确保安装位置远离可能产生强烈震动和温度波动的区域。
    - 正确接线: 确认所有电线按照正确的顺序连接,避免极化键导致的误配。
    - 定期检查: 高密度连接器在长时间使用后可能需要定期检查和清洁,以保持良好的电气性能。

    兼容性和支持


    这些连接器可以与各种不同类型的PCB和设备兼容,建议在使用前咨询JAE以确认具体型号的兼容性。厂商提供详细的技术文档和安装指南,以帮助用户顺利部署和维护系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入插座 | 检查插头和插座是否有异物,或尝试重新安装。 |
    | 连接器接触不良 | 确保所有连接正确无误,必要时更换损坏的连接器。 |
    | 信号传输不稳定 | 检查接线是否正确,确保所有连接稳固。 |

    总结和推荐


    KX14/15系列连接器是一款专为高密度互连而设计的产品,具有出色的抗震性能和广泛的适用范围。尽管其初始成本可能略高于同类产品,但其优异的可靠性和长期性能使其成为许多关键应用的理想选择。强烈推荐用于需要高密度连接和良好信号传输质量的应用场合。

KX14-100K5DE参数

参数
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 6.55mm
针脚数 100pin
接合堆叠高度 7mm,8mm,9mm
触头镀层厚度 100nm
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘
