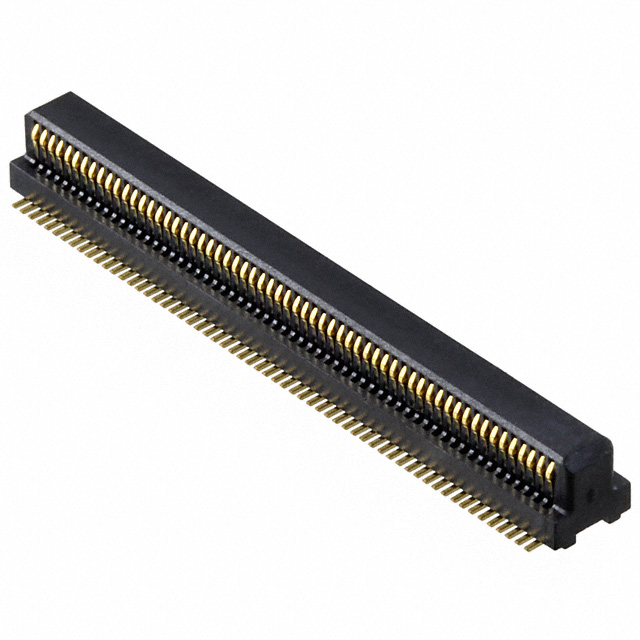

WR-120S-VFH05-N1

产品描述: Center Strip Contacts,Receptacle 500μm 2 120pin 4.5mm,5.5mm,6.5mm 3.75mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: JY-WR-120S-VFH05-N1
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WR-120S-VFH05-N1

WR-120S-VFH05-N1概述

    JAE WR系列连接器技术手册

    产品简介


    JAE(日本航空电子工业株式会社)是一家国际领先的电子组件及系统制造商。凭借超过四十年的经验,JAE为全球电子行业提供了众多复杂设计要求的解决方案。JAE的产品广泛应用于计算机、办公设备、测量仪器、电信设备(终端、移动设备)、视听设备、家用电器等领域。
    WR系列连接器概述
    本文档将详细介绍JAE WR系列连接器的产品特性和应用。WR系列连接器是表面贴装技术(SMT)型的印刷电路板到印刷电路板(PCB-to-PCB)连接器。这些超小型低轮廓连接器可以最大限度地减少PCB上所需的占用空间和高度。高密度带状接触点间距为0.50mm(0.020"),适用于各种电子设备,如摄像机、笔记本电脑、手机等需要高密度封装的应用场合。

    技术参数


    - 接触间距:0.50mm(0.020")
    - 接触类型:针(Pin)和插座(Socket)
    - 垂直高度:
    - 标准型:3.25mm(0.128")
    - H05型:3.75mm(0.148")
    - H30型:6.25mm(0.246")
    - 电流额定值:每个触点0.3安培
    - 绝缘耐压:500 VAC RMS(1分钟)
    - 绝缘电阻:最小100兆欧姆
    - 接触电阻:最大50毫欧姆(垂直方向:最大70毫欧姆)
    - 操作温度范围:-40°C 至 +85°C

    产品特点和优势


    WR系列连接器的主要特点是其独特的带状接触设计(表面接触),能够实现直角/平行的板对板连接。此外,它们具备九种不同的平行板对板距离(4至9毫米),三种不同高度的直插式绝缘体,并且金属夹紧装置能有效防止自动装配过程中浮起。
    这些特性使得WR系列连接器能够在各种紧凑型电子设备中得到广泛应用,尤其是在需要高密度封装的应用中表现尤为突出。此外,采用表面贴装技术(SMT)使得自动装配过程更为简便高效。

    应用案例和使用建议


    WR系列连接器适用于多种电子产品,例如:
    - 摄像机
    - 笔记本电脑
    - 手机
    使用建议:
    - 在设计时考虑连接器的间距和垂直高度,以确保正确的组装和可靠连接。
    - 使用时应注意保持连接器的工作温度在规定的范围内(-40°C至+85°C),以保证稳定性能。
    - 对于特殊应用(如航空航天、核能控制、医疗设备等),建议提前与JAE联系确认产品适用性。

    兼容性和支持


    WR系列连接器符合环保标准,所有产品均为无铅产品。JAE公司提供全球技术支持和服务网络,客户可以通过电话、传真或电子邮件获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保正确安装方向和接触间距;检查是否有异物阻挡 |
    | 连接不稳定 | 检查接触电阻是否超标;确认接触面清洁无尘 |
    | 温度过高 | 降低使用负荷;增加散热措施 |

    总结和推荐


    综上所述,JAE WR系列连接器以其独特的设计理念、卓越的性能参数和广泛的适用性,在高密度封装电子设备中表现出色。特别适合需要高密度安装和紧凑结构的电子产品。鉴于其稳定可靠的特性,强烈推荐用于各类消费电子及专业设备中。
    无论是从技术参数还是从产品特性来看,JAE WR系列连接器都是一款值得信赖的高性能连接器,能够满足现代电子设备的各种需求。

WR-120S-VFH05-N1参数

参数
板上高度 3.75mm
针脚数 120pin
接合堆叠高度 4.5mm,5.5mm,6.5mm
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售

WR-120S-VFH05-N1厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WR-120S-VFH05-N1数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS WR-120S-VFH05-N1 WR-120S-VFH05-N1数据手册

WR-120S-VFH05-N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 90.7735
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.77
直接购买
加入购物车
