LCA100S

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 25Ω 0V~350V 120mA 1.2V(DC) 900mV(DC)~1.4V(DC) 6-SMD 贴片安装 8.382mm*6.35mm*3.302mm
供应商型号: ZT-LCA100S
供应商: 海外现货
标准整包数: 1

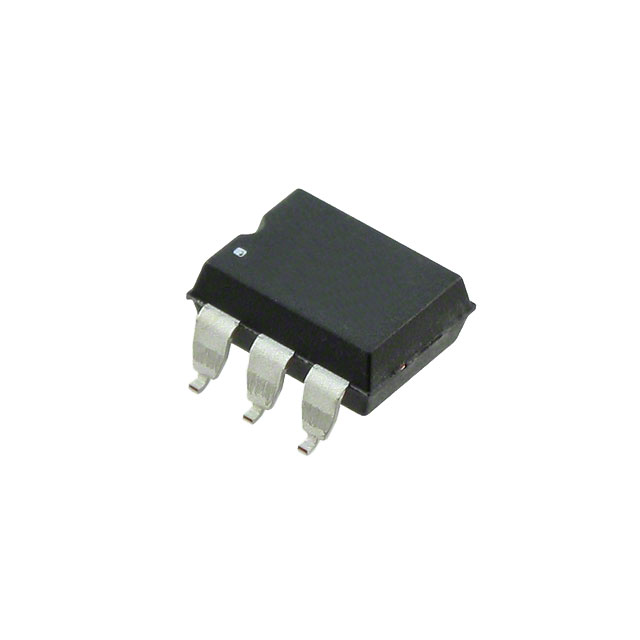

IXYS 固态继电器 LCA100S

LCA100S概述


    产品简介


    LCA100是一款单极、常开型OptoMOS®继电器,由IXYS Integrated Circuits Division生产。这种继电器提供多种封装形式,包括6引脚DIP(每管50个)和6引脚表面贴装(每管50个,也可选用卷带式,每卷1000个)。LCA100主要应用于电信、数据采集、工业控制等多个领域。由于其高可靠性、低功耗要求和无机械部件设计等特点,使其成为许多关键应用的理想选择。

    技术参数


    | 参数名称 | 单位 | 规格范围 |
    |
    | 阻断电压 | V | 350V |
    | 负载电流(交流/直流) | mA | 120mA |
    | 负载电流(直流) | mA | 200mA |
    | 最大开启电阻 | Ω | 25Ω |
    | 开启时间 | ms | 5ms |
    | 关闭时间 | ms | 5ms |
    | 输出电容 | pF | 35pF |
    | 输入控制电流(激活) | mA | 5mA |
    | 输入控制电流(关闭) | mA | 0.4~0.7mA |
    | 最大总功耗 | mW | 800mW |
    | 工作温度范围 | ℃ | -40~+85℃ |
    | 存储温度范围 | ℃ | -40~+125℃ |

    产品特点和优势


    LCA100具备以下独特优势:
    1. 高可靠性:3750Vrms的输入/输出隔离电压,确保在高压环境下稳定运行。
    2. 低功耗:兼容TTL/CMOS,需要的驱动功率非常低。
    3. 长寿命:没有机械部件,避免了磨损问题,从而延长了使用寿命。
    4. 无电磁干扰:由于其设计特点,不会产生EMI/RFI。
    5. 小型封装:6引脚的小尺寸DIP封装,适合空间有限的应用场合。
    6. 适应性强:适用于多种不同的电路配置,包括交流/直流配置。

    应用案例和使用建议


    LCA100广泛应用于多个领域,例如:
    - 电信:用于电信交换系统、调制解调器切换等。
    - 医疗设备:用于患者与设备之间的隔离,保障安全。
    在使用过程中,需要注意以下几点建议:
    - 确保在额定工作温度范围内使用,以避免过热导致损坏。
    - 按照推荐的电气参数进行操作,避免超负荷工作。

    兼容性和支持


    LCA100可以与其他标准电子元器件和设备兼容,但具体细节请参阅制造商提供的文档。IXYS Integrated Circuits Division提供了详尽的技术支持和售后服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:产品无法正常工作
    - 解决办法:检查电源和控制信号是否符合规范,确保接线无误。

    2. 问题:开启时间过长
    - 解决办法:确保负载电流和驱动电流满足要求,必要时调整电路设计。

    总结和推荐


    综上所述,LCA100是一款高性能、高可靠性的电子元器件。其出色的阻断电压、低功耗及高抗干扰能力使其在多个关键领域表现出色。如果您正在寻找一种适用于电信、数据采集、医疗设备等领域的可靠电子开关解决方案,强烈推荐使用LCA100。
    请注意,根据您的具体应用需求和条件,可能需要进一步的技术支持或定制化方案。建议直接联系IXYS Integrated Circuits Division获取更详细的信息和技术支持。

LCA100S参数

参数
最大导通电阻 25Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
长*宽*高 8.382mm*6.35mm*3.302mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

LCA100S厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

LCA100S数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS LCA100S LCA100S数据手册

LCA100S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6517 ¥ 22.2215
库存: 250
起订量: 25 增量: 50
交货地:
最小起订量为:1
合计: ¥ 22.22
直接购买
加入购物车
