首页  >  产品百科  >  PM1206

PM1206

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,过零 500mA 1.2V(DC) DIP 通孔安装 9.65mm*6.35mm*3.3mm
供应商型号: PM1206
供应商: Master
标准整包数: 50

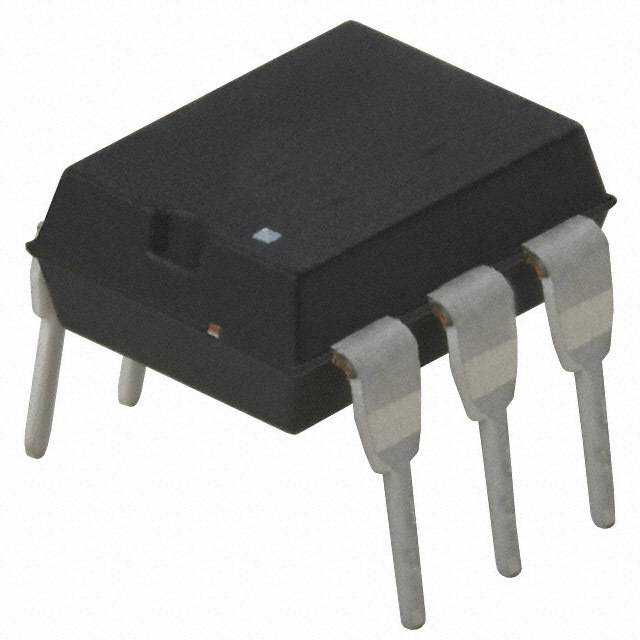

IXYS 固态继电器 PM1206

PM1206概述

    电子元器件产品技术手册:PM1206 AC Power Switch

    产品简介


    PM1206 是一款由IXYS Integrated Circuits生产的交流固态开关,适用于多种工业应用。它通过光学耦合实现双重功率SCR输出,替代了传统的光电耦合器和Triac电路。PM1206可以处理高达0.5Arms的负载电流,并提供高达600VP的阻断电压。其主要用途包括过程控制、电源控制面板、远程开关、气体泵电子设备、接触器、大型继电器、电磁阀、电机和加热器。

    技术参数


    - AC 操作电压: 260 Vrms
    - 负载电流: 500 mArms
    - 关态泄漏电流: 1 mA(600VDC时)
    - 开态电压降: 1.4 Vrms(IL = 500mArms时)
    - 最大浪涌电流: 12 A(t<16ms时)
    - 反向输入电压: 5 V
    - 输入控制电流: 100 mA(峰值1A,10ms)
    - 隔离电压,输入到输出: 3750 Vrms
    - 最高工作温度: +85°C
    - 最低存储温度: -40°C
    - 最高存储温度: +125°C

    产品特点和优势


    - 零交叉检测: 确保无瞬态干扰的交流负载切换。
    - 光学隔离: 提供3750Vrms的隔离和抗噪能力。
    - 低EMI和RFI生成: 减少电磁干扰和射频干扰。
    - 高噪声免疫力: 在高噪声环境中稳定运行。
    - 认证: 获得UL和CSA认证。

    应用案例和使用建议


    PM1206 可以广泛应用于工业环境中,如过程控制和电源控制面板。例如,在气体泵电子设备中,它可以确保安全稳定的开关控制。使用建议包括保持良好的散热管理,避免过热导致损坏。

    兼容性和支持


    - 兼容性: 适合各种工业标准环境,与其他电子元器件良好兼容。
    - 支持: 提供详尽的技术文档和支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题: 设备过热。
    - 解决方案: 确保正确的散热措施,避免设备长时间满载运行。

    2. 问题: 开关频率不稳定。
    - 解决方案: 检查输入电压和负载条件,确保其符合设备要求。

    总结和推荐


    PM1206是一款高性能的交流固态开关,具备出色的电气特性和稳定性。其独特的设计使其在工业环境中具有极高的可靠性和竞争力。考虑到其广泛的应用范围和优秀的性能表现,我们强烈推荐此产品用于各种需要高可靠性的场合。IXYS Integrated Circuits提供的全面技术支持也增强了产品的市场吸引力。
    这篇文章详细介绍了PM1206 AC Power Switch的主要功能、技术参数、应用场景和维护建议。希望这些信息对您有所帮助。

PM1206参数

参数
输出类型 AC,过零
负载电压 -
输入电压 1.2V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 500mA
长*宽*高 9.65mm*6.35mm*3.3mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售

PM1206厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

PM1206数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS PM1206 PM1206数据手册

PM1206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.8477 ¥ 31.992
100+ $ 3.6515 ¥ 30.3607
200+ $ 3.3814 ¥ 28.1001
400+ $ 3.3655 ¥ 27.5597
库存: 90
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1599.6
直接购买
加入购物车
