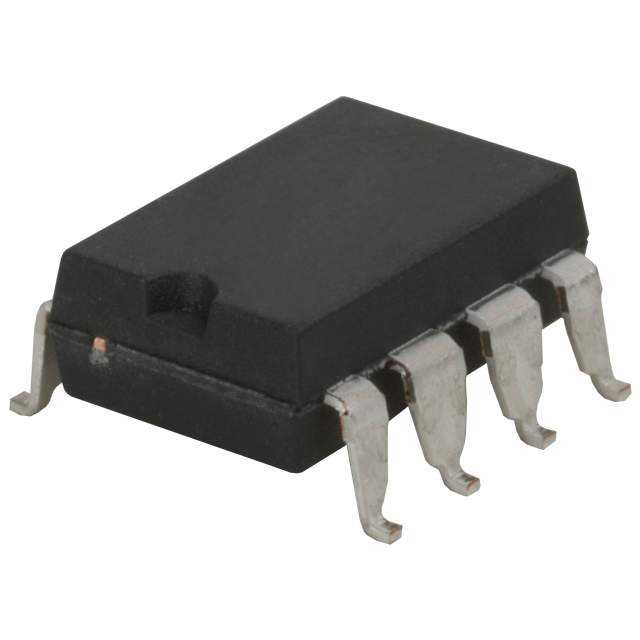

LBA110PTR

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 35Ω 0V~350V 120mA 1.2V(DC) 900mV(DC)~1.4V(DC) FP-8 贴片安装,黏合安装 9.652mm*6.35mm*2.159mm
供应商型号: ZT-LBA110PTR
供应商: 海外现货
标准整包数: 1
IXYS 固态继电器 LBA110PTR

LBA110PTR概述

    LBA110 Dual Pole OptoMOS® Relay 技术手册

    1. 产品简介


    LBA110 是由 IXYS Integrated Circuits Division 生产的一种双极光耦继电器,包含两个独立的固态继电器:一个单极常开(1-Form-A)继电器和一个单极常闭(1-Form-B)继电器。这些继电器的工作电压为350V,负载电流可达120mA,最大导通电阻为35Ω。LBA110 主要应用于电信、仪表、医疗设备及安全等领域。

    2. 技术参数


    以下是 LBA110 的主要技术规格和电气特性:
    | 参数 | 规格 |

    | 阻断电压 | 350 VP |
    | 负载电流 | 120 mArms / mADC |
    | 导通电阻(最大) | 35 Ω |
    | 工作温度 | -40°C 到 +85°C |
    | 存储温度 | -40°C 到 +125°C |
    | 绝缘电压(输入/输出)| 3750 Vrms |

    3. 产品特点和优势


    LBA110 具有以下几个显著的特点和优势:
    - 高隔离度:3750Vrms 输入/输出隔离电压。
    - 低功耗:与TTL/CMOS 兼容,驱动功率要求低。
    - 无火花:无需灭弧电路。
    - EMI/RFI 兼容性:不会产生电磁干扰。
    - 坚固耐用:可用于机器插入和波峰焊接。

    4. 应用案例和使用建议


    LBA110 广泛应用于多个领域,例如电信、仪表和医疗设备。在具体应用时,用户需注意以下几点:
    - 在电信领域,可应用于交换机、调制解调器和钩子开关。
    - 在医疗设备中,用于患者/设备隔离,以确保安全。
    - 在工业控制中,用于数据采集和电子开关。

    5. 兼容性和支持


    LBA110 支持多种封装形式,如DIP、表面贴装和扁平封装。同时,厂商提供了详细的应用指南和技术支持服务,确保用户能正确使用和维护该产品。

    6. 常见问题与解决方案


    以下是常见的几个问题及其解决方法:
    - Q: 如何正确识别继电器的状态?
    - A: 使用万用表测量输入和输出端的电压,确认是否导通。
    - Q: 继电器的驱动电流需要多少?
    - A: 根据手册,激活继电器所需的电流范围为0.4mA到2mA。
    - Q: 如何防止继电器过热?
    - A: 确保工作环境温度在-40°C到+85°C范围内,并进行适当的散热设计。

    7. 总结和推荐


    LBA110 双极光耦继电器凭借其卓越的隔离性能、低功耗和广泛的适用性,在多个领域展现出强大的竞争力。对于需要高可靠性和高性能继电器的应用,我们强烈推荐使用 LBA110。
    总结:
    LBA110 是一款高性能、高可靠性的双极光耦继电器,适用于多种复杂的应用场景。其出色的电气特性和广泛的应用领域使其在市场上具备强大的竞争优势。建议用户在选择和使用该产品时,仔细参考技术手册,确保其在各种应用环境中能够发挥最佳性能。

LBA110PTR参数

参数
负载电压 0V~350V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
最大导通电阻 35Ω
负载电流额定值 120mA
输出类型 AC,DC
长*宽*高 9.652mm*6.35mm*2.159mm
通用封装 FP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LBA110PTR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

LBA110PTR数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS LBA110PTR LBA110PTR数据手册

LBA110PTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
