OMA160

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 100Ω 0V~250V 50mA 1.2V(DC) 900mV(DC)~1.4V(DC) DIP-6 通孔安装 8.38mm*6.35mm*3.3mm
供应商型号: OMA160
供应商: Master
标准整包数: 3

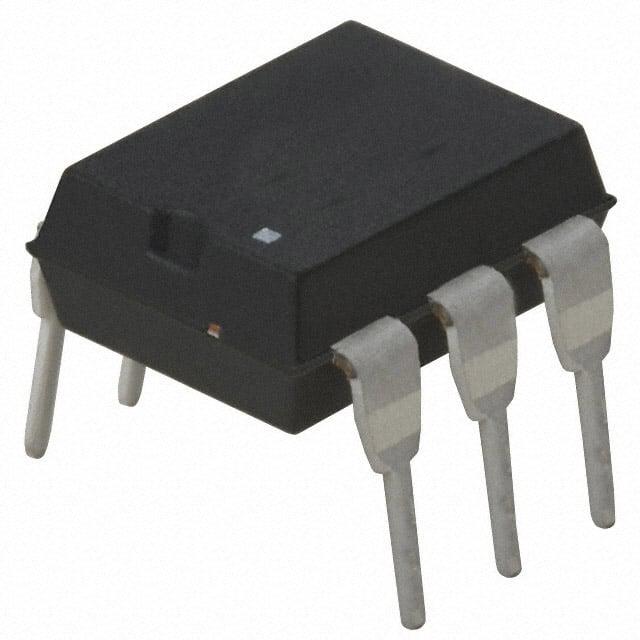

IXYS 固态继电器 OMA160

OMA160概述

    OMA160单极常开光控MOS继电器技术手册

    产品简介


    OMA160是一款由IXYS Integrated Circuits设计的高性能单极常开(1-Form-A)光控MOS继电器。它适用于多种应用场景,如电信、电信交换、拨号脉冲、医疗设备、工业控制等。该继电器采用6针DIP封装,亦有表面贴装版本可供选择。

    技术参数


    | 参数 | 评级 | 单位 |
    |
    | 阻断电压 | 250 | VP |
    | 负载电流(交流/直流) | 50 | mArms/mADC |
    | 负载电流(直流) | 80 | mADC |
    | 最大导通电阻 | 100 | Ω |
    | 最大关态泄漏电流 | 25 | nA |
    | 输入控制电流峰值 | 50 | mA |
    | 输入功率耗散 | 150 | mW |
    | 总功率耗散 | 800 | mW |
    | 隔离电压(输入到输出) | 3750 | Vrms |
    | 操作温度范围 | -40至+85 | °C |
    | 存储温度范围 | -40至+125 | °C |

    产品特点和优势


    - 快速切换时间:0.125毫秒
    - 低关态泄漏电流:25纳安
    - 高隔离电压:3750VRMS
    - 100%固态设计
    - 低驱动功率需求
    - 无电弧,无需消弧电路
    - 符合FCC和VDE标准
    - 无EMI/RFI生成
    - 小型6针封装
    - 具有UL 94 V-0阻燃等级

    应用案例和使用建议


    应用案例:
    - 电信交换:用于开关接线。
    - 电子开关:如拨号脉冲和电话机切换。
    - 医疗设备:用于患者与设备之间的隔离。
    - 仪器仪表:用于测量电能、水和气体。
    使用建议:
    - 在使用过程中注意负载电流不要超过最大值,以避免损坏。
    - 确保驱动电源符合要求,以保证快速可靠的开关性能。
    - 在高湿度环境下使用时,请确保遵循相应的湿度敏感度标准。

    兼容性和支持


    - 该产品具有广泛的兼容性,可以与其他常见的电子设备和组件配合使用。
    - IXYS Integrated Circuits提供全面的技术支持和维护服务,用户可以在其官方网站上查找更多详细信息和应用指南。

    常见问题与解决方案


    - 问题1:如何正确处理湿度敏感问题?
    - 解决方案:请严格按照IPC/JEDEC J-STD-020标准进行操作,并确保储存和运输过程中的湿度条件符合要求。
    - 问题2:如何避免静电放电(ESD)损坏?
    - 解决方案:所有操作都应遵循行业标准JESD-625,以减少ESD风险。
    - 问题3:焊接过程中应注意什么?
    - 解决方案:请根据焊接曲线设定合适的焊接温度和持续时间,避免过度加热导致损坏。

    总结和推荐


    OMA160光控MOS继电器以其快速的切换速度、低泄漏电流和高可靠性成为各种电子系统中理想的开关元件。其独特的设计和卓越的性能使其在市场上具有显著的竞争优势。综上所述,强烈推荐该产品用于需要高可靠性和低功耗的应用场合。
    总结:
    OMA160继电器在快切换速度、低泄漏电流及高隔离电压等方面表现出色,特别是在需要高可靠性开关的应用中表现出色。无论是电信、工业控制还是医疗设备,该产品都是理想的选择。IXYS Integrated Circuits提供了全面的支持和服务,确保用户能够充分利用该产品的优势。

OMA160参数

参数
开关功能 -
最大导通电阻 100Ω
负载电流额定值 50mA
输出类型 AC,DC
负载电压 0V~250V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
长*宽*高 8.38mm*6.35mm*3.3mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

OMA160厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

OMA160数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS OMA160 OMA160数据手册

OMA160封装设计

查看详情并下载
Symbol
Footprint
3D Model
