PLA190STR

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 22Ω 0V~400V 150mA 1.2V(DC) 900mV(DC)~1.4V(DC) 6-SMD 贴片安装,黏合安装 8.382mm*6.35mm*3.302mm
供应商型号: ZT-PLA190STR
供应商: 海外现货
标准整包数: 1

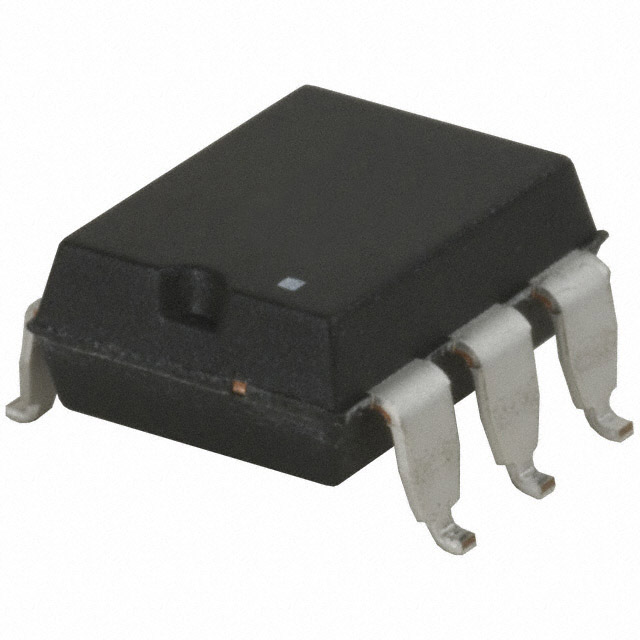

IXYS 固态继电器 PLA190STR

PLA190STR概述

    PLA190 单极常开光控 MOS 继电器技术手册

    1. 产品简介


    PLA190 是一款单极、常开型光控 MOS 继电器(OptoMOS® Relay),主要用于隔离输入和输出之间的电路。它通过光电耦合技术提供高达 5000Vrms 的隔离屏障。PLA190 广泛应用于电信、医疗设备、工业控制等领域,如电话机的开关电路、调制解调器的切换、各种仪表和传感器的信号隔离等。

    2. 技术参数


    - 额定参数:
    - 阻断电压:400V
    - 反向输入电压:5V
    - 输入控制电流:50mA(峰值1A)
    - 输入功率耗散:150mW
    - 总功率耗散:800mW
    - 隔离电压:5000Vrms
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 输出特性:
    - 连续负载电流(交流/直流配置):150mArms / mADC
    - 脉冲负载电流(t=10ms):±400mA
    - 导通电阻(交流/直流配置):22Ω
    - 断态泄漏电流:1μA
    - 切换速度:
    - 导通时间:1ms
    - 关断时间:0.5ms
    - 输出电容:25pF(IF=0mA, VL=50V, f=1mHz)

    3. 产品特点和优势


    PLA190 具备以下独特功能和优势:
    - 高可靠性:提供 5000Vrms 的输入/输出隔离,确保高度可靠的电气隔离。
    - 低驱动功耗:驱动所需的功率非常低,降低系统能耗。
    - 无火花设计:无需瞬态抑制电路即可实现无火花切换。
    - 符合标准:支持 FCC 和 VDE 标准,无电磁干扰(EMI/RFI)生成。
    - 小型封装:采用 6 引脚 DIP 或表面贴装封装,适合紧凑空间的应用。
    - 高阻燃等级:达到 UL 94 V-0 等级,安全可靠。

    4. 应用案例和使用建议


    PLA190 适用于多种应用场合,包括:
    - 电信设备:用于电信交换机中的 T/R 电路和调制解调器切换。
    - 仪器仪表:如电能表、水表、气表的数据采集。
    - 医疗设备:患者与设备间的电气隔离。
    - 工业控制:工厂自动化系统的开关和控制系统。
    使用建议:
    - 在高压应用中,确保电源满足器件的额定参数要求。
    - 使用过程中注意散热,避免过热。
    - 考虑到长时间工作的稳定性,可以增加辅助散热措施。

    5. 兼容性和支持


    PLA190 提供了多种封装选项,包括 DIP、SMD 和带卷包装。制造商提供相应的技术支持和文档,确保客户能够顺利集成该器件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下负载电流下降 | 确保良好的散热措施,避免器件过热。 |
    | 设备无法正常工作 | 检查输入电压和电流是否在规定范围内,确认所有连接正确。 |
    | 额定电压下频繁损坏 | 检查负载回路是否有异常,确保负载电流不超过器件的额定值。 |

    7. 总结和推荐


    PLA190 是一款高性能、高可靠性的光控 MOS 继电器,在多种工业和消费类应用中表现出色。其高隔离电压、低功耗和小巧封装使其成为许多场合的理想选择。尽管初期成本可能略高,但其卓越的性能和长期可靠性使它具有较高的性价比。因此,强烈推荐在需要电气隔离和高可靠性的应用中使用 PLA190。

PLA190STR参数

参数
负载电压 0V~400V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
最大导通电阻 22Ω
负载电流额定值 150mA
输出类型 AC,DC
长*宽*高 8.382mm*6.35mm*3.302mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PLA190STR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

PLA190STR数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS PLA190STR PLA190STR数据手册

PLA190STR封装设计

查看详情并下载
Symbol
Footprint
3D Model
