OAA160STR

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 100Ω 0V~250V 50mA 1.2V(DC) 900mV(DC)~1.4V(DC) 8-SMD 贴片安装,黏合安装 9.652mm*6.35mm*3.302mm
供应商型号: 849-OAA160STR
供应商: Mouser
标准整包数: 1

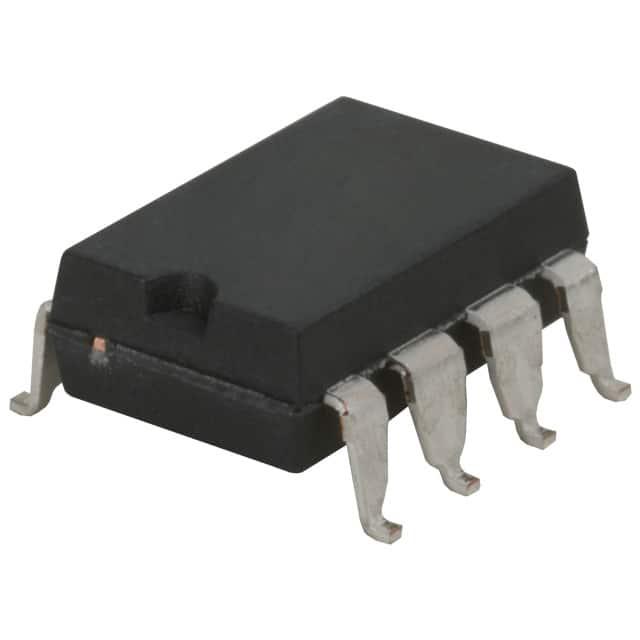

IXYS 固态继电器 OAA160STR

OAA160STR概述

    OAA160 光电光耦合器:概述与技术细节



    产品简介



    OAA160是一款光电光耦合器(OptoMOS® Relay),属于双常开单极开关。它具备高可靠性,可以实现快速切换(0.125毫秒),非常适合电信、仪表、医疗设备、工业控制等领域。它的主要功能是在需要隔离的电路中进行安全可靠的开关控制。


    技术参数



    - 负载电压:250V
    - 负载电流:50mA RMS / 50mA DC
    - 最大导通电阻:100Ω
    - 隔离电压(输入/输出):3750VRMS
    - 输入控制电流:50mA 峰值(10ms)
    - 开关速度:
    - 开关时间 (ton):0.125ms (IF=10mA)
    - 关断时间 (toff):0.125ms (IF=10mA)
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C


    产品特点和优势



    OAA160具有多种优势,使其在市场上极具竞争力:
    - 快切换速度:仅需0.125ms,满足高速信号处理需求。
    - 低漏电流:仅25nA,减少了功耗。
    - 高隔离度:3750VRMS,提供了优秀的电气隔离。
    - 小体积:采用8脚封装,适用于各种小型化应用。
    - 可靠材料:符合UL 94 V-0阻燃标准。


    应用案例和使用建议



    OAA160适合多种应用场景,例如:
    - 电信领域:用于交换机、拨号电路等。
    - 仪器仪表:如瓦时表、水表、气表等。
    - 医疗设备:用于患者/设备隔离。

    使用建议:
    - 在高湿度环境中使用时,需注意湿度对器件的影响。
    - 确保驱动电流和负载电流不超过额定值以避免损坏。


    兼容性和支持



    OAA160提供多种封装形式,如8脚DIP、平装包、表面贴装等。具体封装形式根据客户需求而定。
    - 认证:UL、CSA、EN/IEC 60950-1等。
    - 技术支持:提供详细的用户手册和技术支持服务。


    常见问题与解决方案



    - 问题1:负载电流超过额定值导致器件过热。
    - 解决方案:确保负载电流在额定范围内,不要超过最高负载电流。
    - 问题2:隔离电压不足导致器件失效。
    - 解决方案:检查电路设计,确保输入/输出间隔离电压满足3750VRMS的要求。


    总结和推荐



    OAA160 是一款高性能、多功能的光电光耦合器,特别适合需要高隔离度和快速切换的应用。其卓越的电气性能和多种封装选择使其成为电信、医疗、工业控制等领域的理想选择。强烈推荐给需要此类高性能电子元器件的设计者和制造商。

OAA160STR参数

参数
负载电压 0V~250V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
最大导通电阻 100Ω
负载电流额定值 50mA
输出类型 AC,DC
长*宽*高 9.652mm*6.35mm*3.302mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OAA160STR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

OAA160STR数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS OAA160STR OAA160STR数据手册

OAA160STR封装设计

查看详情并下载
Symbol
Footprint
3D Model
