MD7602A36

产品分类: LDO稳压器
产品描述: 55dB@1KHz 1.6μA 1A 3.3V 12V 40V SOT-89-3
供应商型号: MD7602A36 SOT89-3
供应商: 国内现货
标准整包数: 1000

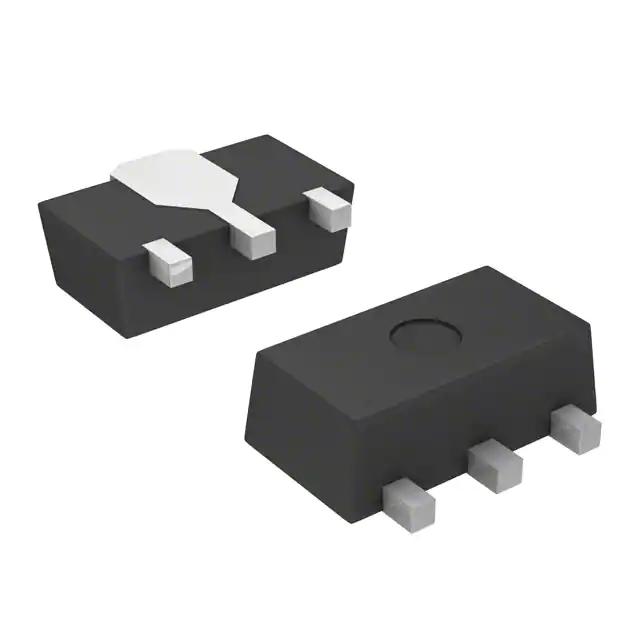

MD/上海明达微电子 LDO稳压器 MD7602A36

MD7602A36概述

    # MD7602系列低压差线性稳压器技术手册

    产品简介


    MD7602系列是一款高电压(最高可达40V)、低功耗的低压差线性稳压器(Low Dropout Regulator, LDO),采用CMOS工艺制造。它能够在消耗仅1.6微安的静态电流的情况下输出高达1安培的电流。MD7602系列包含参考电压发生器、误差放大器、电流折叠电路及相位补偿电路,以及一个驱动晶体管。
    主要特点
    - 超低静态电流:1.6微安
    - 最大输入电压:40伏
    - 高精度输出电压:±2%
    - 最大输出电流:1安培
    - 压差电压:10毫伏@输出电流为10毫安
    - 温度稳定性:±50 ppm/℃
    - ON/OFF逻辑控制:高电平有效
    - 保护电路:电流限制、折叠保护、热关断
    - 输出电容器:兼容低ESR陶瓷电容器
    应用领域
    - 智能穿戴设备
    - 长寿命电池供电设备
    - 便携式移动设备,如手机、相机等
    - 无线通信设备

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 | VOUT | VOUT(S)×0.98 | VOUT(S) | VOUT(S)×1.02 | V |
    | 压差电压 | VDROP | 4 | 8 | mV |
    | 负载调整率 | ΔVOUT2 | 20 | 80 | mV |
    | 温度稳定性 | ΔVOUT | ±50 | ppm/℃ |
    | 静态电流 | IIGND | 0.8 | 1.2 | 2 | μA |
    | 短路电流 | ISHORT | 95 | mA |
    | 输入电压 | VIN | 2.2 | 40 | V |
    | 最大输出电流 | IOUTMAX | 1 | A |
    | 电流限制 | ILIM | 1.8 | A |
    | 关断电流 | ISHUT | 0.01 | 0.1 | μA |

    产品特点和优势


    MD7602系列具有超低静态电流和高精度输出电压的特点,特别适用于需要长寿命和高精度供电的应用场合。同时,其高度集成的保护电路可以确保在极端条件下的稳定运行,使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    应用案例
    MD7602系列常用于智能穿戴设备、便携式移动设备及无线通信设备。例如,在智能手表中,该稳压器可以有效地管理电池的电源输出,确保设备长时间正常运行。
    使用建议
    1. 放置输入和输出电容器:尽可能靠近IC放置输入和输出电容器,以减少寄生效应。
    2. 注意电源阻抗:如果电源阻抗过高,可能会导致振荡。因此,确保正确安装输入电容器并选择合适的电容值。
    3. 关注操作条件:确保输入电压、输出电压和负载电流的操作条件不会超过IC的最大允许值,以防止芯片过热损坏。

    兼容性和支持


    MD7602系列具有多种封装选项(SOT-89-3、SOT-223、SOT-89-5、TO-252),可以满足不同的应用需求。厂商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题
    1. 如何连接输入和输出电容器?
    2. 如何避免振荡?
    解决方案
    1. 将输入和输出电容器尽量靠近IC放置。
    2. 确保正确安装输入电容器并选择合适的电容值,以降低电源阻抗。

    总结和推荐


    MD7602系列凭借其出色的低静态电流和高精度输出电压,非常适合用于各种高性能、低功耗的应用场景。其丰富的保护功能和良好的兼容性使其成为市场上的一款优质产品。综上所述,强烈推荐使用MD7602系列低压差线性稳压器。

MD7602A36参数

参数
线路调节 -
负载调节 -
最大输出电压 12V
输出类型 -
纹波抑制-PSRR 55dB@1KHz
Iq-静态电流 1.6μA
输出电流 1A
最小输入电压 -
最小输出电压 3.3V
稳压器数量 -
极性 -
最大压差@电流 -
最大输入电压 40V
通用封装 SOT-89-3

MD7602A36厂商介绍

MD公司是一家专注于研发和制造高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子设备:MD公司生产的电子设备以其高性能和可靠性而闻名,广泛应用于通信、工业自动化和消费电子市场。

2. 医疗设备:在医疗领域,MD公司提供了一系列创新的医疗设备,旨在提高诊断的准确性和治疗的效率。

3. 能源解决方案:MD公司开发的能源解决方案,包括可再生能源技术和节能产品,致力于推动可持续发展。

4. 软件与服务:MD公司还提供软件解决方案和相关服务,帮助客户优化业务流程和提高运营效率。

MD公司的优势在于:

- 创新技术:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的高标准和可靠性。
- 客户服务:提供卓越的客户服务,包括定制解决方案和售后支持。
- 全球网络:拥有广泛的全球分销网络,能够快速响应不同地区的需求。

MD公司以其卓越的产品和服务,赢得了全球客户的信任和支持。

MD7602A36数据手册

厂牌 PDF简要描述 下载
MD/上海明达微电子 LDO稳压器 MD/上海明达微电子 MD7602A36 MD7602A36数据手册

MD7602A36封装设计

查看详情并下载
Symbol
Footprint
3D Model
