IS25LP128F-JLLE-TR

产品分类: 闪存(Flash)
产品描述: 128Mb (16M x 8) 16 M x 8 2.3V 15mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O 8bit WSON-8 贴片安装,黏合安装 6mm*8mm*730μm
供应商型号: AV-S-ISNIS25LP128FJLL!A
供应商: Avnet
标准整包数: 4000

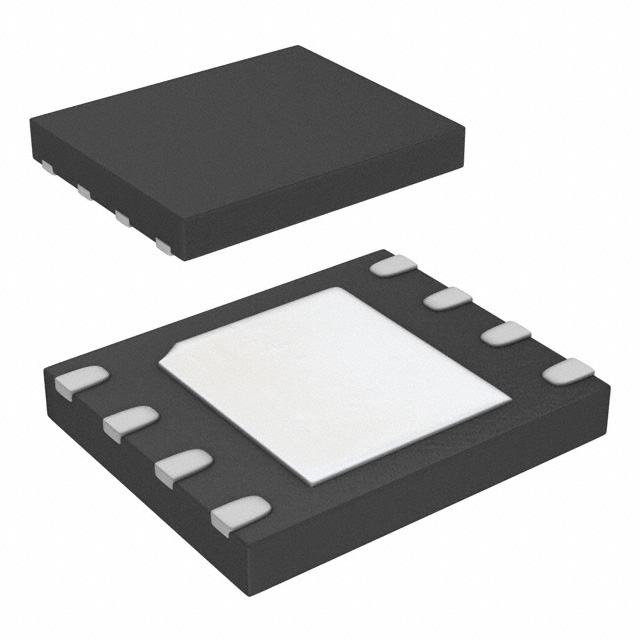

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP128F-JLLE-TR

IS25LP128F-JLLE-TR概述


    产品简介


    IS25LP128F 和 IS25WP128F 是由 Integrated Silicon Solution, Inc.(ISSI)推出的两款高性能串行闪存芯片,容量为 128Mb/16Mbyte。这两款芯片通过行业标准的多输入输出(Multi-I/O)SPI 和四输入输出快速模式(Quad I/O QPI)接口提供高数据传输速率,最高可达 166MHz 的快读模式,使其成为对存储速度和空间需求较高的嵌入式系统理想选择。这些产品广泛应用于网络通信、工业控制、消费电子、车载电子等领域。

    技术参数


    | 参数 | 值 |

    | 容量 | 128Mbit/16Mbyte |
    | 接口类型 | Multi-I/O SPI,Quad I/O QPI |
    | 最大时钟频率 | 166MHz |
    | 数据吞吐率 | 高达 664Mbps(166MHz × 4) |
    | 工作电压 | IS25LP:2.30V~3.60V
    IS25WP:1.65V~1.95V |
    | 工作温度范围 | 扩展:-40°C~+105°C
    A3级:-40°C~+125°C |
    | 擦写寿命 | >100,000 次 |
    | 数据保存时间 | >20 年 |

    产品特点和优势


    IS25LP128F 和 IS25WP128F 的显著特点包括:
    1. 高灵活性:支持多种 SPI 模式(标准、双、四),以及 DTR(双倍传输速率)命令。
    2. 高效架构:灵活的分区擦除(4KB、32KB、64KB)和页面编程(1~256 字节),适合多种应用场景。
    3. 低功耗设计:在深功耗模式下电流消耗仅为 1µA,大幅减少功耗。
    4. 先进的安全机制:包括硬件/软件写保护、区块保护、OTP 用户锁定位及 128 位唯一 ID。
    5. 卓越性能:166MHz 的快读模式使其比传统的 16 位并行闪存更高效,支持 XIP(Execute In Place)操作。
    这些特点使其在市场上具备极强的竞争力,尤其适用于对存储性能要求高的嵌入式系统。

    应用案例和使用建议


    应用案例
    1. 网络通信设备:用于路由器和交换机的配置存储,能够快速读取大量数据。
    2. 工业自动化:适合工业控制系统,支持长时间稳定运行和数据持久化。
    3. 汽车电子:如仪表盘和娱乐系统,满足车规级的高温环境要求。
    使用建议
    1. 在高负载场景下,优先使用 Quad I/O 模式以提升吞吐率。
    2. 为确保数据安全性,定期检查硬件写保护状态。
    3. 对于需要快速启动的应用场景,可考虑使用自动引导功能。

    兼容性和支持


    IS25LP128F 和 IS25WP128F 支持多种封装形式(如 SOIC、WSON 和 TFBGA),方便与不同类型的电路板集成。此外,ISSI 提供详尽的技术文档和在线技术支持,帮助用户快速部署和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 写保护导致无法编程 | 确认是否启用了硬件写保护,若启用则需禁用。 |
    | 设备无法进入 Quad I/O 模式 | 确保正确配置 SPI 引脚为 Quad 模式。 |
    | 数据吞吐率低于预期 | 检查时钟频率设置,确保达到目标速率。 |

    总结和推荐


    IS25LP128F 和 IS25WP128F 凭借其高速、灵活和安全的特点,是高性能串行闪存领域的优秀选择。其广泛的适用性和出色的可靠性使其非常适合嵌入式系统和高端应用。强烈推荐给对存储性能和稳定性有较高要求的客户。
    如果您的项目需要高效的存储解决方案,并且希望获得优异的性价比和全面的技术支持,那么这两款产品无疑是一个绝佳的选择。

IS25LP128F-JLLE-TR参数

参数
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 15mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 16 M x 8
长*宽*高 6mm*8mm*730μm
通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS25LP128F-JLLE-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP128F-JLLE-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP128F-JLLE-TR IS25LP128F-JLLE-TR数据手册

IS25LP128F-JLLE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
