IS25WP032D-JBLE

产品分类: 闪存(Flash)
产品描述: 32Mb (4M x 8) 1.65V 17mA 1.95V 133MHz DTR,QPI,SPI-Quad I/O SOIC-8 贴片安装
供应商型号: AV-S-IS25WP032D-JBLE
供应商: Avnet
标准整包数: 90

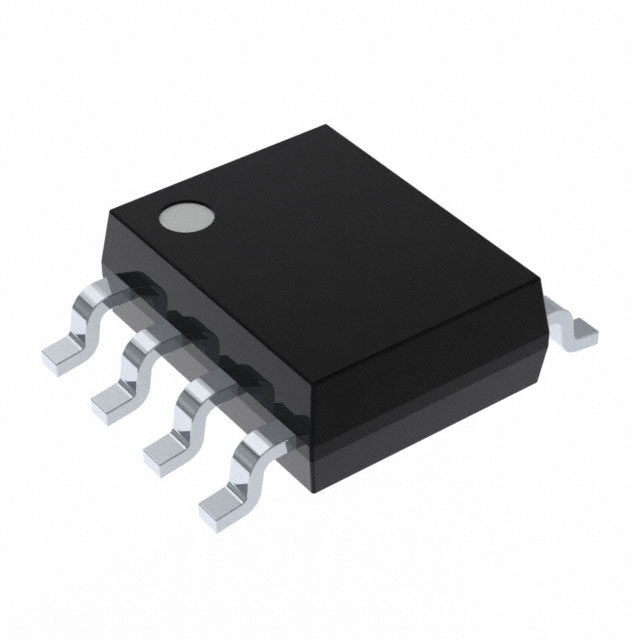

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25WP032D-JBLE

IS25WP032D-JBLE概述


    产品简介


    IS25LP032D 和 IS25WP032D 是由 Integrated Silicon Solution, Inc.(ISSI)开发的32兆比特(32Mb)串行闪存存储器。这些设备采用了先进的多输入输出(Multi I/O)SPI接口和四输入输出(Quad I/O)QPI DTR接口,适用于需要低功耗、高灵活性和高性能的应用。其主要功能包括支持标准SPI、快速双SPI、四SPI等多种接口模式,具有出色的读写速度和可靠性。

    技术参数


    - 存储容量:32Mbit / 4Mbyte
    - 接口类型:标准SPI、快速SPI、双SPI、双I/O、四SPI、四I/O、SPI DTR、双I/O DTR、四I/O DTR、QPI
    - 频率范围:
    - 正常读取:最高50MHz
    - 快速读取:最高133MHz
    - 等效QPI频率:高达532MHz
    - DTR频率:最高66MHz
    - 编程页大小:256字节
    - 擦除/编程周期:超过100,000次
    - 数据保留:超过20年
    - 电源电压:
    - IS25LP:2.30V至3.60V
    - IS25WP:1.65V至1.95V
    - 电源电流:
    - 活动读取:典型值4mA
    - 待机状态:典型值10μA
    - 深度电源关闭:典型值1μA
    - 温度等级:
    - 扩展级:-40°C 至 +105°C
    - 自动级(A3):-40°C 至 +125°C

    产品特点和优势


    IS25LP032D 和 IS25WP032D 的主要优势在于其高灵活性、低功耗和高速读写能力。其支持多种接口模式和频率,能够满足不同系统的需求。此外,设备内置了硬件和软件写保护机制,提供了较高的安全性和稳定性。独特的DTR(双传输速率)模式可以在较低的时钟频率下实现高效的数据传输,从而提升系统的整体性能。

    应用案例和使用建议


    这些闪存芯片广泛应用于嵌入式系统、网络设备、工业控制等领域。例如,在一个嵌入式系统中,可以通过配置为标准SPI模式或快速SPI模式来满足不同的通信需求。具体使用时,可以根据实际应用需求选择合适的接口模式。例如,在需要高速传输的应用中,可以使用四SPI模式或QPI模式以提高数据吞吐量。此外,对于需要较高可靠性的应用,建议定期进行数据校验和备份操作。

    兼容性和支持


    IS25LP032D 和 IS25WP032D 提供多种封装选项,包括8引脚SOIC、16引脚SOIC和多种无铅封装形式。这些封装均符合行业标准,便于集成到不同的电路板设计中。此外,ISSI还提供了详尽的技术文档和支持服务,确保用户能够顺利地将这些设备集成到他们的系统中。

    常见问题与解决方案


    1. 问:如何设置设备进入QPI模式?
    - 答:使用指令 `35h`(进入QPI模式)或 `F5h`(退出QPI模式)进行切换。具体操作参见数据手册中的相关章节。

    2. 问:如何解决数据传输错误?
    - 答:检查时钟频率是否符合要求,确认接线连接正确。如果问题持续存在,建议联系技术支持。
    3. 问:如何确保数据安全?
    - 答:使用软件和硬件写保护功能,通过设置安全区域锁定保护关键数据。

    总结和推荐


    总体而言,IS25LP032D 和 IS25WP032D 在技术上表现出色,具备高性能、高可靠性和广泛的兼容性。这些特点使其成为多种应用领域的理想选择。强烈推荐这些产品用于对性能和可靠性有较高要求的应用场景。

IS25WP032D-JBLE参数

参数
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 32Mb (4M x 8)
最大供电电流 17mA
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

IS25WP032D-JBLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25WP032D-JBLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25WP032D-JBLE IS25WP032D-JBLE数据手册

IS25WP032D-JBLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 1.065 ¥ 9.4254
450+ $ 0.889 ¥ 7.8674
810+ $ 0.6726 ¥ 5.9525
库存: 890
起订量: 180 增量: 90
交货地:
最小起订量为:90
合计: ¥ 848.28
