IS25LP128-JLLE

产品分类: 闪存(Flash)
产品描述: 128Mb (16M x 8) 2.3V 14mA 3.6V 133MHz QPI,SPI-Quad I/O SON 贴片安装
供应商型号: 870-25LP128JLLE
供应商: Mouser
标准整包数: 1

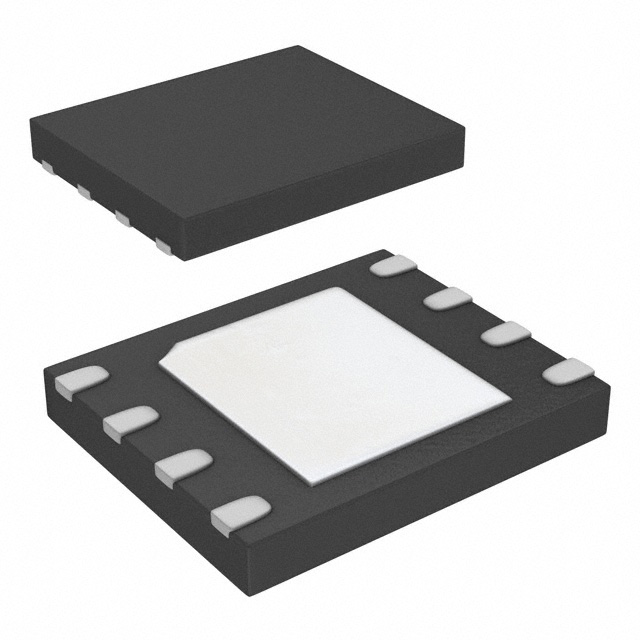

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP128-JLLE

IS25LP128-JLLE概述

    文章标题:高性能串行闪存IS25LP032/064/128技术手册解析

    产品简介


    IS25LP032/064/128是一款高性能的3V串行闪存存储器,专为低功耗和小尺寸需求设计。它具有标准串行接口(SPI),支持快速读取(最高可达133MHz)、双输入输出(Dual I/O)以及四输入输出(Quad I/O)模式。此外,该产品还支持DTR(双重传输速率)模式,最大可达66MHz,可实现更高的数据吞吐量。
    该系列产品提供多种存储容量选择:IS25LP128为128M-bit/16M-byte,IS25LP064为64M-bit/8M-byte,IS25LP032为32M-bit/4M-byte。主要面向对空间有限、低功耗需求高的嵌入式系统,如工业控制、通信设备及消费电子产品。

    技术参数


    以下为IS25LP032/064/128的技术规格概览:
    | 参数 | 描述 |

    | 存储容量 | IS25LP128:128M-bit,IS25LP064:64M-bit,IS25LP032:32M-bit |
    | 工作电压范围 | 2.3V~3.6V |
    | 时钟频率(标准SPI) | 最高50MHz,快速模式下可达133MHz |
    | 快速读取速度 | 等效QPI速度可达532MHz |
    | DTR模式频率 | 最大66MHz |
    | 数据保留时间 | 超过20年 |
    | 擦写寿命 | >100,000次擦写周期 |
    | 工作温度范围(扩展) | -40°C至+105°C |
    | 工作温度范围(工业级) | -40°C至+125°C |
    | 封装类型 | SOIC、VSOP、WSON、TFBGA等多种封装 |

    产品特点和优势


    1. 高速传输能力
    支持标准SPI、DTR模式及Quad I/O操作,极大提升数据吞吐量,特别适用于需要实时执行(XIP)的应用场景。
    2. 灵活架构
    支持页擦除(256字节/页)、扇区擦除(4KB、32KB、64KB)及芯片级擦除,适合各种复杂存储需求。
    3. 可靠性保障
    支持写保护、硬件复位及唯一设备ID等功能,确保数据安全性。
    4. 低功耗设计
    在深功耗模式下,电流消耗仅为5µA,满足低功耗应用场景需求。

    应用案例和使用建议


    应用场景:
    - 工业自动化:用于现场可编程逻辑控制器(PLC)的数据缓存。
    - 通信设备:适合作为路由器或交换机的非易失性存储器。
    - 消费电子:例如智能手表和便携式音频播放器的固件存储。
    使用建议:
    - 在使用DTR模式时,合理设置占空比以减少延迟。
    - 针对高温环境,优先选择工业级或扩展级温度范围的版本。
    - 建议在关键数据区域启用硬件写保护,防止意外修改。

    兼容性和支持


    IS25LP032/064/128支持行业标准封装和引脚配置,易于集成到现有系统中。ISSI公司提供全面的技术支持和长期供货保证,确保客户开发无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 深度休眠模式无法正常唤醒 | 检查VCC是否处于有效范围内,尝试复位 |
    | 写保护功能无效 | 确认WP#引脚是否正确连接 |
    | 数据传输不稳定 | 调整时钟频率并检查布线质量 |

    总结和推荐


    IS25LP032/064/128凭借其卓越的性能、灵活性和稳定性,成为现代嵌入式系统存储解决方案的理想选择。无论是从数据传输效率还是低功耗设计来看,该产品均表现出色。对于需要高效、可靠存储的应用场景,我们强烈推荐使用此款产品。
    推荐指数:★★★★★
    希望本文能帮助您深入了解IS25LP032/064/128的技术细节及其应用场景。如果您有任何疑问或需要进一步技术支持,请联系ISSI官方客服。

IS25LP128-JLLE参数

参数
数据总线宽度 -
接口类型 QPI,SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 14mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 -
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS25LP128-JLLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP128-JLLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP128-JLLE IS25LP128-JLLE数据手册

IS25LP128-JLLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
