IS25LP128F-JBLA3

产品分类: 闪存(Flash)
产品描述: 16MB 16 M x 8 2.3V 13.5mA 3.6V 166MHz DTR,QPI,SPI-Quad I/O 8bit SOIC-8 贴片安装 5.28mm(长度)*5.28mm(宽度)
供应商型号: AV-S-ISNIS25LP128FJBLA3
供应商: Avnet
标准整包数: 90

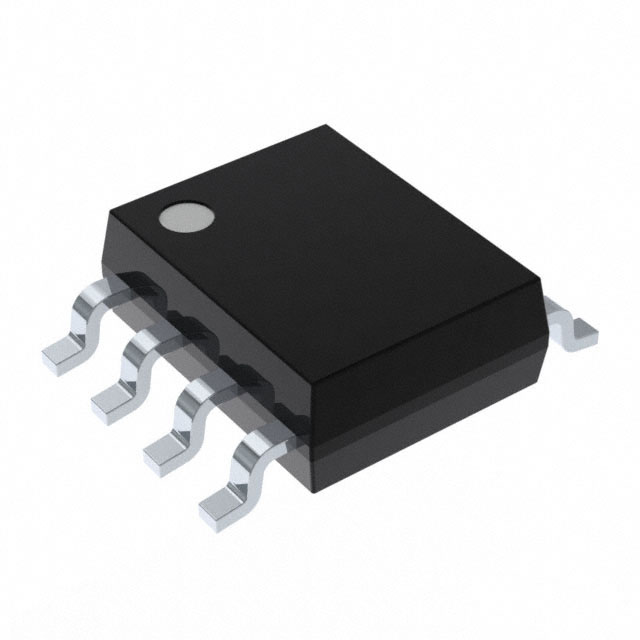

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP128F-JBLA3

IS25LP128F-JBLA3概述


    产品简介


    IS25LP128F 和 IS25WP128F 是由 Integrated Silicon Solution, Inc.(ISSI)设计的高容量串行闪存存储器。这两种产品均具有 128Mbit(16Mbyte)的存储容量,支持多输入/输出(Multi I/O)SPI 和四输入/输出(Quad I/O)快速指令(QPI)双倍传输速率(DTR)接口。它们专为需要有限空间、低引脚数量和低功耗的应用而设计。产品适用于各种系统,例如嵌入式系统、网络设备和工业自动化控制等领域。

    技术参数


    - 容量:128Mbit / 16Mbyte
    - 接口:标准 SPI、快速 SPI、双输入/输出(Dual I/O)、四输入/输出(Quad I/O)、四输入/输出快速指令(Quad I/O QPI)
    - 读取速度:
    - 正常读取:80 MHz
    - 快速读取:高达 166 MHz
    - 双倍传输速率读取:高达 80 MHz
    - 等效吞吐量:664 Mb/s
    - 电源电压范围:
    - IS25LP:2.30V 到 3.60V
    - IS25WP:1.65V 到 1.95V
    - 电流:
    - 活动读取电流:10 mA
    - 待机电流:8 μA
    - 深度功率下降电流:1 μA
    - 工作温度范围:
    - 扩展级:-40°C 至 +105°C
    - 自动级(A3):-40°C 至 +125°C
    - 数据保留时间:超过 20 年
    - 擦写次数:超过 100,000 次
    - 封装形式:
    - 16 引脚 SOIC 300mil(M)
    - 8 引脚 SOIC 208mil(B)
    - 8 接触超薄小外形无铅(WSON)6x5mm(K)
    - 8 接触超薄小外形无铅(WSON)8x6mm(L)
    - 24 球细间距球栅阵列(TFBGA)4x6 球(G)
    - 24 球细间距球栅阵列(TFBGA)5x5 球(H)
    - 芯片级封装(Call Factory)

    产品特点和优势


    IS25LP128F 和 IS25WP128F 的显著特点是其高灵活性和高性能。它们支持多种接口模式,允许用户根据具体需求选择最合适的读取方式。尤其是高达 166 MHz 的读取速度和 664 Mb/s 的等效吞吐量使得这些闪存非常适合需要高速读取的应用场景。此外,该系列产品具备可配置的驱动强度和选择性引脚配置,提供更高效的内存访问能力。
    此外,该系列产品还具有出色的可靠性和安全性。它们能够在极端环境下保持良好的数据保留能力,数据保留时间超过 20 年,并且具备超过 100,000 次的擦写循环次数。为了确保数据安全,这些闪存还提供了硬件和软件写保护功能,以及专用的安全区域和唯一的设备识别码。

    应用案例和使用建议


    IS25LP128F 和 IS25WP128F 主要应用于嵌入式系统、网络设备和工业自动化控制领域。这些应用需要高性能的闪存存储器来处理大量数据。通过利用这些产品的高速读取能力和多功能接口,系统可以在有限的空间内实现高效的数据处理和传输。
    为了充分利用这些产品的性能,建议用户:
    1. 根据具体的应用需求选择合适的电压范围。
    2. 使用 DTR 模式以实现更高的数据吞吐率。
    3. 在需要高可靠性应用中启用硬件和软件写保护功能,以保护重要数据的安全。
    4. 利用设备的唯一标识符进行身份验证和数据管理。

    兼容性和支持


    IS25LP128F 和 IS25WP128F 与许多其他电子元器件和设备兼容。它们采用标准的引脚布局和包装形式,能够轻松集成到现有系统中。厂商 ISSI 提供详细的技术文档和支持服务,帮助用户顺利部署和使用这些闪存存储器。用户可以通过访问 ISSI 的官方网站获取最新的产品手册和技术支持信息。

    常见问题与解决方案


    在使用 IS25LP128F 和 IS25WP128F 过程中,用户可能会遇到一些常见的问题,以下是一些典型问题及其解决方案:
    - 问题:无法正常读取数据。
    - 解决方案:检查 SPI 接口设置是否正确,并确保电源电压在规定的范围内。

    - 问题:设备响应缓慢。
    - 解决方案:尝试将频率调整至更高水平(如 166 MHz),并确保使用 DTR 模式以提高数据吞吐率。

    - 问题:数据丢失或损坏。
    - 解决方案:启用硬件和软件写保护功能,并定期备份重要数据。

    总结和推荐


    IS25LP128F 和 IS25WP128F 是目前市场上非常优秀的高容量串行闪存存储器产品。它们拥有高性能、灵活的架构和出色的安全性,特别适合需要高效数据处理的应用场合。对于需要高性能存储解决方案的用户来说,强烈推荐考虑使用 IS25LP128F 或 IS25WP128F。通过遵循上述的使用建议和注意事项,可以确保充分发挥这些产品的优势。

IS25LP128F-JBLA3参数

参数
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 16MB
最大供电电流 13.5mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 16 M x 8
长*宽*高 5.28mm(长度)*5.28mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

IS25LP128F-JBLA3厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP128F-JBLA3数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP128F-JBLA3 IS25LP128F-JBLA3数据手册

IS25LP128F-JBLA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
