IS25LP064A-JKLE

产品分类: 闪存(Flash)
产品描述: 64Mb (8M x 8) 8 M x 8 2.3V 14mA 3.6V 133MHz QPI,SPI-Quad I/O 8bit SON 贴片安装
供应商型号: AV-S-IS25LP064A-JKLE
供应商: Avnet
标准整包数: 570

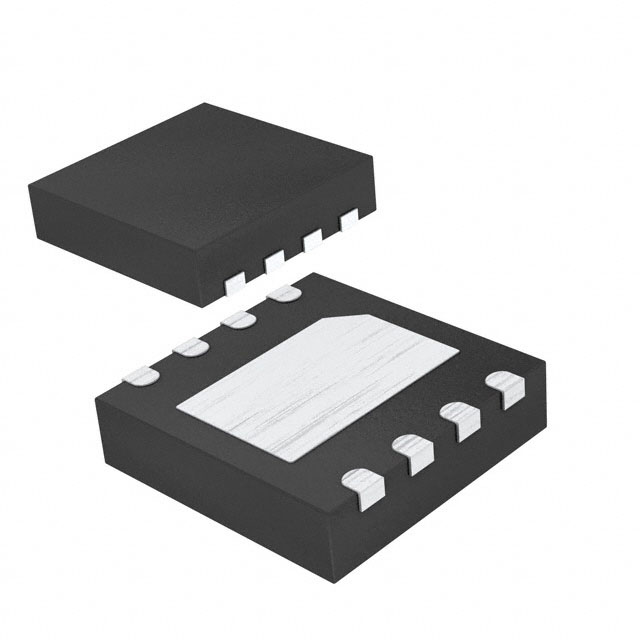

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP064A-JKLE

IS25LP064A-JKLE概述


    产品简介


    IS25LP064A 是一款64兆位(64Mb)的串行闪存芯片,专为需要有限空间、低引脚数和低功耗的应用而设计。该产品由Integrated Silicon Solution, Inc.(ISSI)生产,采用标准的多输入/输出(SPI)接口及四输入/输出(QPI)模式,最高时钟频率可达133MHz,具备高性能和高可靠性。IS25LP064A广泛应用于消费电子、工业控制、汽车电子、通信设备等领域。

    技术参数


    - 存储容量: 64兆位(64Mb) / 8兆字节(8Mbyte)
    - 编程页大小: 256字节
    - 支持的接口: 标准SPI、快速SPI、双输出、四输出、QPI等
    - 最大读取频率: 133MHz(Vcc=2.7V到3.6V)
    - 快读操作: 最高可达104MHz(Vcc=2.3V到3.6V)
    - QPI操作: 等效532MHz(133MHz x 4)
    - 擦除/编程周期: 超过100,000次
    - 数据保持时间: 超过20年
    - 工作电压: 单电源供电,2.3V至3.6V
    - 待机电流: 典型值10μA
    - 深度功率下降电流: 典型值5μA
    - 工作温度范围: 扩展级(-40°C至+105°C),自动级A3(-40°C至+125°C)

    产品特点和优势


    IS25LP064A 具备多项独特功能和优势,使其在市场中脱颖而出:
    - 行业标准接口: 支持标准SPI、快速SPI、双输入/输出和四输入/输出等多种接口,提供广泛的灵活性。
    - 高数据吞吐量: 最高达66MHz的双传输速率(DTR)功能,在较低的时钟频率下实现高速数据传输。
    - 低功耗: 支持单电源供电,待机电流低至10μA,深度功率下降电流低至5μA。
    - 高可靠性: 超过100,000次的擦除/编程周期和超过20年的数据保持时间。
    - 先进安全保护: 包括软件和硬件写保护,以及4x256字节的安全区域,保证数据的安全性。
    - 灵活的内存架构: 支持多种擦除和编程模式,提供高灵活性,适用于各种应用场景。

    应用案例和使用建议


    IS25LP064A 在多个应用领域展现出卓越性能,例如:
    - 消费电子: 用于存储设备的配置数据和固件更新。
    - 工业控制: 用于实时数据记录和控制系统的参数保存。
    - 汽车电子: 作为车载导航系统中的数据存储模块。
    使用建议:
    - 在嵌入式系统中,应根据具体应用需求选择合适的读取模式(如标准SPI、四输入/输出QPI等)以达到最佳性能。
    - 为确保数据安全,应启用硬件写保护功能,并定期备份重要数据。
    - 在系统设计时,应考虑散热措施,以确保芯片在高温环境下稳定运行。

    兼容性和支持


    IS25LP064A 支持多种封装形式,包括8引脚SOIC、8引脚USON、8引脚XSON、8引脚WSON、16引脚SOIC、24球TFBGA等。此外,制造商提供详细的技术支持和售后服务,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题: 如何启用硬件写保护?
    - 解决方案: 使用WRITE PROTECT指令将硬件写保护位设置为1,然后进行复位或重启。

    2. 问题: 如何查询设备状态?
    - 解决方案: 使用READ STATUS REGISTER指令读取状态寄存器,并检查特定标志位的状态。

    3. 问题: 如何进入QPI模式?
    - 解决方案: 发送ENTER QUAD PERIPHERAL INTERFACE指令(0x35)以进入QPI模式。

    总结和推荐


    IS25LP064A 是一款高性能、高可靠性的串行闪存芯片,具备多种独特功能和广泛的应用场景。无论是对于需要紧凑设计、低功耗和高数据传输速度的应用,还是对数据安全性有严格要求的场合,该产品都表现出色。我们强烈推荐IS25LP064A 作为嵌入式系统、工业控制和汽车电子领域的理想选择。

IS25LP064A-JKLE参数

参数
最大供电电流 14mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 8 M x 8
数据总线宽度 8bit
接口类型 QPI,SPI-Quad I/O
存储容量 64Mb (8M x 8)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS25LP064A-JKLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP064A-JKLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP064A-JKLE IS25LP064A-JKLE数据手册

IS25LP064A-JKLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
570+ $ 1.11 ¥ 9.8238
2850+ $ 1.023 ¥ 9.0533
6840+ $ 0.9875 ¥ 8.739
13680+ $ 0.9058 ¥ 8.016
库存: 2280
起订量: 570 增量: 570
交货地:
最小起订量为:570
合计: ¥ 5599.56
