IS25LP256D-RMLE-TR

产品分类: 闪存(Flash)
产品描述: 256Mb (32M x 8) 32 M x 8 2.3V 15mA 3.6V 133MHz Serial 8bit SOIC-16 贴片安装,黏合安装 10.31mm(长度)*7.49mm(宽度)
供应商型号: 870-IS25LP256DRMLETR
供应商: Mouser
标准整包数: 1

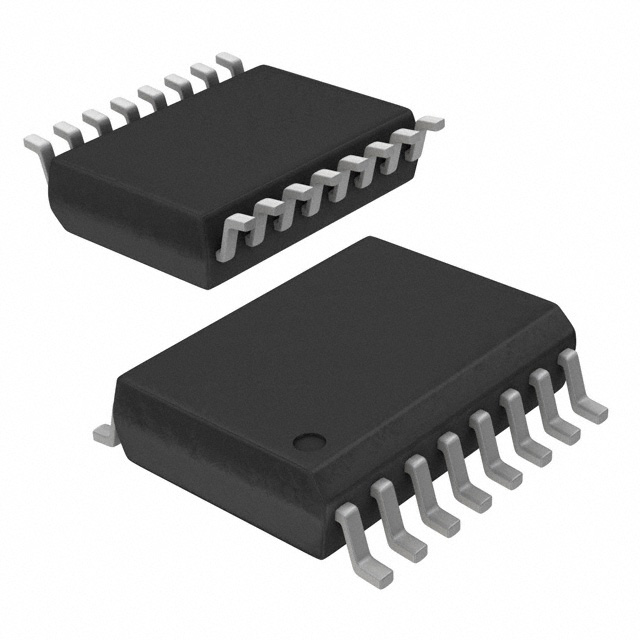

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP256D-RMLE-TR

IS25LP256D-RMLE-TR概述

    IS25LP256D/IS25WP256D 256Mb串行闪存技术手册

    产品简介


    IS25LP256D和IS25WP256D是集成硅解决方案公司(ISSI)推出的高性能串行闪存存储器。这些器件提供了灵活性和高效性的结合,适用于需要有限空间、低引脚数和低功耗的应用场景。产品主要功能包括标准SPI接口支持、快速读取模式、多输入输出(Multi-I/O)及四输入输出(Quad I/O)的Quad Peripheral Interface(QPI)协议,以及双传输速率(DTR)操作。它们广泛应用于嵌入式系统、汽车电子、工业控制等领域,特别适合于执行XIP(Execute In Place)操作的场合。

    技术参数


    - 容量:256Mb(32M字节)
    - 接口类型:支持标准SPI、快速SPI、双输入/输出SPI、四输入/输出SPI、QPI等
    - 时钟频率:
    - 标准读取模式:最高80MHz
    - 快速读取模式:最高166MHz(Vcc=2.7V~3.6V)
    - 或133MHz(Vcc=2.3V~3.6V或Vcc=1.65V~1.95V)
    - 双传输速率(DTR):最高80MHz
    - 电源电压范围:
    - IS25LP系列:2.30V至3.60V
    - IS25WP系列:1.65V至1.95V
    - 工作温度范围:
    - 扩展级:-40°C至+105°C
    - 自动等级(A3):-40°C至+125°C
    - 擦写次数:超过100,000次擦除/编程周期
    - 数据保留时间:超过20年

    产品特点和优势


    - 高灵活性与性能:支持多种SPI模式,可实现高效的数据传输。
    - 强大的安全机制:提供硬件和软件写保护、高级扇区/块保护、唯一设备标识符等多重保护措施。
    - 低功耗设计:在深功率下消耗仅为1μA,大大降低了系统的整体能耗。
    - 灵活的内存架构:可擦除扇区大小为4KB、32KB或64KB,并支持整个芯片的擦除。

    应用案例和使用建议


    典型应用包括嵌入式系统的固件存储、汽车导航系统的地图存储、工业自动化中的配置数据保存等。建议根据具体需求选择合适的擦除和编程策略以优化性能。例如,在频繁更新数据的情况下,可以选择较小的擦除单元来减少不必要的资源浪费。

    兼容性和支持


    此系列产品兼容主流的微控制器和处理器平台,能够轻松集成到现有设计中。ISSI提供全面的技术文档和支持服务,确保客户能快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求;确认所有连接正确 |
    | 数据读取速度慢 | 调整适当的时钟频率;启用DTR模式 |

    总结和推荐


    综上所述,IS25LP256D/IS25WP256D以其卓越的性能、可靠的安全特性和广泛的适用性成为了一款非常优秀的串行闪存解决方案。它不仅能满足当前市场需求,还具备面向未来的扩展能力。因此,对于寻求高效且安全存储解决方案的设计者来说,这是一个值得推荐的选择。

IS25LP256D-RMLE-TR参数

参数
接口类型 Serial
存储容量 256Mb (32M x 8)
最大供电电流 15mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 32 M x 8
数据总线宽度 8bit
长*宽*高 10.31mm(长度)*7.49mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS25LP256D-RMLE-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP256D-RMLE-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP256D-RMLE-TR IS25LP256D-RMLE-TR数据手册

IS25LP256D-RMLE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.899 ¥ 41.3966
10+ $ 4.257 ¥ 35.9716
25+ $ 4.0932 ¥ 34.5875
100+ $ 3.6504 ¥ 30.8459
250+ $ 3.6288 ¥ 30.6634
500+ $ 3.402 ¥ 28.7469
1000+ $ 3.0555 ¥ 25.819
库存: 1395
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.39
