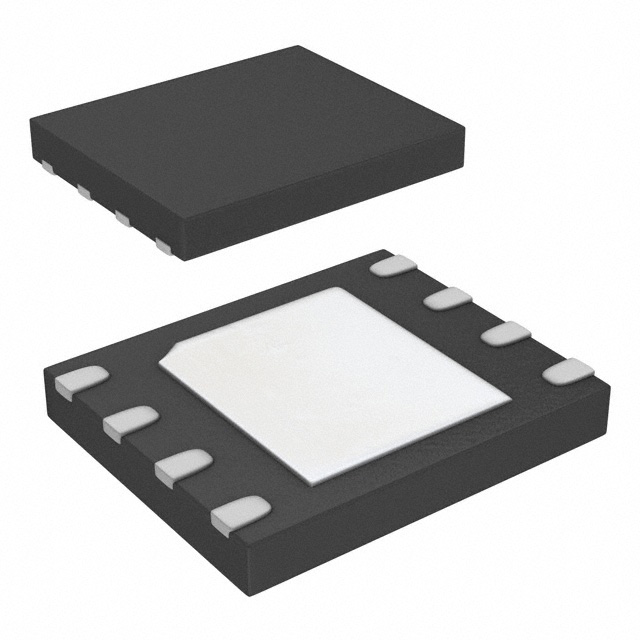

IS25WP064A-JLLE

产品分类: 闪存(Flash)
产品描述: 64Mb (8M x 8) 8 M x 8 1.65V 17mA 1.95V 133MHz DTR,QPI,SPI-Quad I/O 8bit WSON-8 贴片安装
供应商型号: 870-IS25WP064A-JLLE
供应商: Mouser
标准整包数: 1
INTEGRATED SILICON SOLUTION 闪存(Flash) IS25WP064A-JLLE

IS25WP064A-JLLE概述

    ISSI Quad SPI Flash产品技术手册解析

    1. 产品简介


    产品类型:ISSI推出的IS25LP (2.5/3V) 和 IS25WP/WJ (1.8V) 系列 Quad SPI(四线串行外围接口)存储器。
    主要功能:这些器件提供高速读取和写入功能,支持多种电压范围,并具备优异的耐温特性。
    应用领域:广泛应用于汽车、工业、医疗、通信、网络、智能电表、FPGA、数码相机、打印机、蓝牙、物联网等众多领域。此外,它们适用于代码影射、执行到位(XIP)和数据存储操作。

    2. 技术参数


    | 参数 | 描述 |

    | 密度 | 从 512Kb 到 2Gb |
    | 工作温度范围 | 达到 125°C |
    | 数据传输速率 | 单双四线模式下读取速度可达 166MHz,在 DTR/DDR 模式下可达 80MHz |
    | 闪存类型 | Quad SPI NOR Flash |
    | 操作电压 | 1.8V/2.5V/3V |
    | 软件写保护 | 支持 |
    | 硬件写保护 | 支持 |
    | 最大数据擦除次数 | 超过 100,000 次 |
    | 数据保存时间 | 超过 20 年 |

    3. 产品特点和优势


    - 高数据传输速率:最高可达到 166MHz 的单双四线模式,以及 80MHz 的 DTR/DDR 模式,实现高达 664Mbps(相当于 83MB/s)的数据吞吐量。
    - 双数据率模式:支持双数据率模式,使得数据传输速率提升一倍。
    - 先进的安全性保护:具备软件和硬件写保护功能,支持一次性编程(OTP)内存,每个设备有唯一的128位ID。
    - 多功能配置:支持选择性脉冲周期、可配置驱动强度和多种SPI模式。

    4. 应用案例和使用建议


    - 汽车仪表盘:适合作为汽车中的仪表盘显示系统的存储介质。
    - 娱乐控制台:用于娱乐控制台的信息存储。
    - 远程信息处理:适合用于远程信息处理模块的数据存储。
    - 安全系统(ADAS):能够满足高级驾驶辅助系统的严格要求。
    - 数字电视STB:适用于数字电视机顶盒的代码存储和执行。
    使用建议:
    - 在高温环境下使用时,确保器件的工作温度不超过125°C,以防止过热损坏。
    - 使用DTR/DDR模式提高数据传输效率,但需确保系统支持这一特性。
    - 针对关键数据存储,启用硬件写保护机制,以防意外数据更改。

    5. 兼容性和支持


    - 兼容性:支持标准的四线串行外围接口(Quad SPI),可以与各种兼容此接口的主机控制器或微处理器配合使用。
    - 技术支持:ISSI提供了长期的支持服务,支持热线电话为408-969-6600,技术支持邮箱为flash@issi.com。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动
    - 解决方案:检查电源电压是否正确;确保硬件写保护已禁用。
    - 问题:数据丢失
    - 解决方案:启用数据保留功能;确保正确的写入和擦除过程。

    7. 总结和推荐


    综上所述,ISSI 的 Quad SPI NOR Flash 提供了卓越的性能、可靠性和广泛的应用范围,特别是在需要高数据传输速率和严苛环境条件下的应用。凭借其先进的安全保护和多样的配置选项,这款产品无疑是存储解决方案的理想选择。因此,强烈推荐给那些寻求高性能存储解决方案的客户。

IS25WP064A-JLLE参数

参数
最小工作供电电压 1.65V
组织 8 M x 8
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 64Mb (8M x 8)
最大供电电流 17mA
最大时钟频率 133MHz
最大工作供电电压 1.95V
通用封装 WSON-8
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS25WP064A-JLLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25WP064A-JLLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25WP064A-JLLE IS25WP064A-JLLE数据手册

IS25WP064A-JLLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
