首页  >  产品百科  >  VMP-R560-1.0-U

VMP-R560-1.0-U

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 560mΩ ±1% 2W~3W ±20ppm/℃ 2010 贴片安装 5.08mm*2.54mm*550μm
供应商型号: 2105184
供应商: 海外现货
标准整包数: 10

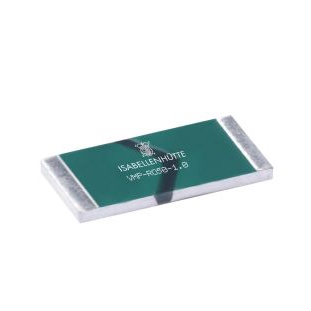

ISABELLENHUETTE 贴片电阻 VMP-R560-1.0-U

VMP-R560-1.0-U概述

    # ISA-PLAN® VMP 2010 系列精密电阻产品介绍

    产品简介


    ISA-PLAN® VMP 2010 系列精密电阻是一种专门为电力混合应用设计的电流传感器。该产品广泛应用于汽车控制系统的电源模块、频率转换器和开关模式电源供应等领域。VMP 2010 系列以其卓越的电气特性和可靠性在业内享有盛誉,是各种工业和消费电子产品不可或缺的重要组件。

    技术参数


    - 基本电气参数:
    - 阻值范围:0.005Ω 至 1Ω
    - 允许误差:±1%
    - 温度系数(20°C至60°C):<2 ppm/K
    - 工作环境:
    - 应用温度范围:-65°C 至 +170°C
    - 最大功率等级:110°C时为2W,70°C时为3W
    - 热阻:
    - 内部热阻(Rthi):<3K/W
    - 其他规格:
    - 介电耐压(AC/DC):200V
    - 感应电感:<2nH
    - 稳定性(额定功率下):2000小时后,80°C时<0.5%,110°C时<0.7%

    产品特点和优势


    VMP 2010 系列具有高脉冲功率承受能力和出色的长期稳定性,这些特性使得其在极端条件下依然能保持高性能。此外,它还符合AEC-Q200标准并满足RoHS 2011/65/EU环保要求。采用回流焊接和红外焊接工艺进行安装,进一步提升了产品的可靠性和制造效率。

    应用案例和使用建议


    VMP 2010 系列电阻已成功应用于多种场合,如汽车电源管理系统、工业自动化控制系统等。例如,在汽车电池管理系统的电流检测环节中,该电阻能够提供精确可靠的测量结果。为了充分发挥其性能,建议在安装时选择合适的焊接条件以确保良好的焊接质量。另外,考虑到其宽广的工作温度范围,合理规划电路布局和散热措施也是必要的。

    兼容性和支持


    VMP 2010 系列与其他标准电子元件具有良好兼容性,适用于广泛的PCB设计。制造商提供了详细的安装指南和技术支持服务,包括但不限于焊接参数推荐、电路设计建议等。购买后可以随时联系销售团队获取更多信息和支持。

    常见问题与解决方案


    - 问题一:如何处理焊接过程中的气泡?
    - 解答:确保正确选择焊接参数,并严格按照制造商推荐的焊接曲线执行。必要时可增加预热时间来减少气泡产生。

    - 问题二:长时间高温环境下使用是否会影响精度?
    - 解答:该系列产品经过严格的高温老化测试,即使在110°C条件下连续运行2000小时,其精度仍能保持在±0.7%以内。

    总结和推荐


    综上所述,ISA-PLAN® VMP 2010 系列精密电阻凭借其卓越的技术指标、广泛的应用领域以及可靠的产品品质,在众多应用场景中表现出色。其显著的优点使其成为电源管理和工业自动化系统中的理想选择。强烈推荐给需要高精度、高可靠性的设计工程师们。

VMP-R560-1.0-U参数

参数
电阻值 560mΩ
精度 ±1%
额定功率 2W~3W
温度系数 ±20ppm/℃
长*宽*高 5.08mm*2.54mm*550μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VMP-R560-1.0-U厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

VMP-R560-1.0-U数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE VMP-R560-1.0-U VMP-R560-1.0-U数据手册

VMP-R560-1.0-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.0364
3130+ ¥ 12.7485
6250+ ¥ 12.4755
库存: 9386
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 130.36
直接购买
加入购物车
