VMS-R033-1.0-U

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 33mΩ ±1% 4W ±20ppm/℃ 2512 贴片安装 6.35mm*3mm*500μm
供应商型号: 1930146
供应商: 海外现货
标准整包数: 10

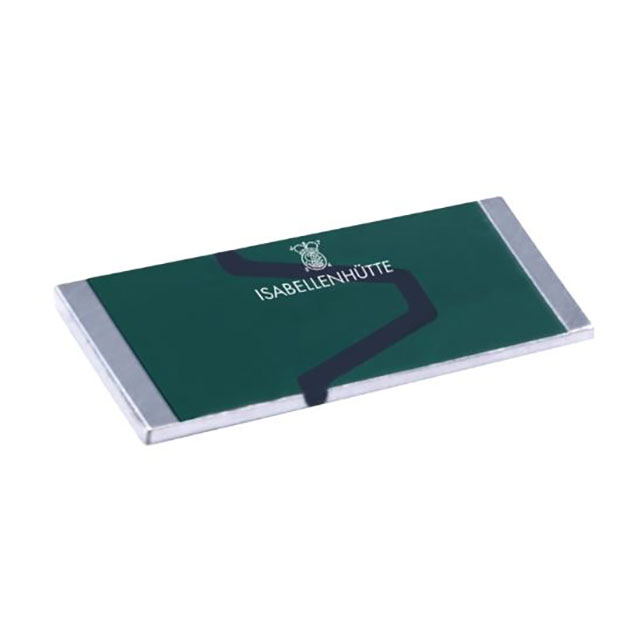

ISABELLENHUETTE 贴片电阻 VMS-R033-1.0-U

VMS-R033-1.0-U概述

    # ISA-PLAN® VMS 2512 精密电阻技术手册

    产品简介


    ISA-PLAN® VMS 2512 是一款由 Isabellenhütte Heusler GmbH & Co. KG 生产的精密电阻器,适用于多种应用场合。这款电阻器主要应用于汽车控制系统的电力混合应用,如功率模块、频率转换器和开关模式电源供应。VMS 2512 的标准尺寸为 2512,能够承受高达 95°C 条件下的 3W 功率,保证了稳定的电流输出能力,最大可达 25A(5毫欧姆)。

    技术参数


    基本技术规格
    - 电阻值范围: 0.005Ω 至 1Ω
    - 容差: ±1%、±2%、±5%
    - 温度系数(20-60°C): <2ppm/K
    - 适用温度范围: -65°C 至 +170°C
    - 额定功率:
    - 在 95°C 时: 3W
    - 在 70°C 时: 4W
    - 内部热阻: <2K/W
    - 耐压值: AC/DC 200V
    - 电感量: <3nH
    温度依赖特性
    - 电阻温度系数典型值为 -0.2%/°C 至 0.2%/°C
    - 电压降容曲线在 95°C 时,电阻变化小于 0.7%
    结构特性
    - 尺寸: 6.35mm × 3.05mm × 0.4mm
    - 焊盘设计: 7.5mm × 3.6mm × 1.55mm(适用于低阻值)

    产品特点和优势


    VMS 2512 具有以下特点和优势:
    - 高脉冲功率: 适合高脉冲电流的应用场合。
    - 长期稳定性: 在长时间工作条件下表现出色的稳定性。
    - 兼容性: 支持回流焊和红外焊接工艺。
    - 认证: 满足 AEC-Q200 和 RoHS 2011/65/EU 标准,符合严格的汽车和环保要求。
    - 高精度: 高达 ±1% 的容差确保高精度的电阻输出。

    应用案例和使用建议


    VMS 2512 广泛应用于汽车电子系统中的功率模块、频率转换器和开关电源供应系统。例如,在混合动力车辆中,这些组件需要具备高稳定性和精确的电流控制。建议使用该产品时,根据具体应用场景选择合适的封装形式和焊接工艺,以保证最佳性能。

    兼容性和支持


    - 兼容性: 该产品可与标准的 2512 封装其他元件无缝集成。
    - 支持: Isabellenhütte 提供详细的技术支持,包括安装指导和售后服务,以确保客户能够在不同应用环境中充分发挥其性能优势。

    常见问题与解决方案


    问题1:如何确保 VMS 2512 在高温条件下的稳定运行?
    解决方案:选择适合的应用温度范围,并根据温度系数调整电阻值。同时,保持良好的散热设计,以降低内部温升。
    问题2:如何处理脉冲负载下的瞬时高压?
    解决方案:在设计时考虑增加电路保护措施,如过压保护二极管,以防止过高的瞬态电压冲击。

    总结和推荐


    总体来说,ISA-PLAN® VMS 2512 是一款性能优异且可靠性高的精密电阻器。它具有出色的长期稳定性和广泛的适用范围,特别适用于汽车电子控制系统和其他高要求的应用环境。对于追求高性能和可靠性的应用,我们强烈推荐选用 VMS 2512。
    请注意,具体应用时还需参考详细的产品规格和技术文档,并遵循制造商的建议进行正确的操作和安装。

VMS-R033-1.0-U参数

参数
电阻值 33mΩ
精度 ±1%
额定功率 4W
温度系数 ±20ppm/℃
长*宽*高 6.35mm*3mm*500μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VMS-R033-1.0-U厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。
