CMK-R033-1.0

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 33mΩ ±1% 1W ±50ppm/℃ 1206 贴片安装 3.05mm*1.52mm*550μm
供应商型号: 11M-CMK-R033-1.0
供应商: 云汉优选
标准整包数: 1

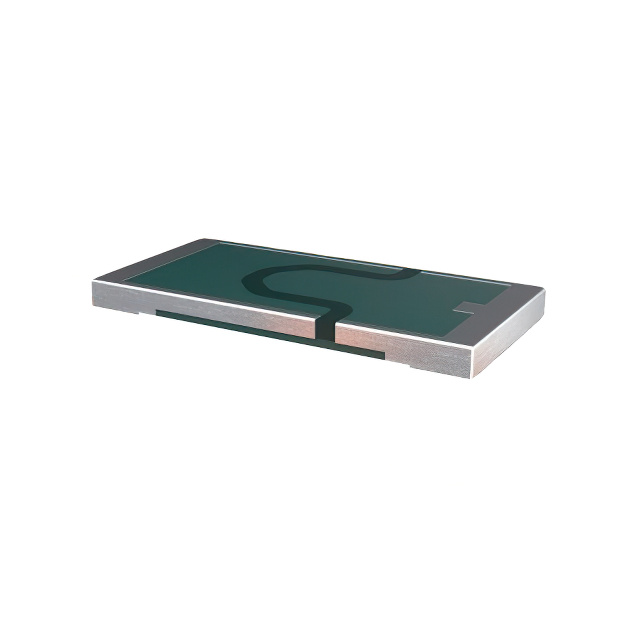

ISABELLENHUETTE 贴片电阻 CMK-R033-1.0

CMK-R033-1.0概述

    ISA-PLAN® Precision Resistors: CMK Series

    1. 产品简介


    ISA-PLAN®的CMK系列电阻是一种精密电阻器,适用于多种关键应用领域。这类电阻器主要用于功率混合应用的电流传感器、汽车市场控制系统、电源模块、频率转换器、开关模式电源供应器以及LED照明系统驱动器。CMK系列具有出色的性能和稳定性,特别适合在高要求的环境中使用。

    2. 技术参数


    CMK系列电阻的技术参数如下:
    - 电阻值:10mΩ 至 100mΩ
    - 容差:±1% 或 ±5%
    - 温度系数(20-60°C):<50 ppm/K
    - 工作温度范围:-65°C 至 +170°C
    - 额定功率:70°C时为1.25W,130°C时为0.5W
    - 内部热阻(Rthi):<80 K/W
    - 介电耐压:200 VAC/DC
    - 电感:<3 nH
    - 长期稳定性偏差:130°C下2000小时后<1.0%

    3. 产品特点和优势


    CMK系列电阻具备以下特点和优势:
    - 高功率额定值:在70°C时达到1.25W,在高负载环境下表现出色。
    - 良好长期稳定性:经过长时间高温测试,确保其在各种环境下的可靠性和稳定性。
    - 快速响应时间:能够迅速响应电流变化,适用于高频应用。
    - 符合标准:通过AEC-Q200认证,并符合RoHS 2011/65/EU环保要求。

    4. 应用案例和使用建议


    CMK系列电阻广泛应用于汽车控制系统的电源模块和频率转换器中。对于需要稳定电流输出的应用场合,如LED照明系统,CMK系列电阻可确保良好的电流控制性能。为了优化使用效果,建议:
    - 确保使用正确的焊接工艺(回流焊或红外焊接),以获得最佳焊接效果。
    - 注意工作环境的温度变化,合理规划散热措施,确保电阻在适宜的工作温度范围内运行。

    5. 兼容性和支持


    CMK系列电阻与常见的焊接工艺和大多数电子设备具有良好的兼容性。厂商提供全面的支持服务,包括详细的使用说明和技术咨询。客户可以通过官方网站或指定渠道获取最新的技术支持信息。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接温度曲线是否正确设置,确保焊接温度达到峰值并维持适当的时间。必要时可以重新进行焊接操作。

    - 问题二:电阻在高负载情况下表现不稳定。
    - 解决方案:确认工作环境温度在额定范围内,如温度过高应采取适当的散热措施。如果温度正常则可能需要检查其他相关电路组件是否存在问题。

    7. 总结和推荐


    总体而言,ISA-PLAN® CMK系列电阻以其卓越的性能和可靠性在工业界享有盛誉。它不仅满足了严格的行业标准,还提供了优秀的电流控制能力和长期稳定性。对于寻求高性能精密电阻的应用场合,CMK系列电阻是一个值得推荐的选择。

CMK-R033-1.0参数

参数
电阻值 33mΩ
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 3.05mm*1.52mm*550μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

CMK-R033-1.0厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

CMK-R033-1.0数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE CMK-R033-1.0 CMK-R033-1.0数据手册

CMK-R033-1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2327
10+ ¥ 1.1012
30+ ¥ 0.97
100+ ¥ 0.88
500+ ¥ 0.74
库存: 2000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 1.23
直接购买
加入购物车
