VMS-R330-1.0-U

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 330mΩ ±1% 4W ±20ppm/℃ 2512 贴片安装 6.35mm*3.05mm*550μm
供应商型号: 4423-VMS-R330-1.0-UCT-ND
供应商: Digi-Key
标准整包数: 1
ISABELLENHUETTE 贴片电阻 VMS-R330-1.0-U

VMS-R330-1.0-U概述


    产品简介

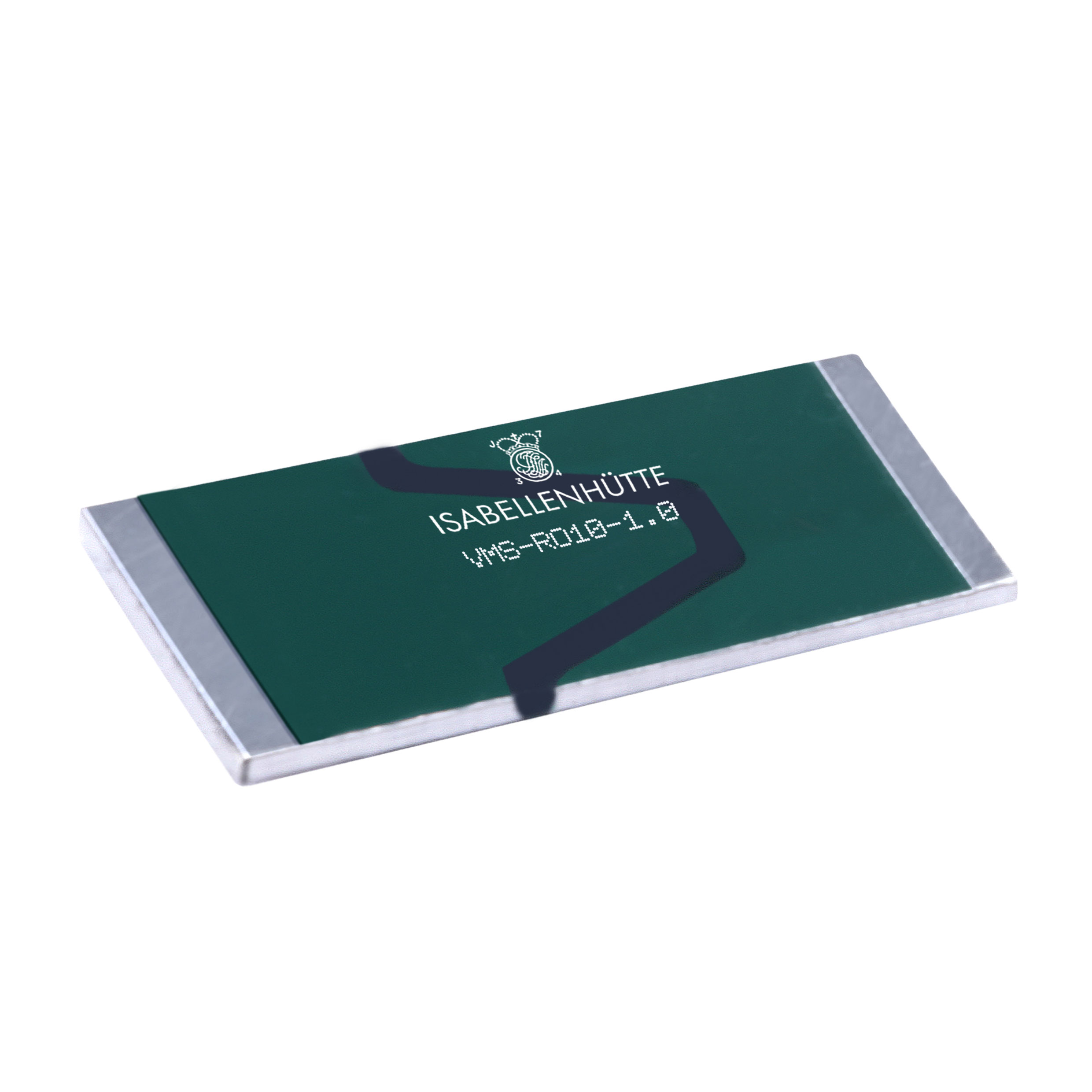

    ISA-PLAN® VMS 系列精密电阻
    ISA-PLAN® VMS系列精密电阻是适用于多种电子设备和系统的高精度电流检测解决方案。其主要应用于汽车控制系统的功率混合应用中,可用于电源模块、频率转换器和开关模式电源供应。该系列产品以其出色的长期稳定性和可靠性著称,广泛应用于各种工业和汽车电子领域。

    技术参数


    - 基本参数:
    - 阻值范围:0.005Ω 至 1Ω
    - 允许偏差:±1%
    - 温度系数(20-60°C):< 2ppm/K
    - 工作温度范围:-65°C 至 +170°C
    - 功率等级:
    - 在 95°C 条件下功率为 3W
    - 在 70°C 条件下功率为 4W
    - 其他特性:
    - 内部热阻:< 2K/W
    - 击穿电压:AC/DC 200V
    - 电感:< 3nH
    - 稳定性(在额定功率条件下):2000 小时后偏差 < 0.5%(终端温度 65°C),< 0.7%(终端温度 95°C)

    产品特点和优势


    ISA-PLAN® VMS 系列精密电阻具有以下特点和优势:
    - 高精度和稳定性: 这些电阻能够在广泛的温度范围内保持高精度,适合在苛刻环境中使用。
    - 高脉冲功率处理能力: 该系列能够承受高瞬态功率负载,适用于高频和高速电路。
    - 优良的焊接性能: 支持回流焊和红外线焊接工艺,简化装配过程。
    - AEC-Q200 认证: 符合严格的汽车电子标准,确保高可靠性和耐用性。

    应用案例和使用建议


    应用案例
    ISA-PLAN® VMS 系列电阻常用于以下场合:
    - 汽车控制系统中的电流检测和测量
    - 电源模块中的负载均衡和过载保护
    - 频率转换器中的电流监控
    使用建议
    为了充分利用这些电阻的特性,在设计电路时应考虑以下几点:
    - 确保阻值选择符合所需的应用条件。
    - 注意工作环境的温度变化,特别是在极端温度下的性能稳定性。
    - 在装配过程中采用适当的焊接工艺,以保证良好的焊接质量和耐久性。

    兼容性和支持


    ISA-PLAN® VMS 系列精密电阻具有良好的兼容性,可以与市场上大多数主流电子设备和系统无缝集成。此外,制造商提供了详尽的技术支持文档和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题一: 阻值测量不准确
    - 解决方案: 确保在适当的环境温度下进行测量,并使用高精度的测试仪器。

    - 问题二: 电阻过热
    - 解决方案: 确保电路设计中考虑到足够的散热措施,避免电阻长时间工作在高功率状态。
    - 问题三: 焊接不良
    - 解决方案: 严格按照推荐的焊接工艺操作,确保焊接质量和连接可靠性。

    总结和推荐


    ISA-PLAN® VMS 系列精密电阻凭借其高精度、稳定的温度特性和出色的长期性能,在汽车和工业电子领域表现出色。通过严格的质量控制和全面的技术支持,该系列产品为用户提供了可靠的解决方案。因此,强烈推荐在需要高精度和高可靠性电流检测的应用中使用 ISA-PLAN® VMS 系列电阻。

VMS-R330-1.0-U参数

参数
电阻值 330mΩ
精度 ±1%
额定功率 4W
温度系数 ±20ppm/℃
长*宽*高 6.35mm*3.05mm*550μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

VMS-R330-1.0-U厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

VMS-R330-1.0-U数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE VMS-R330-1.0-U VMS-R330-1.0-U数据手册

VMS-R330-1.0-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.771 ¥ 14.965
5+ $ 1.5663 ¥ 13.2352
10+ $ 1.3997 ¥ 11.8273
25+ $ 1.3146 ¥ 11.1082
50+ $ 1.2104 ¥ 10.1291
100+ $ 1.1595 ¥ 9.7035
500+ $ 1.0572 ¥ 8.8476
1000+ $ 1.0192 ¥ 8.5292
库存: 9911
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.96
