TLE49613MXTSA1

产品分类: 固态继电器
产品描述:
供应商型号: 3703602
供应商: 海外现货
标准整包数: 1

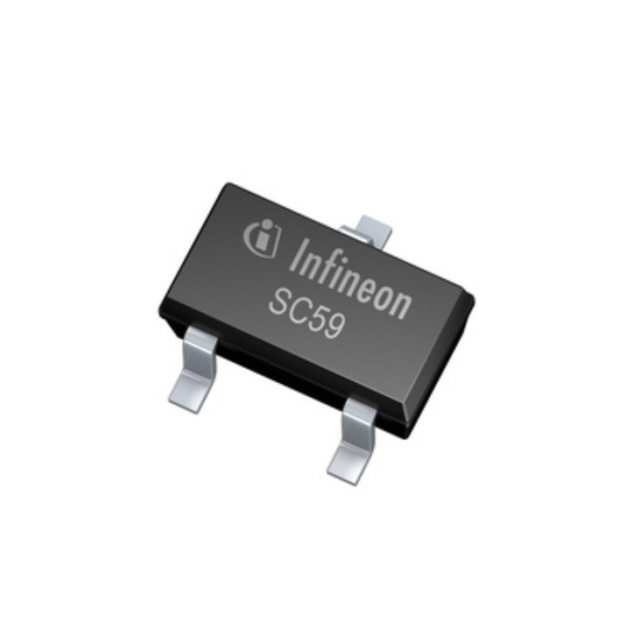

INFINEON TECHNOLOGIES 固态继电器 TLE49613MXTSA1

TLE49613MXTSA1概述

    # TLE4961-3M Bipolar Hall Latch Technical Manual

    1. 产品简介


    1.1 基本介绍
    TLE4961-3M 是一款专为高精度应用设计的双极霍尔锁存器,它特别适合于需要高精度霍尔锁存器的汽车和工业应用。该器件能够在广泛的供电电压范围内(3.0 V 至 32 V)工作,具有过压保护能力,最高可达 42 V,无需外部电阻。其卓越的温度稳定性确保了可靠的性能范围,从 -40°C 到 170°C。
    1.2

    技术参数


    - 工作电压: 3.0 V 至 32 V
    - 反向极性保护: -18 V
    - 过压保护能力: 高达 42 V(无外部电阻)
    - 输出过电流和过温保护
    - 主动误差补偿
    - 磁阈值的高稳定性
    - 低抖动(典型值 0.35 µs)
    - ESD 性能高
    - 封装: 小型表面贴装 (SMD) 封装 PG-SOT23-3-15
    1.3 应用领域
    TLE4961-3M 主要应用于汽车和工业领域,例如用于指数计数应用的齿轮轮盘(如电动窗户提升机和车窗关闭)。它特别适合那些要求高精度和高稳定性的场合。
    1.4 产品验证
    TLE4961-3M 通过了汽车级应用的认证,符合 AEC-Q100 标准。
    2. 技术参数详解
    2.1 应用电路
    应用电路示例中展示了两种配置方式:一种带有外部电阻(图 7),另一种不带外部电阻(图 8)。电路中的电容 CDD 通常设置为 47 nF。
    2.2 绝对最大额定值
    - 供电电压: -18 V 至 32 V(可承受 42 V 暂时过压,无需外部电阻)
    - 输出电压: -0.5 V 至 32 V
    - 反向输出电流: -70 mA 至 0 mA
    - 结温: -40°C 至 155°C(短期极限值)
    - 存储温度: -40°C 至 150°C
    - 热阻: 结到环境(RthJA)= 300 K/W;结到引脚(RthJL)= 100 K/W
    2.3 工作范围
    - 供电电压范围: 3.0 V 至 32 V
    - 磁感应强度: 最大测试磁场为 600 mT
    - 环境温度: -40°C 至 170°C
    2.4 电气和磁学特性
    - 开启磁通量: BOP = 7.5 mT
    - 释放磁通量: BRP = -7.5 mT
    - 磁滞: BHys = BOP - BRP
    - 启动行为: 在磁场强度 B 超过 BOP 或低于 BRP 时,输出会相应切换
    2.5 电磁兼容性
    电磁兼容性测试显示该器件能够在典型的车载环境中保持稳定运行。

    3. 产品特点和优势


    3.1 独特功能
    - 高可靠性: 通过 AEC-Q100 认证
    - 宽温度范围: -40°C 至 170°C
    - 低抖动: 典型值 0.35 µs
    - 高 ESD 性能: 能够承受高达 4000 V 的 ESD 放电
    - 小型化封装: PG-SOT23-3-15
    3.2 市场竞争力
    TLE4961-3M 以其高精度、宽工作温度范围和低抖动特性,在汽车和工业市场中占据显著地位。其独特的设计使其适用于各种需要精确测量的应用场景。

    4. 应用案例和使用建议


    4.1 应用实例
    TLE4961-3M 适用于需要高精度霍尔传感器的多种场合,例如自动门开关系统、电动汽车充电接口检测等。对于这类应用,正确的电源和负载设计是关键。
    4.2 使用建议
    - 确保外部电阻(RQ)的阻值与输入电压匹配,以限制电流不超过 25 mA。
    - 在高压环境下使用时,应添加 TVS 二极管以保护设备免受瞬态电压的影响。

    5. 兼容性和支持


    5.1 兼容性
    TLE4961-3M 可与多种其他电子元件和设备兼容,尤其是其他同类用途的传感器和控制器。用户手册提供了详细的连接指导,以确保正确安装和使用。
    5.2 厂商支持
    制造商提供详尽的技术支持,包括产品培训、现场技术支持和长期保修服务,确保用户能够充分利用这一高性能霍尔锁存器的优势。

    6. 常见问题与解决方案


    6.1 问题与解答
    - 问: 如何选择合适的外部电阻(RQ)?
    - 答: 选择合适的 RQ 阻值以匹配输入电压,限制电流不超过 25 mA。计算公式为 IQ = VS / RQ。

    - 问: 设备在高温环境下的表现如何?
    - 答: 设备经过高温稳定性测试,可在 -40°C 至 170°C 范围内正常工作。在极端高温环境下,可以采用额外的散热措施来维持正常性能。

    7. 总结和推荐


    7.1 综合评估
    TLE4961-3M 是一款高度可靠且性能卓越的霍尔锁存器,适用于汽车和工业领域的多种应用。其宽广的工作温度范围、高精度和出色的电磁兼容性使其在市场上具有很强的竞争力。
    7.2 推荐意见
    强烈推荐使用 TLE4961-3M 霍尔锁存器,特别是在需要高精度和温度稳定性的重要应用场合。其卓越的设计和广泛的适用范围使其成为许多行业的理想选择。

TLE49613MXTSA1参数

参数
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
长*宽*高 2.9mm(长度)*1.3mm(宽度)
通用封装 SOT-23
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLE49613MXTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE49613MXTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES TLE49613MXTSA1 TLE49613MXTSA1数据手册

TLE49613MXTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8937
10+ ¥ 2.1922
100+ ¥ 1.9642
500+ ¥ 1.9642
1000+ ¥ 1.9291
2500+ ¥ 1.9291
5000+ ¥ 1.9291
库存: 8809
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 21.92
直接购买
加入购物车
