TLS205B0LDVXUMA1

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 3.3 V输出, 520mA最大输出, 单路输出
供应商型号: 2780909
供应商: 海外现货
标准整包数: 1

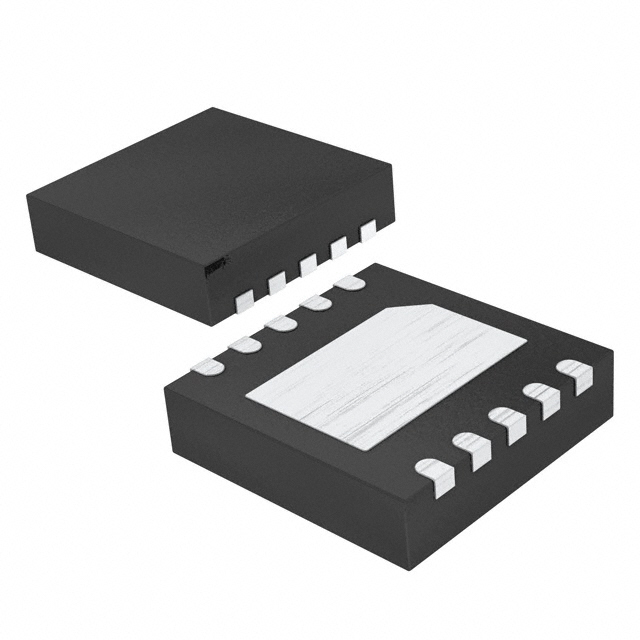

INFINEON TECHNOLOGIES LDO稳压器 TLS205B0LDVXUMA1

TLS205B0LDVXUMA1概述

    TLS205B0 线性电压后置调节器

    产品简介


    TLS205B0 是一款微功率低噪声低压降线性电压调节器。适用于电池供电系统,提供高达 500mA 的输出电流,同时具有 320mV 的低压降。此外,TLS205B0 可用于汽车电子设备作为后置调节器。产品包含多种封装形式,如 PG-DSO-8 Exposed Pad 和 PG-TSON-10 Exposed Pad。

    技术参数


    - 电流能力:500 mA
    - 低压降:320 mV
    - 输出电压精度:±2.5%
    - 输入电压范围:高达 20 V
    - 启动电流:30 µA
    - 噪声水平:低至 24 µVRMS(带宽为 10 Hz 至 100 kHz)
    - 保护特性:内置反向电压保护、过流保护和过温保护
    - 封装类型:PG-DSO-8 Exposed Pad 和 PG-TSON-10 Exposed Pad

    产品特点和优势


    TLS205B0 具有多项独特功能和优势:
    - 低噪声:TLS205B0 能够将输出噪声降低到 24 µVRMS,适用于需要高精度输出的应用。
    - 高效率:低启动电流和高效能使其成为电池供电系统的理想选择。
    - 高可靠性:内置的过流和过温保护功能,确保长期稳定运行。
    - 汽车级认证:TLS205B0 符合 AEC 认证标准,适合汽车电子应用。
    - 绿色环保:符合 RoHS 标准,无有害物质。

    应用案例和使用建议


    TLS205B0 适用于多种应用场景,例如汽车电子设备中的电源管理、工业控制系统的稳压模块等。
    - 应用案例:在电池供电系统中,TLS205B0 可以显著提高系统的效率并延长电池寿命。
    - 使用建议:为了获得最佳性能,建议在输入端添加一个 10nF 的电容以减少输出电压噪声。另外,确保输出电容值满足产品的稳定性要求。

    兼容性和支持


    TLS205B0 与多种输出电容器兼容,包括铝电解电容器、钽电容器和陶瓷电容器。厂商提供了详细的文档和支持服务,帮助用户进行选型和应用设计。

    常见问题与解决方案


    1. 问题:如何连接 BYP 引脚以降低输出噪声?
    - 解决方案:在 BYP 引脚上添加一个小电容,可以显著降低输出噪声。
    2. 问题:在何种情况下需要增加输入端的电容?
    - 解决方案:当设备距离主滤波电容超过 6 英寸或输入端存在不可忽略的电感时,建议添加输入端电容。
    3. 问题:如何连接 ADJ 引脚以实现可调输出电压?
    - 解决方案:通过连接外部电阻网络,可以实现从 1.22 V 到 20 V 的可调输出电压。

    总结和推荐


    TLS205B0 是一款高性能、高可靠性的低压降线性电压调节器,特别适合于汽车电子和其他对噪声敏感的应用。它具备出色的性能指标和广泛的兼容性,能够为用户提供可靠的电源解决方案。强烈推荐使用 TLS205B0 在需要高精度、低噪声电源的场合。

TLS205B0LDVXUMA1参数

参数
Iq-静态电流 60μA
最小输入电压 2.3V
输出类型 Adjustable
极性 正极
最大输出电压 20V
输出电流 500mA
线路调节 1mV
最大输入电压 20V
负载调节 4 mV
纹波抑制-PSRR 65dB(120Hz)
最小输出电压 1.22V
最大压差@电流 450mV@ 500mA
稳压器数量 1
长*宽*高 3.3mm*3.3mm*1mm
通用封装 SON-10
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
