TLS850D0TAV50ATMA1

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 5 或 3.3 V输出, 500mA最大输出, 双路输出
供应商型号: 2780929
供应商: 海外现货
标准整包数: 1

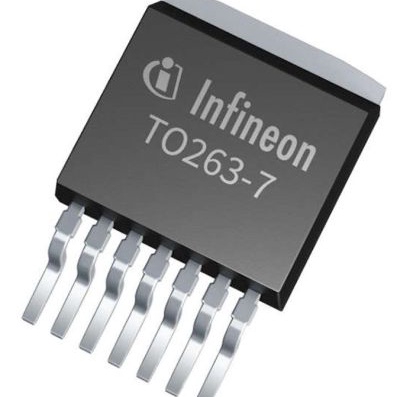

INFINEON TECHNOLOGIES LDO稳压器 TLS850D0TAV50ATMA1

TLS850D0TAV50ATMA1概述

    TLS850D0TA Low Dropout Linear Voltage Regulator 技术手册

    产品简介


    TLS850D0TA 是一款由Infineon Technologies生产的低功耗线性电压调节器,适用于汽车及其他供电系统。该产品提供固定输出电压版本(5 V和3.3 V),并具有宽输入电压范围(3.0 V 至 40 V)。
    主要功能:
    - 输出电压精度可达±2%。
    - 输出电流能力最高可达500 mA。
    - 超低静态电流消耗(典型值为40 µA)。
    - 非常低的压降电压(典型值为70 mV @ 100 mA)。
    - 稳定性好,适合陶瓷输出电容(1 µF)。
    - 延迟复位功能,可编程延迟时间(8.5 ms / 16.5 ms)。
    - 可调整的复位阈值(最低可降至2.50 V)。
    - 支持使能、欠压复位和过温关断功能。
    - 输出电流限制功能。
    应用领域:
    - 汽车电子系统
    - 其他电池供电系统

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3.0 | - | 40 | V |
    | 固定输出电压 | 5.0 | 5.0 | 5.1 | V |
    | 输出电压精度 | 4.9 | 5.0 | 5.1 | V |
    | 输出电流能力 | - | - | 500 | mA |
    | 静态电流消耗 | - | 40 | - | µA |
    | 压降电压 | - | 70 | 175 | mV (100 mA) |
    | 功能温度范围 | -40 | 150 | -40 | °C |
    | 绝对最大额定值 | - | - | - | - |
    | 输入电压 | -0.3 | - | 45 | V |
    | 输出电压 | -0.3 | - | 7 | V |
    | 存储温度范围 | -55 | 150 | -55 | °C |

    产品特点和优势


    - 超宽输入电压范围:能够适应广泛的供电环境。
    - 极低的静态电流消耗:非常适合电池供电系统。
    - 非常低的压降电压:即使在轻负载条件下也能保证良好的电压稳定性。
    - 灵活的延时复位功能:可编程的延时时间可以满足不同应用场景的需求。
    - 高集成度保护功能:具备欠压复位、过温关断等功能,确保安全可靠。

    应用案例和使用建议


    应用案例:
    TLS850D0TA 可用于汽车电子系统,例如仪表盘显示屏、汽车音响系统等。它可以在电池电压波动的情况下提供稳定的电源输出。
    使用建议:
    - 在选择外部组件时,注意输入端和输出端电容器的选型和连接位置,以确保系统的稳定性和可靠性。
    - 对于需要延时复位的应用,根据具体需求设置合适的延时时间。
    - 注意散热设计,特别是在高功率输出时,可以通过增加散热片来提高散热效率。

    兼容性和支持


    - 兼容性:TLS850D0TA 可与各种标准陶瓷电容器配合使用,确保系统稳定性。
    - 技术支持:Infineon 提供详细的技术文档和在线支持服务,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何判断产品是否损坏?
    - 答: 观察产品的输出电压是否在正常范围内。如果输出电压异常,可能是内部电路故障导致。
    2. 问:如何处理过温报警?
    - 答: 当产品检测到过温情况时会自动关断。待温度下降后,产品会重新启动。如果频繁出现过温报警,可能需要检查散热设计是否合理。
    3. 问:如何选择合适的输入和输出电容器?
    - 答: 输入电容器用于补偿线路影响,输出电容器用于稳定输出电压。通常选择陶瓷电容器,容量为1 µF,ESR不超过100Ω。

    总结和推荐


    总结:
    TLS850D0TA 低功耗线性电压调节器是一款高性能的产品,具有宽输入电压范围、超低静态电流消耗、非常低的压降电压等特点。该产品广泛应用于汽车电子系统中,能够提供稳定的电源输出,保障系统的可靠运行。
    推荐:
    鉴于其卓越的性能和广泛应用范围,我们强烈推荐使用 TLS850D0TA 低功耗线性电压调节器。无论是对于汽车电子还是其他需要稳定电源的场合,TLS850D0TA 都是理想的选择。

TLS850D0TAV50ATMA1参数

参数
稳压器数量 1
最小输入电压 3V
最大输出电压 5V
最小输出电压 5V
Iq-静态电流 5μA
极性 正极
输出电流 500mA
输出类型 Fixed
最大输入电压 40V
最大压差@电流 425mV@ 250mA
负载调节 1.5mV
纹波抑制-PSRR 59dB(100Hz)
线路调节 0mV

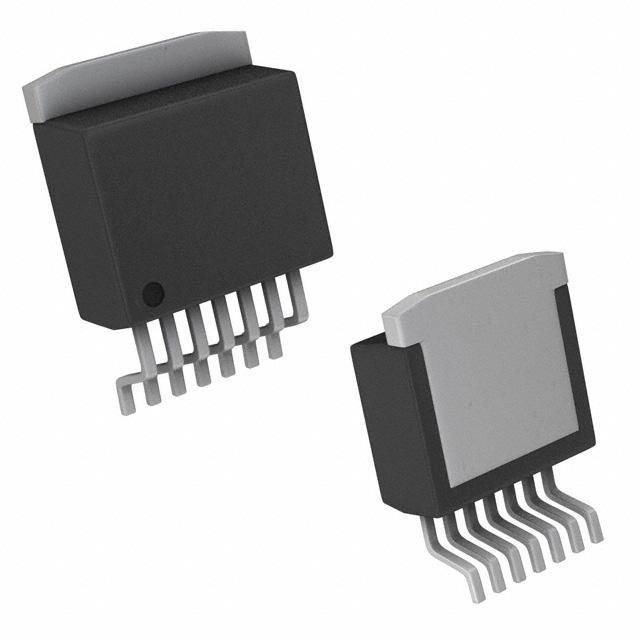

通用封装 TO-263-7
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLS850D0TAV50ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLS850D0TAV50ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLS850D0TAV50ATMA1 TLS850D0TAV50ATMA1数据手册

TLS850D0TAV50ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
