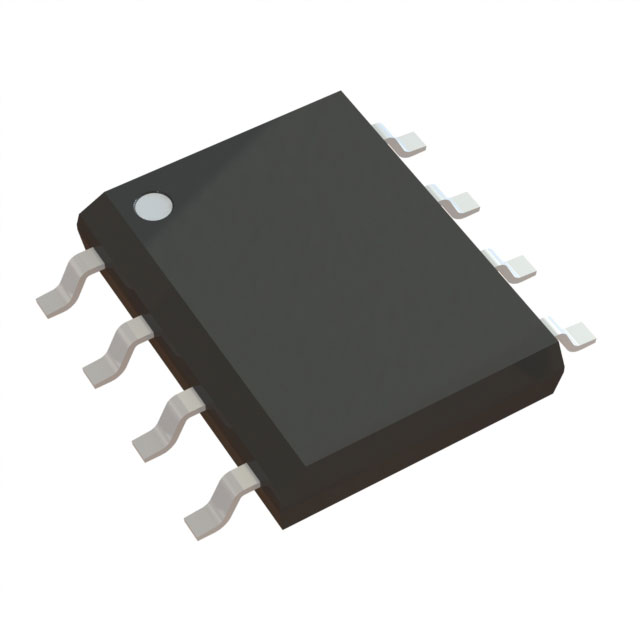

TLS205B0EJVXUMA1

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 3.3 V输出, 500mA最大输出, 双路输出
供应商型号: TLS205B0EJVXUMA1
供应商: 国内现货
标准整包数: 2500
INFINEON TECHNOLOGIES LDO稳压器 TLS205B0EJVXUMA1

TLS205B0EJVXUMA1概述


    产品简介


    TLS205B0 是一款低噪声线性电压后调节器,具有低功耗、低电压降(LDO)的特点,适用于汽车电子中的后调节。它能够提供高达500mA的输出电流,具有较低的静态电流(30μA),并能在宽输入电压范围内(最高可达20V)工作。其独特之处在于可以为电池供电系统提供稳定可靠的电源管理解决方案。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输出电压噪声 | 24 | µVRMS |
    | 输入电压范围(固定版本) | 3.8 | V |
    | 输入电压范围(可调版本) | 2.3 - 20 | V |
    | 最小输出电容 | 3.3 | µF |
    | 滴漏电压 | 130 - 450 | mV |
    | 静态电流(工作模式) | 30 - 60 | µA |
    | 静态电流(关机模式) | 0.1 - 1 | µA |

    产品特点和优势


    - 低噪声:TLS205B0 具有低至24µVRMS的输出噪声,非常适合对噪声敏感的应用,如音响系统和传感器电路。
    - 低功耗:其静态电流仅为30µA,适合于电池供电的便携式设备。
    - 高精度:在全温度和负载范围内输出电压准确度达到2.5%,保证了系统的稳定运行。
    - 易用性:内部保护电路确保了设备在异常条件下的安全性,例如反向电压保护、过流保护等。
    - 绿色环保:符合RoHS标准且通过AEC认证,确保了其在汽车电子领域的合规性和可靠性。

    应用案例和使用建议


    TLS205B0 主要应用于汽车电子中的电源管理系统。一个典型的应用是作为车载音响系统的电源后调节器,以提高音质并降低噪声干扰。另一个可能的应用是在电池供电的物联网设备中,作为稳压器来保证设备的稳定运行。
    使用建议:
    1. 合理选择输出电容:根据具体应用需求选择合适的输出电容值,一般推荐使用10µF或更大值,这有助于减少输出电压噪声。
    2. 连接旁路电容:如果需要更低的输出电压噪声,可以在BYP引脚连接一个小容量的旁路电容。
    3. 注意散热设计:由于TLS205B0的最大功率消耗约为250mW(基于典型的250mΩ内阻),适当增加散热片或PCB铜层有助于提高散热效率。

    兼容性和支持


    TLS205B0 提供了PG-DSO-8和PG-TSON-10两种封装形式,确保了良好的互换性和适应不同应用场景的需求。制造商提供了详细的使用指南和技术支持,确保客户能够顺利进行设计集成和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查外部分压电阻设置是否正确,重新校准。 |
    | 静态电流过高 | 确认EN引脚被拉低至GND,确保设备处于关闭状态。 |
    | 输出电压噪声大 | 添加旁路电容,并确保输出电容的稳定性。 |

    总结和推荐


    TLS205B0 是一款高效、稳定的低噪声线性电压后调节器,特别适合汽车电子及其他电池供电的应用场合。其优异的性能、广泛的功能以及制造商提供的全面支持使其成为众多设计者的理想选择。总体而言,我强烈推荐在需要稳定电源管理和低噪声的项目中使用TLS205B0。

TLS205B0EJVXUMA1参数

参数
稳压器数量 1
Iq-静态电流 60μA
线路调节 20mV
最大压差@电流 450mV@ 500mA
负载调节 8mV
最小输出电压 1.22V
极性 正极
输出电流 500mA
最大输入电压 20V
输出类型 Adjustable
最大输出电压 20V
最小输入电压 2.3V
纹波抑制-PSRR 65dB(120Hz)
长*宽*高 4.9mm*3.9mm*1.75mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TLS205B0EJVXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLS205B0EJVXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLS205B0EJVXUMA1 TLS205B0EJVXUMA1数据手册

TLS205B0EJVXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 7.434
7500+ ¥ 6.8195
12500+ ¥ 6.7009
库存: 3000
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 18585
