TLS850F0TAV50ATMA1

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 5 V输出, 500mA最大输出, 双路输出
供应商型号: 2780931
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES LDO稳压器 TLS850F0TAV50ATMA1

TLS850F0TAV50ATMA1概述

    OPTIREG™ Linear TLS850F0TAV50 低dropout线性电压调节器

    1. 产品简介


    OPTIREG™ 线性 TLS850F0TAV50 是一款高性能的低dropout线性电压调节器,输出电压固定为5V。此调节器专为需要稳定电源的应用而设计,如汽车仪表板和集群供电系统、动力总成和EPS(电动助力转向)系统、微控制器安全应用等。它的输入电压范围广泛,从3.0V到40V,适用于各种汽车和其他永久连接到电池的供电系统。

    2. 技术参数


    - 输入电压范围:3.0V 至 40V
    - 输出电压:固定5V
    - 输出电压精度:≤ ±2%
    - 最大输出电流:500mA
    - 静态电流消耗:典型值40μA
    - dropout电压:典型值70mV@100mA

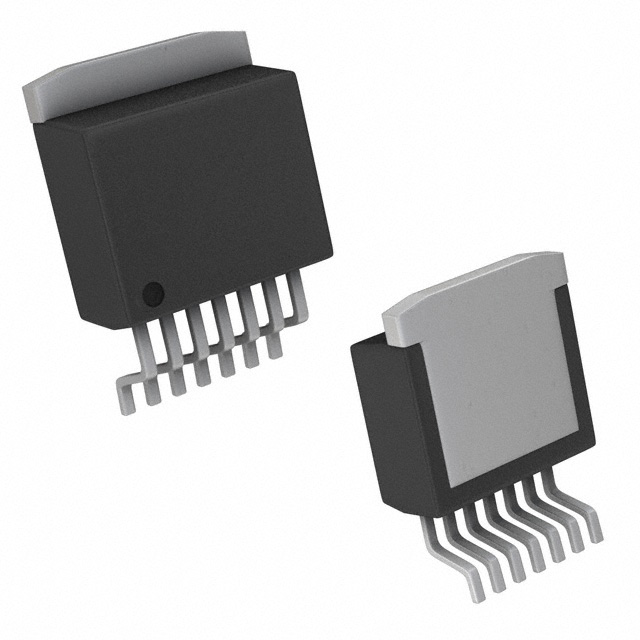

    - 热阻:PG-TO263-7封装
    - 结到外壳热阻:RthJC ≤ 3 K/W
    - 结到环境热阻:RthJA ≤ 21 K/W(2s2p电路板)
    - 结到环境热阻:RthJA ≤ 75 K/W(仅足迹)
    - 结到环境热阻:RthJA ≤ 42 K/W(PCB上300mm²散热器区域)
    - 结到环境热阻:RthJA ≤ 34 K/W(PCB上600mm²散热器区域)

    3. 产品特点和优势


    - 宽输入电压范围:3.0V 至 40V,适用于多种应用场景。
    - 超低静态电流:典型值40μA,有助于降低功耗。
    - 非常低的dropout电压:典型值70mV@100mA,适用于低压应用。
    - 稳定的陶瓷电容输出电容:仅需1μF的陶瓷电容即可实现稳定性。
    - 延迟复位:16.5ms,确保启动过程平稳。
    - 带固定的看门狗定时器:96ms,激活电流>5.5mA,用于监控微控制器的运行状态。
    - 内置保护功能:包括输出电流限制和过温关断。

    4. 应用案例和使用建议


    应用场景:
    - 汽车一般ECU供电系统
    - 仪表盘和集群供电
    - 动力传动和EPS应用
    - 安全应用中的微控制器供电
    使用建议:
    1. 输入端接陶瓷电容:建议在输入端接一个小的陶瓷电容(例如100nF),以补偿线路影响。
    2. 输出端接陶瓷电容:确保连接一个1μF的陶瓷电容,并注意电容和等效串联电阻(ESR)的要求。
    3. 外部组件选择:正确选择外部组件可以提高系统的可靠性和稳定性。
    4. 热考虑:在高温环境中使用时,要注意适当的散热措施,以避免过热损坏。

    5. 兼容性和支持


    兼容性:TLS850F0TAV50与标准陶瓷电容(ESR≤100Ω)兼容,可确保稳定运行。此外,它还符合RoHS标准,适合绿色电子产品。
    支持:Infineon公司提供全面的技术支持,包括产品验证(AEC-Q100/101),并根据用户需求提供详细的文档和应用指南。

    6. 常见问题与解决方案


    问题1:如何启用IC?
    解决方案:通过将EN引脚设置为高电平来启用IC;设置为低电平时禁用IC。
    问题2:如何防止输出过载?
    解决方案:IC内部有输出电流限制保护,当电流超过限定值时会自动减小输出电压。
    问题3:如何调整复位阈值?
    解决方案:通过连接一个外部电压分压器到RADJ引脚,可以调整复位阈值。

    7. 总结和推荐


    综合评估:OPTIREG™ TLS850F0TAV50是一款高效、稳定的低dropout线性电压调节器,具有广泛的输入电压范围和出色的输出稳定性。其紧凑的封装、超低的静态电流消耗和内置的保护功能使其成为许多应用场景的理想选择。无论是汽车电子还是其他工业应用,TLS850F0TAV50都能提供卓越的性能和可靠性。
    推荐:强烈推荐在汽车电子和高可靠性应用中使用OPTIREG™ TLS850F0TAV50。这款电压调节器以其卓越的性能、广泛的工作温度范围和可靠的保护功能,能够满足各种复杂环境下的需求。

TLS850F0TAV50ATMA1参数

参数
最小输入电压 3V
输出电流 500mA
Iq-静态电流 5μA
极性 正极
纹波抑制-PSRR 59dB(100Hz)
最大输出电压 5V
线路调节 0mV
负载调节 1.5mV
最大压差@电流 425mV@ 250mA
输出类型 Fixed
最小输出电压 5V
稳压器数量 1
最大输入电压 40V
长*宽*高 10mm*9.25mm*4.4mm
通用封装 TO-263
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLS850F0TAV50ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLS850F0TAV50ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLS850F0TAV50ATMA1 TLS850F0TAV50ATMA1数据手册

TLS850F0TAV50ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.3567
10+ ¥ 10.8645
100+ ¥ 10.8645
250+ ¥ 10.6705
500+ ¥ 10.6705
1000+ ¥ 10.4765
2000+ ¥ 10.4765
5000+ ¥ 10.4765
库存: 918
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.35
