TLS810A1LDV50XUMA1

产品分类: LDO稳压器
产品描述: 55dB(100Hz) 7.5μA 正极 Fixed 100mA 1 5V 2.75V 5V 42V 550mV@ 100mA 1mV 1mV TSON-10 贴片安装,黏合安装
供应商型号: 2780917
供应商: 海外现货
标准整包数: 1

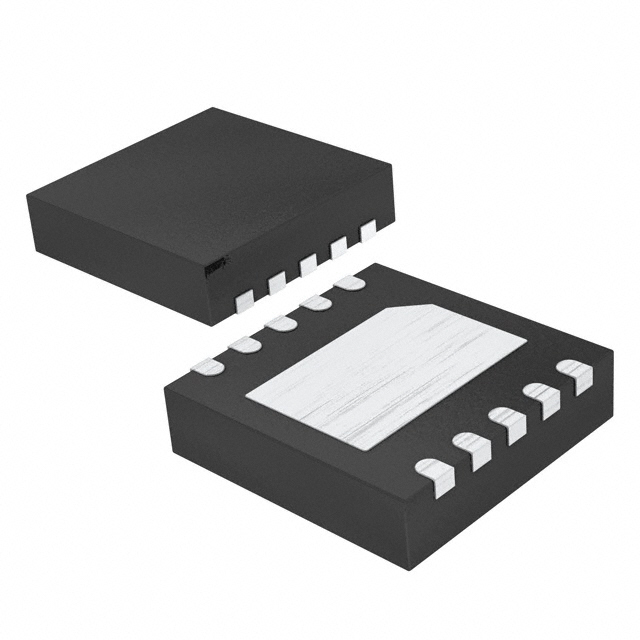

INFINEON TECHNOLOGIES LDO稳压器 TLS810A1LDV50XUMA1

TLS810A1LDV50XUMA1概述

    # Ultra Low Quiescent Current Linear Voltage Regulator TLS810A1

    产品简介


    TLS810A1LDV50 是一款线性稳压器,专为汽车和需要电池直接供电的应用设计。该稳压器具备宽输入电压范围、低功耗特性和高精度输出,适用于各种工业及汽车电子产品。其主要功能是将较高的输入电压稳定地调节为较低的输出电压,并提供电流限制和过温保护。
    应用领域
    - 汽车系统(如传感器电源)
    - 工业控制设备
    - 便携式电子产品

    技术参数


    - 输入电压范围:2.75 V 至 42 V
    - 输出电压精度:±2%
    - 输出电流:最高可达100 mA
    - 最低降额电压:典型值为200 mV(在100 mA输出电流时)
    - 待机电流:仅5 µA
    - 封装类型:PG-TSON-10
    - 工作温度范围:-40°C 到 +150°C
    - 符合标准:AEC-Q100认证,RoHS合规

    产品特点和优势


    TLS810A1LDV50 的主要优势在于其超低的静态电流(仅5 µA),使得它非常适合电池供电的应用场合。此外,其宽泛的工作电压范围使其能适应多种供电条件,确保在电池电压波动时仍能稳定运行。内部的过温保护和短路保护功能提供了额外的安全保障,延长了设备的使用寿命。

    应用案例和使用建议


    使用场景
    - 汽车点火系统:在发动机启动过程中提供稳定的电源供应。
    - 仪表盘显示器:为LCD显示屏提供稳定电源,减少显示波动。
    使用建议
    1. 在输入端添加一个100 nF到470 nF之间的陶瓷电容以滤除高频噪声。
    2. 为保证稳定性,在输出端配置一个至少1 µF且ESR不超过100 Ω的电容。
    3. 考虑到散热需求,建议在PCB上预留至少600 mm²的散热区域。

    兼容性和支持


    TLS810A1LDV50 支持各种汽车及工业环境中的广泛应用。若出现任何问题,Infineon官方网站提供详尽的技术文档和支持服务,帮助用户解决常见的技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保输出电容的容量和ESR满足要求。 |
    | 设备过热 | 检查电路中的散热设计,增加散热面积。 |
    | 输入电压范围不匹配 | 确认输入电压在2.75 V至42 V范围内。 |

    总结和推荐


    总体而言,TLS810A1LDV50 凭借其出色的性能和广泛的应用领域,是一款值得推荐的产品。其独特的超低静态电流和宽输入电压范围,使得它在电池供电设备和工业控制系统中具有显著的竞争优势。强烈建议在电池供电或需要高效稳定电源的场合中考虑使用此款稳压器。

TLS810A1LDV50XUMA1参数

参数
最小输入电压 2.75V
最大压差@电流 550mV@ 100mA
输出类型 Fixed
最小输出电压 5V
线路调节 1mV
稳压器数量 1
最大输入电压 42V
Iq-静态电流 7.5μA
输出电流 100mA
负载调节 1mV
最大输出电压 5V
极性 正极
纹波抑制-PSRR 55dB(100Hz)
通用封装 TSON-10
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLS810A1LDV50XUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLS810A1LDV50XUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLS810A1LDV50XUMA1 TLS810A1LDV50XUMA1数据手册

TLS810A1LDV50XUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6321
10+ ¥ 5.7819
100+ ¥ 5.1806
500+ ¥ 5.0881
1000+ ¥ 4.9956
2500+ ¥ 4.9956
5000+ ¥ 4.9956
库存: 4687
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.63
