TLE4291EXUMA2

产品分类: LDO稳压器
产品描述: LDO稳压芯片, 5 V输出, 450mA最大输出, 单路输出, pg/ssop, 表面贴装, 14针
供应商型号: TLE4291EXUMA2
供应商: 国内现货
标准整包数: 5000

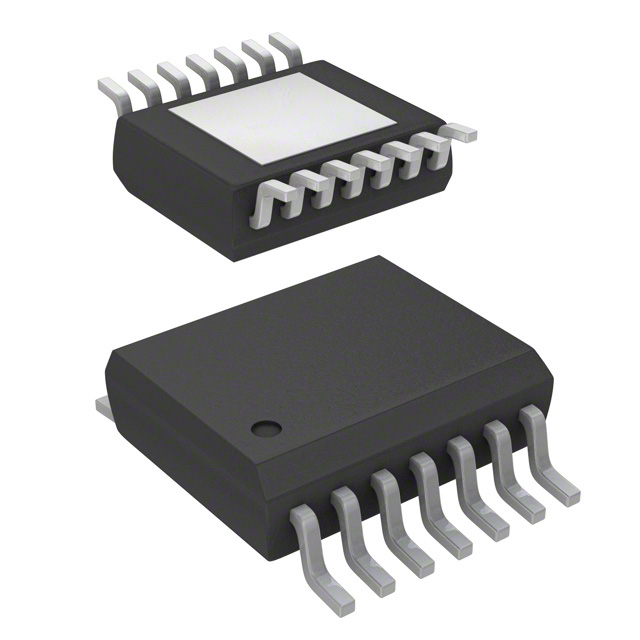

INFINEON TECHNOLOGIES LDO稳压器 TLE4291EXUMA2

TLE4291EXUMA2概述


    产品简介


    TLE4291 是一款专为汽车应用设计的低功耗线性稳压器。该器件采用PG-SSOP-14 EP封装形式,具有非常低的静态电流消耗、过电压和过温保护等特性。该稳压器可以输出稳定的5V电压,最大输出电流可达450mA。此外,它还集成了标准的看门狗(Watchdog)和复位功能(Reset),使其适用于车载微处理器系统的供电。

    技术参数


    主要规格
    - 输出电压:5 V ± 2%
    - 最大输出电流:450 mA
    - 输入电压范围:-42 V 至 45 V
    - 工作温度范围:-40 °C 至 150 °C
    - 外部电容要求:最小22 μF
    功能特性
    - 非常低的静态电流消耗
    - 过电压和过温保护
    - 电源上的反极性保护
    - 5V固定输出电压
    - 内置标准看门狗和复位功能
    - 负载电流限制
    - 符合RoHS标准并AEC认证

    产品特点和优势


    TLE4291的主要优势在于其能够适应极端的工作环境,包括极低和极高温度的应用。通过集成的看门狗和复位功能,它可以确保微处理器系统在各种复杂工况下的稳定运行。此外,这款稳压器的过温保护和过流保护功能有助于延长其使用寿命并提高可靠性。

    应用案例和使用建议


    应用案例:
    TLE4291广泛应用于汽车电子系统,如发动机管理系统、车身控制模块等。由于其高可靠性及对恶劣环境的适应能力,该器件也被用于其他需要高度稳定电压的工业和消费电子产品。
    使用建议:
    1. 在使用时应选择合适的外部电容,以满足数据手册中规定的输出电容要求。
    2. 在设计PCB布局时,应确保稳压器的散热路径畅通无阻,以防止热失控。
    3. 为确保最佳性能,应在负载线附近添加去耦电容。

    兼容性和支持


    TLE4291与现有的汽车电子系统高度兼容,符合AEC-Q100标准,从而确保其在汽车环境中可靠运行。制造商提供详尽的技术文档和支持服务,包括设计指南和故障排查帮助,确保用户能够充分利用该器件的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 检查外部电路连接是否正确,确认输入电压在额定范围内 |
    | 输出电压不稳定 | 确认外部电容值和类型符合规范,检查接地是否良好 |
    | 无法启用 | 确认Enable引脚配置正确,连接5V逻辑信号 |

    总结和推荐


    综合评估:TLE4291是一款高性能的低功耗线性稳压器,适用于汽车及其他工业应用。其优秀的耐高温和过电压保护功能,使其在严苛环境下仍能保持稳定运行。此外,该器件还具备出色的热管理和可靠的复位功能,这使得它在工业和消费电子领域中具有广泛的适用性。
    推荐:强烈推荐使用TLE4291。无论是在汽车电子还是工业控制系统中,其稳定可靠的性能都将带来显著的价值。然而,在进行设计时,必须仔细遵循相关设计指南,确保所有参数和条件均满足要求。

TLE4291EXUMA2参数

参数
线路调节 15mV
极性 正极
稳压器数量 1
最大压差@电流 500mV@ 300mA
最小输出电压 5V
最大输入电压 42V
输出电流 450mA
输出类型 Fixed
纹波抑制-PSRR 65dB(100Hz)
最大输出电压 5V
负载调节 15mV
Iq-静态电流 300μA
最小输入电压 3.3V
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOP
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TLE4291EXUMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE4291EXUMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLE4291EXUMA2 TLE4291EXUMA2数据手册

TLE4291EXUMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
