TLE4285GHTSA1

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 16 V输出, 10mA最大输出, 单路输出, PG-SCT-595-5, 5针
供应商型号: TLE4285GHTSA1
供应商: 云汉优选
标准整包数: 1

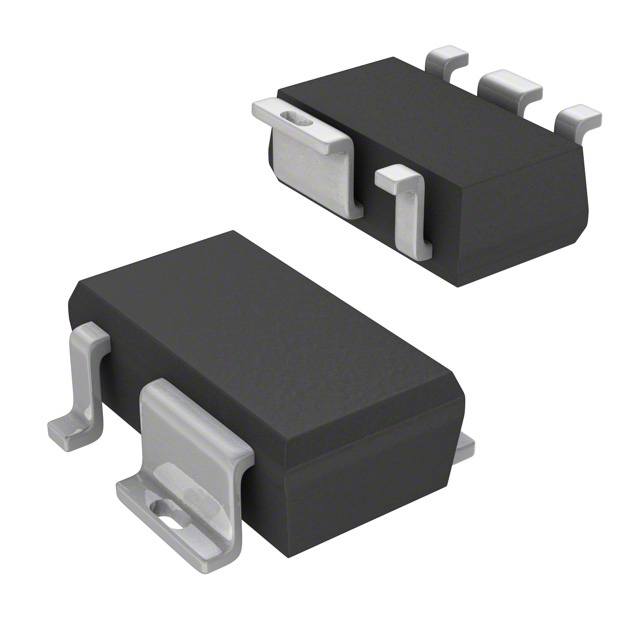

INFINEON TECHNOLOGIES LDO稳压器 TLE4285GHTSA1

TLE4285GHTSA1概述

    # TLE 4285 G 5-V Voltage Regulator 技术手册解析

    产品简介


    基本信息
    TLE 4285 G 是一款5V固定电压调节器,采用非常小巧的表面贴装技术(SMD)封装PG-SCT-595-5。这种调节器适用于各种工业和消费电子设备中需要稳定电源输出的应用场景。
    主要功能
    - 输出电流能力高达15 mA
    - 低静态电流消耗
    - 内置电源故障输出(Power Fail Output)
    - 宽输入电压范围:最高可达45 V
    - 宽温度范围:-40°C 到 150°C
    - 短路保护
    - 过温保护
    - 符合RoHS标准,绿色环保产品
    - AEC认证

    技术参数


    极限参数
    - 输入电压范围:-0.3 V 至 45 V
    - 输出电压范围:-0.3 V 至 16 V
    - 功耗输出电压:-0.3 V 至 45 V
    - 最大工作温度:-40°C 至 150°C
    - 存储温度:-50°C 至 150°C
    工作范围
    - 输入电压:6 V 至 42 V
    - 输出电流:15 mA 至 70 mA
    - 结点温度:-40°C 至 150°C
    电气特性
    - 输出电压:在25°C时,输出电压为4.85 V 至 5.15 V
    - 输出电流:15 mA 至 70 mA
    - 静态电流:最大150 µA
    - 掉电电压:0.6 V 至 1.1 V
    - 输出电容:最小1 µF,ESR≤10 Ω
    - 纹波抑制比:最低60 dB(100 Hz)

    产品特点和优势


    独特功能
    - 极小的SMD封装,适用于紧凑空间设计
    - 绿色环保,符合RoHS标准
    - 高度集成,内置多种保护机制(短路、过温等)
    - 宽工作范围,适用于各种恶劣环境
    市场竞争力
    - 高效稳定的电压输出,能够可靠地驱动负载
    - 适合应用于需要高可靠性的汽车和工业控制系统中
    - 出色的热稳定性,保证在高温环境下正常工作

    应用案例和使用建议


    实际应用
    TLE 4285 G 常用于车载电子设备、工业控制系统和其他需要稳定电压供应的场景。
    使用建议
    - 在设计电路时,应选择合适的外部电容以保证良好的纹波抑制效果。
    - 注意散热设计,特别是在高功率输出时,以避免过温保护导致的电路停机。

    兼容性和支持


    兼容性
    - 可以直接替换相同封装的其他型号电压调节器
    - 与其他Infineon公司的同类产品兼容
    支持和维护
    - 厂商提供详细的使用指南和技术支持
    - 详尽的技术文档和设计资源可以在Infineon官方网站上获取

    常见问题与解决方案


    问题一:输出电压不稳定
    - 解决方法:检查输入电压是否在正常范围内,并确保外部电容的参数满足要求。
    问题二:静态电流过高
    - 解决方法:检查电路连接是否正确,确保没有不必要的漏电流路径。

    总结和推荐


    综合评估
    TLE 4285 G 是一款高性能的5V固定电压调节器,具有广泛的工作范围、高效的性能和优秀的保护机制。它特别适合于需要高可靠性和紧凑设计的应用场合。
    是否推荐
    强烈推荐TLE 4285 G 用于需要高稳定性和宽工作温度范围的工业和汽车电子产品中。它的高效和可靠性使其成为市场上同类产品的优秀选择。

TLE4285GHTSA1参数

参数
最大压差@电流 1.1V@ 10mA
线路调节 10mV
输出电流 15mA
稳压器数量 1
最小输出电压 5V
最大输出电压 5V
最小输入电压 6V
输出类型 Fixed
Iq-静态电流 150μA
纹波抑制-PSRR 60dB(100Hz)
极性 正极
最大输入电压 42V
负载调节 10mV
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SCT-595
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLE4285GHTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE4285GHTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLE4285GHTSA1 TLE4285GHTSA1数据手册

TLE4285GHTSA1封装设计
