69_716-50-0-5/133_WE

厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频适配器, 7/16 到 7/16, 插头, 阻抗50Ω, 直角
供应商型号: 7417155
供应商: 海外现货
标准整包数: 1

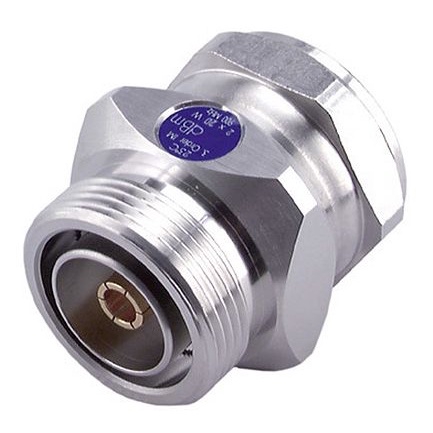

HUBER+SUHNER 同轴连接器(RF) - 适配器 69_716-50-0-5/133_WE

69_716-50-0-5/133_WE概述


    产品简介


    产品名称:7/16插头(公)/ 7/16插座(母)
    本产品是一款低被动互调(PIM)适配器,主要用于测试与测量应用领域。它特别适用于PIM设备的监测和验证,确保在各种测试环境下提供准确可靠的连接。

    技术参数


    - 阻抗:50 Ω
    - 接口频率范围:最大7.5 GHz
    - 频率范围:0.38 GHz 至 2.7 GHz
    - 静态互调抑制:-123 dBc(双43 dBm载波)
    - 机械数据:
    - 插拔次数:500次
    - 重量:0.174 kg
    - 环境数据:
    - 工作温度:-55°C 至 80°C
    - 符合RoHS标准:2011/65/EU 及其后续修订(2015/863 和 2017/2102)

    产品特点和优势


    1. 低PIM设计:该适配器采用低PIM材料和技术设计,能够有效降低被动互调失真,提高信号质量和可靠性。
    2. 高耐用性:具备高达500次的插拔寿命,保证长期稳定运行。
    3. 宽温度适应范围:能够在极端环境中保持稳定性能,从-55°C到80°C都能正常工作。
    4. 环保材料:符合最新的RoHS标准,保障产品对环境友好。

    应用案例和使用建议


    该适配器广泛应用于测试与测量设备中,例如无线通信系统的PIM监测系统。对于具体的应用场景,我们建议如下:
    - 在进行高频测试时,确保适配器的工作频率不超过其额定频率范围(0.38 GHz 至 2.7 GHz)。
    - 长时间连续使用时,应注意散热,避免过热影响性能。

    兼容性和支持


    - 兼容性:本适配器采用7/16接口标准,符合IEC 61169-4、CECC 22190、DIN 47223和VG 95250标准,确保良好的兼容性和互换性。
    - 支持:产品由制造商提供全面的技术支持和售后维护服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问:如何检查适配器的PIM值?
    - 答:使用专业的PIM测试仪进行测量,参照标准值进行比对。

    2. 问:适配器的使用寿命有限制吗?
    - 答:适配器的最大插拔次数为500次,超过此次数可能会影响性能稳定性。

    总结和推荐


    总体而言,这款7/16插头/插座适配器以其出色的低PIM性能、高耐用性和宽温度适应范围,在测试与测量应用中表现优异。其采用符合国际标准的材料和技术,确保在各种复杂环境中仍能提供稳定可靠的连接。因此,强烈推荐使用该产品。

69_716-50-0-5/133_WE参数

参数
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 7.5GHz
紧固类型 -
中心触头镀层
类型 Threaded
安装方式 导线安装,支架安装,自由悬挂,通孔安装
包装方式 散装

69_716-50-0-5/133_WE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

69_716-50-0-5/133_WE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 适配器 HUBER+SUHNER 69_716-50-0-5/133_WE 69_716-50-0-5/133_WE数据手册

69_716-50-0-5/133_WE封装设计

查看详情并下载
Symbol
Footprint
3D Model
