HAFUHH0300L4AXT

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: Honeywell 气流传感器 气流传感器, 介质监测气体, 最大流量300 SLPM, 3 → 10 V 直流电源 GR 热塑聚合体(外壳), 60psi最大压力
供应商型号: BB-HAFUHH0300L4AXT
供应商: 海外现货
标准整包数: 1

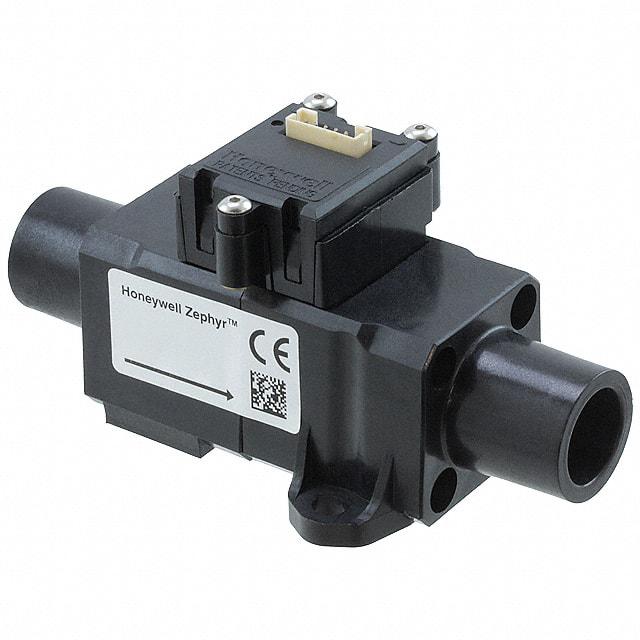

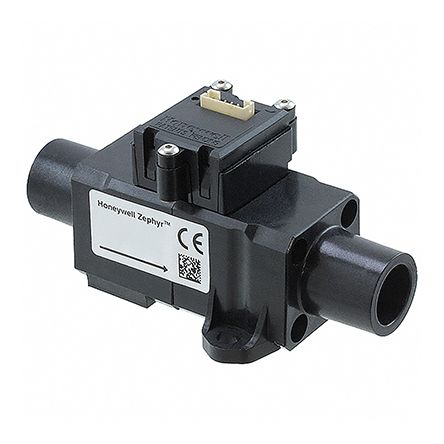

HONEYWELL 流量传感器 HAFUHH0300L4AXT

HAFUHH0300L4AXT概述

    Honeywell ZephyrTM Digital Airflow Sensors: HAF Series – High Accuracy

    1. 产品简介


    Honeywell ZephyrTM HAF系列数字空气质量流量传感器专为高精度应用设计,适用于医疗和工业领域的关键任务。这些传感器提供多种流量范围,包括10 SLPM(标准升每分钟)、15 SLPM、20 SLPM、50 SLPM、100 SLPM、200 SLPM 和 300 SLPM,也可以根据客户要求定制特定流量范围。HAF系列通过一个集成的ASIC来补偿温度变化,确保在整个温度范围内提供精确的测量结果。

    2. 技术参数


    | 特性参数 | 参数值 |

    | 电源电压 | 3 Vdc至10 Vdc |
    | 工作电流 | 最大20 mA |
    | 功耗 | 3 Vdc下最大60 mW,10 Vdc下最大200 mW |
    | 测量范围 | 10 SLPM至300 SLPM |
    | 校准温度范围 | 0°C至50°C [32°F至122°F] |
    | 操作温度范围 | -20°C至70°C [-4°F至158°F] |
    | 全量程误差带 | 最大误差范围见下表 |
    | 精度 | 见下表 |
    | 响应时间 | 1 ms |
    | 预热时间 | 35 ms |
    | 总误差带 (TEB) | 见下表 |
    | 流量范围 | 总误差带 | 精度 |
    |
    | 10 SLPM至200 SLPM | 0%至12.5% FS = 0.5% FS
    12.5%至100% FS = 4.0% 阅读 | 0%至14.3% FS = 0.5% FS
    14.3%至100% FS = 3.5% 阅读 |
    | 300 SLPM | 0%至14.3% FS = 0.5% FS
    14.6%至66.3% FS = 4.0% 阅读
    66.6%至100% FS = 7.0% 阅读 | 0%至14.3% FS = 0.5% FS
    14.6%至100% FS = 3.5% 阅读 |

    3. 产品特点和优势


    HAF系列传感器具备以下几个显著特点和优势:
    - 精准测量:行业最小的总误差带、快速响应时间和高精度确保了卓越的测量性能。
    - 节省时间:配置和定制选项简化了设计过程,减少了生产时间。
    - 成本效益:减小了印刷电路板(PCB)尺寸和整体设计及生产成本。
    - 宽泛的空气流范围:覆盖0至300 SLPM的标准范围,增加传感器的适应性。
    - 灵活的气动接口:提供不同的连接方式以满足不同应用场景的需求。
    - 集成ASIC简化设计:使传感器易于集成到微处理器或微控制器中。
    - 环境适应性:宽广的工作温度范围(-20°C至70°C),满足各种环境条件下的应用需求。

    4. 应用案例和使用建议


    HAF系列传感器被广泛应用于医疗和工业领域的关键设备中,例如:
    - 医疗:麻醉系统、通风机和体外循环机。
    - 工业:分析仪器、燃气比例控制、排风罩控制、气体泄漏检测。
    建议在使用时注意以下几点:
    - 正确安装:确保正确的机械安装以避免传感器损坏。
    - 校准和测试:在安装后进行校准和初步测试,确保传感器正常工作。
    - 持续监测:定期检查传感器状态,保持最佳性能。

    5. 兼容性和支持


    HAF系列传感器可兼容多种非腐蚀性气体,如干燥空气、氦气、氩气、氮气等。制造商提供了详尽的技术文档和支持,包括详细的安装指南和技术支持服务。

    6. 常见问题与解决方案


    以下是几个可能遇到的问题及其解决方法:
    - 传感器不响应:检查电源电压是否在规定范围内,确认连接正确。
    - 测量不准确:重新校准传感器,确保正确安装和使用。
    - 通信错误:检查I2C通信设置,确保通讯线缆无误。

    7. 总结和推荐


    Honeywell ZephyrTM HAF系列传感器凭借其高精度、快速响应和成本效益等优势,在高要求的应用场景中表现优异。总体而言,这是一款值得推荐的产品,特别适合需要高精度和可靠性的医疗和工业应用。如果您正在寻找一种能够提高应用性能并降低成本的解决方案,HAF系列传感器无疑是理想选择。

HAFUHH0300L4AXT参数

参数
最小工作供电电压 3V
精度 ±0.5%
感应范围 0~300 SLPM
流量传感器类型 空气
最大工作供电电压 10V
长*宽*高 110mm*54.4mm*54mm
零件状态 在售
包装方式 盒装

HAFUHH0300L4AXT厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFUHH0300L4AXT数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFUHH0300L4AXT HAFUHH0300L4AXT数据手册

HAFUHH0300L4AXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
