首页  >  产品百科  >  HAFBLF0750CAAX5

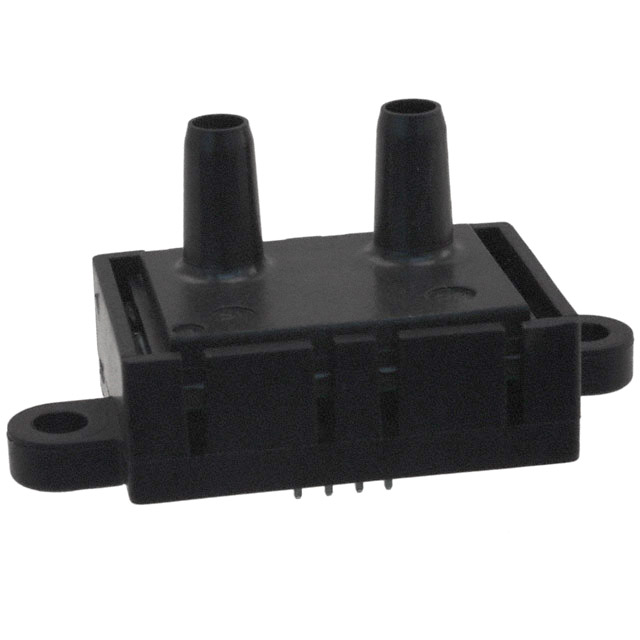

HAFBLF0750CAAX5

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: 750 sccm 4.5V 5.5V 空气 ±2.50% 19.9mm(宽度)*20.3mm(高度)
供应商型号: 3408725
供应商: element14
标准整包数: 1
HONEYWELL 流量传感器 HAFBLF0750CAAX5

HAFBLF0750CAAX5概述

    # Honeywell Zephyr™ HAF 系列高精度模拟空气流量传感器

    产品简介


    Honeywell Zephyr™ HAF系列模拟空气流量传感器是用于测量空气及非腐蚀性气体质量流量的理想选择。该系列产品适用于广泛的工业和医疗应用,如麻醉设备、通风系统、暖通空调(HVAC)过滤器、燃气表和燃料电池监测等。HAF系列通过先进的热敏电阻技术和ASIC补偿设计,提供高精度、线性输出和快速响应能力,确保在各种复杂环境下的稳定运行。

    技术参数


    | 参数 | 描述 |

    | 流量范围 | ±50 SCCM 至 ±750 SCCM;可定制流速范围 |
    | 输出电压 | 模拟输出:0.5 × Vsupply 至 (0.4 × Vsupply × FA/FFS) + 0.5 × Vsupply |
    | 工作电压 | 3.3 Vdc ±10%,5.0 Vdc ±10% |
    | 功耗 | 最大40 mW(3.3 Vdc),最大65 mW(5.0 Vdc) |
    | 温度补偿范围 | 0°C 至 50°C |
    | 工作温度范围 | -20°C 至 70°C |
    | 总误差带(TEB) | 见表3 |
    | 响应时间 | 1 ms |
    | 稳定性 | ±0.06% FSS最大偏移量(25°C下1000小时后) |
    | 校准介质 | 干燥氮气 |

    产品特点和优势


    竞争优势
    1. 快速响应时间:响应时间仅1毫秒,适合需要实时反馈的应用场景。
    2. 宽泛流量范围:提供标准±50至±750 SCCM的多种型号,可根据需求定制流速。
    3. 高稳定性:采用先进的ASIC补偿技术,确保长期使用的可靠性和准确性。
    4. 低压力损失:优化的流体通道设计,降低对系统压力的影响。
    5. 高度集成化:无需额外信号调理组件,简化PCB设计。
    应用价值
    - 在医疗设备中提升患者舒适度。
    - 在工业设备中降低噪音和机械磨损。
    - 提供稳定的空气质量控制解决方案。

    应用案例和使用建议


    医疗领域
    应用场景:麻醉机监测呼入和呼出空气流量。
    使用建议:为防止凝结水分和颗粒物进入传感器,应在上游安装5微米滤网,并根据流量范围选择合适的配置。
    工业领域
    应用场景:检测管道中燃料混合比例或气体泄漏。
    使用建议:确保安装方向正确并检查压力降是否符合要求,避免高流速损坏敏感元件。
    家用设备
    应用场景:家用空调过滤效率监控。
    使用建议:使用长端口或短端口风格,结合快锁或螺钉固定方式,确保传感器稳固安装。

    兼容性和支持


    HAF系列传感器具备良好的兼容性,支持主流电源电压(3.3 Vdc 和 5.0 Vdc)。同时,Honeywell公司提供全面的技术支持,包括产品文档、安装指南和校准服务,帮助客户快速部署解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 压力下降过多 | 确认安装时无额外弯管或狭窄管道阻塞 |
    | 输出异常 | 检查电源电压是否符合要求 |
    | 环境温度超出范围 | 使用宽温范围(-40°C至125°C)扩展型号 |

    总结和推荐


    Honeywell Zephyr™ HAF系列模拟空气流量传感器以其高精度、快速响应时间和卓越的稳定性脱颖而出,非常适合对空气或气体质量控制要求极高的应用场景。尽管价格较高,但其出色的性能使其成为工业和医疗领域的首选。对于追求高性能和可靠性的客户,我们强烈推荐使用该系列产品。

HAFBLF0750CAAX5参数

参数
感应范围 750 sccm
流量传感器类型 空气
最大工作供电电压 5.5V
最小工作供电电压 4.5V
精度 ±2.50%
长*宽*高 19.9mm(宽度)*20.3mm(高度)
零件状态 在售
包装方式 散装

HAFBLF0750CAAX5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFBLF0750CAAX5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFBLF0750CAAX5 HAFBLF0750CAAX5数据手册

HAFBLF0750CAAX5封装设计

查看详情并下载
Symbol
Footprint
3D Model
