HAFUHM0020L4AXT

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: 20 SLMP 3V 10V 空气 ±3.50% 87mm*54.4mm*54mm
供应商型号: N-HAFUHM0020L4AXT
供应商: 云汉优选
标准整包数: 1

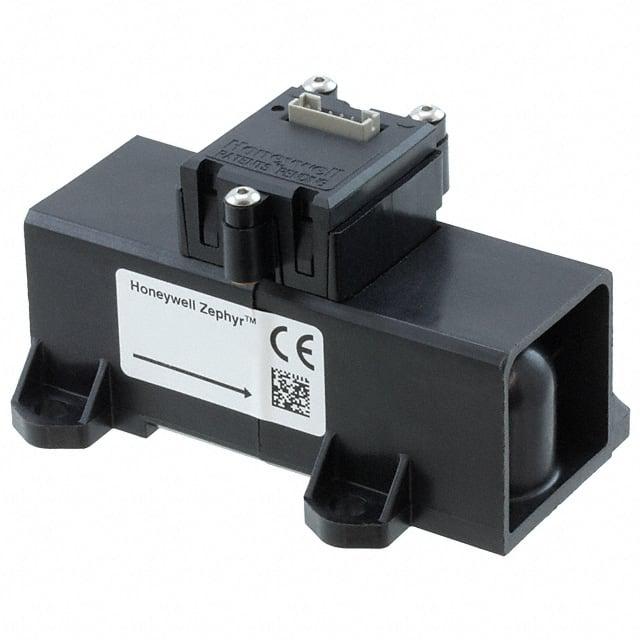

HONEYWELL 流量传感器 HAFUHM0020L4AXT

HAFUHM0020L4AXT概述

    Honeywell ZephyrTM Digital Airflow Sensors: HAF Series

    产品简介


    Honeywell ZephyrTM Digital Airflow Sensors(HAF系列)是高精度数字流量传感器,提供空气和其他非腐蚀性气体的测量。此系列涵盖10 SLPM至300 SLPM的多种标准流量范围,能够根据客户需求定制流量范围。这些传感器被广泛应用于医疗、工业、分析仪器等领域,如麻醉监测、通风管理、燃料细胞监测、燃气泄漏检测等。

    技术参数


    - 流量范围: 10 SLPM, 15 SLPM, 20 SLPM, 50 SLPM, 100 SLPM, 200 SLPM 或 300 SLPM
    - 电源电压: 3 Vdc 至 10 Vdc
    - 工作电流: 最大 20 mA
    - 功耗:
    - 3 Vdc: 最大 60 mW
    - 10 Vdc: 最大 200 mW
    - 温度补偿范围: 0 °C 至 50 °C [32 °F 至 122 °F]
    - 全量程(FS)精度:
    - 0% FS 至 14.3% FS: 0.5% FS
    - 14.3% FS 至 100% FS: 3.5% 读数
    - 总误差带(TEB):
    - 0% FS 至 12.5% FS: 0.5% FS
    - 12.5% FS 至 100% FS: 4% 读数
    - 响应时间: 1 ms
    - 上电暖机时间: 35 ms
    - 分辨率:
    - 10 SLPM: 0.002 SLPM
    - 15 SLPM: 0.003 SLPM
    - 20 SLPM: 0.003 SLPM
    - 50 SLPM: 0.008 SLPM
    - 100 SLPM: 0.015 SLPM
    - 200 SLPM: 0.020 SLPM
    - 300 SLPM: 0.030 SLPM

    产品特点和优势


    - 精确测量: 小型化设计提供极低的总误差带、快速响应时间和高精度,确保在客户应用中的高性能。
    - 节省时间: 配置和可定制性使设计更加灵活,减少生产时间。
    - 成本效益: 减少PCB尺寸和总体设计及生产成本。
    - 坚固耐用: 坚固的外壳和稳定的基板使其极为可靠,且符合ISO 9001标准。
    - 兼容性: 通过选择不同的端口样式,可以满足不同应用的需求。
    - 易于集成: 使用ASIC简化微处理器或微控制器的集成,减少PCB复杂度和组件数量。

    应用案例和使用建议


    HAF系列传感器常用于医疗、工业和分析仪器等领域,如麻醉监测、通风管理、燃料细胞监测、燃气泄漏检测等。例如,在医疗领域,它们可用于麻醉机的流量控制。为了优化性能,建议遵循以下使用建议:
    - 校准气体选择: 根据具体应用选择合适的校准气体(如干燥空气、氦气等)。
    - 温湿度控制: 确保测量环境温度和湿度稳定,以提高测量准确性。
    - 避免液流感应: 按照手册中的提示,不要将传感器用于液体流量测量。

    兼容性和支持


    - 兼容气体: 可选校准气体包括干燥空气、氦气、氩气、氮气、一氧化二氮、二氧化碳等。
    - 支持和服务: 提供技术支持和维修服务,以确保客户在应用中的最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量精度不理想 | 确认所选校准气体是否正确;检查传感器安装和连接是否稳固。 |
    | 响应时间慢 | 检查电源电压是否符合要求;确认安装位置是否有气体流动障碍。 |
    | 传感器故障 | 检查供电电路是否有问题;确认是否超出绝对最大额定值。 |

    总结和推荐


    Honeywell ZephyrTM Digital Airflow Sensors HAF系列是高精度、高可靠性、低成本的数字流量传感器,适用于多种应用领域。其优异的测量性能、灵活的设计和成本效益使其在市场上具有很强的竞争力。对于需要高精度流量测量的应用,推荐使用该系列产品。
    以上是对Honeywell ZephyrTM Digital Airflow Sensors HAF系列的技术手册内容进行整理和分析后撰写的高质量文章。希望这份文档能为您提供有价值的参考。

HAFUHM0020L4AXT参数

参数
最小工作供电电压 3V
精度 ±3.50%
感应范围 20 SLMP
流量传感器类型 空气
最大工作供电电压 10V
长*宽*高 87mm*54.4mm*54mm
零件状态 在售
包装方式 盒装

HAFUHM0020L4AXT厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFUHM0020L4AXT数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFUHM0020L4AXT HAFUHM0020L4AXT数据手册

HAFUHM0020L4AXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
