HAFBLF0200C2AX3

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: 2.97V ±2.50%
供应商型号: Q-HAFBLF0200C2AX3
供应商: 期货订购
标准整包数: 30

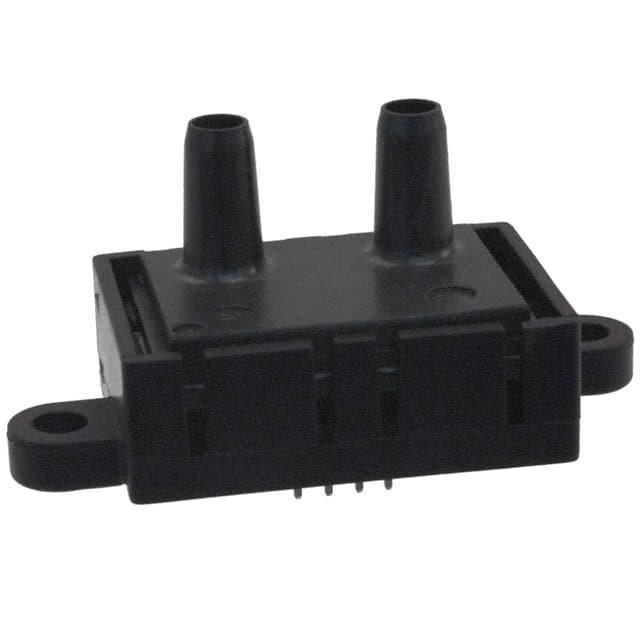

HONEYWELL 流量传感器 HAFBLF0200C2AX3

HAFBLF0200C2AX3概述

    Honeywell Zephyr™ Digital Airflow Sensors: HAF Series - 高精度空气流量传感器

    1. 产品简介


    Honeywell Zephyr™ Digital Airflow Sensors:HAF系列(高精度空气流量传感器)提供了一个用于读取指定全量程气流和温度范围内的数字接口。这些传感器通过热隔离的加热器和温度感应元件,能够快速响应空气或气体流动。Zephyr传感器设计用于测量空气及其他非腐蚀性气体的质量流量。它们标准配置有不同的气流范围,经过全面校准和温度补偿,并集成了专用的应用特定集成电路(ASIC)。HAF系列的工作温度范围为-20°C至70°C(-4°F至158°F),温度补偿范围为0°C至50°C(32°F至122°F)。

    2. 技术参数


    - 精度:正向流量精度为±0.25% FSS或±2.5%读数(取较大者),反向流量精度为±0.25% FSS或±9%读数(取较大者)。
    - 总误差带:正向流量总误差带为±0.25% FSS或±4.5%读数(取较大者),反向流量总误差带为±0.25% FSS或±9%读数(取较大者)。
    - 零点精度:±0.02% FSS。
    - 响应时间:典型值为1毫秒。
    - 分辨率:最小为12位。
    - 启动时间:17毫秒。
    - 预热时间:30毫秒。
    - 电源电压:3.3Vdc ±10%;5.0Vdc ±10%。
    - 供电电流:最大16mA。
    - 输出接口:I2C(快速模式,400kHz)。
    - 工作环境:温度范围-20°C至70°C(-4°F至158°F),湿度范围0%至95%非冷凝环境。
    - 存储温度范围:-40°C至125°C(-40°F至257°F)。
    - 冲击:100g,11ms。
    - 振动:15g,20Hz至2000Hz。
    - 静电放电等级:符合MIL-STD 883G的3B级。

    3. 产品特点和优势


    - 高精度测量:±2.5%的精度允许进行非常精确的气流测量,特别适用于需要高精度要求的应用场合。
    - 全补偿和全标定:使得客户可以移除信号调节相关的额外组件,从而减小PCB尺寸和成本。
    - 可定制化:根据客户需求进行定制,满足多样化的应用需求。
    - 低流量高敏感度:即使在极低气流条件下也能检测到气流的存在或缺失。
    - 高稳定性:减少了因热效应导致的错误,提供了更长时间的准确读数。
    - 快速响应:响应时间为1毫秒,特别适用于医疗(如麻醉)和工业(如通风柜)中的关键应用。
    - 高分辨率:12位分辨率提高了对小气流变化的感知能力。
    - 低功耗和低电压选项:便于电池驱动和其他便携式应用。
    - 双向流量感应能力:减少了生产成本和实施时间。
    - 不依赖安装方向和海拔高度:增强了用户的灵活性,降低了集成难度和成本。
    - 小巧尺寸:减少了PCB占用空间,有利于紧凑型设计。

    4. 应用案例和使用建议


    Honeywell Zephyr™传感器被广泛应用于医疗和工业领域,具体包括:
    - 医疗应用:麻醉机、心脏辅助装置、医院诊断设备、雾化器、氧气浓缩器、患者监测系统、睡眠呼吸暂停机、肺功能测试仪和呼吸机。
    - 工业应用:燃烧比控制、分析仪器、燃料电池、气体泄漏检测、燃气表、暖通空调过滤器和变风量系统。
    - 气象学:天气观测和气象预测。
    在实际应用中,为了保持传感器的最佳性能,建议安装上游的5微米过滤器,防止水分和颗粒物进入传感器,避免对传感元件造成损害。此外,确保传感器正确的安装角度和压力等级对于实现最佳效果也非常重要。

    5. 兼容性和支持


    Honeywell Zephyr™传感器兼容I2C总线标准,支持400kHz快速模式,这有助于简化与微处理器或微控制器的集成。Honeywell公司还提供了全方位的技术支持和维护服务,包括定制化服务和校准服务。

    6. 常见问题与解决方案


    - 问题:传感器如何连接到微处理器?
    - 解决方案:按照Honeywell提供的I2C协议指南正确连接SCL(时钟线)、Vsupply(电源电压)、接地和SDA(数据线)。

    - 问题:传感器是否可以承受液体或流体流动?
    - 解决方案:不能用于液体或流体流动的测量。不遵守这些指导可能导致产品损坏。
    - 问题:传感器如何处理温度补偿?
    - 解决方案:传感器内置了专用的ASIC来提供数字(I2C)输出,自动补偿温度影响,确保读数的准确性。

    7. 总结和推荐


    总体来看,Honeywell Zephyr™ HAF系列空气流量传感器以其高精度、高稳定性和广泛的适用范围,在医疗和工业领域拥有显著的竞争优势。其快速响应能力和高度的可定制性使其成为多种应用的理想选择。鉴于上述优点,强烈推荐使用这款高性能传感器以满足各种精密测量需求。

HAFBLF0200C2AX3参数

参数
精度 ±2.50%
感应范围 -
流量传感器类型 -
最大工作供电电压 -
最小工作供电电压 2.97V
零件状态 在售
包装方式 散装

HAFBLF0200C2AX3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFBLF0200C2AX3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFBLF0200C2AX3 HAFBLF0200C2AX3数据手册

HAFBLF0200C2AX3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 189.8125 ¥ 1556.4625
100+ $ 172.5375 ¥ 1414.8075
650+ $ 140.1875 ¥ 1149.5375
2500+ $ 129.4 ¥ 1061.08
库存: 3000
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 46693.87
